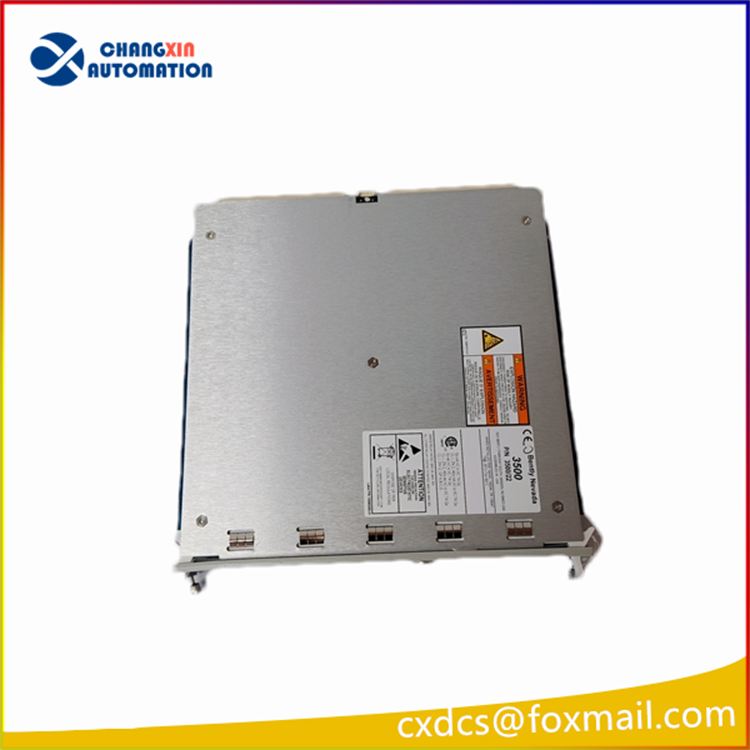

Bently Nevada 3500/92 136180-01 通信网关模块

一、基础信息

• 品牌：Bently Nevada（贝克休斯旗下本特利）
• 型号：3500/92
• 部件编号：136180-01（配套 I/O 后端端子板）
• 产品类型：3500 机组保护系统通信网关模块
• 产地：美国
• 适配系统：Bently 3500 系列旋转机械振动监测保护机架系统

二、核心功能

1. 机架数据对外转发 作为 3500 机架内部所有监测模块的数据中转网关，统一采集振动、轴位移、转速、温度、报警状态、SOE 事件、故障录波等全部测点数据，上传至 DCS、PLC、SCADA、System 1 设备管理平台，同时接收上位机远程参数组态、指令下发。
2. 多接口多协议通讯

• 前面板 RJ45 以太网：10BASE-T，支持Modbus TCP、OPC UA、本特利专有协议，用于局域网组态、大数据上传、故障波形导出
• 后端端子板 RS232/RS485 串口：支持Modbus RTU/ASCII，适配传统工控系统点对点通讯对接

3. 自定义 Modbus 寄存器映射 相比老款 3500/90，支持灵活自定义寄存器地址，可按需筛选测点、峰值、报警值、通道状态，解决固定寄存器测点数量限制问题，适配各类项目个性化数据采集需求。
4. 系统状态诊断上传 实时上传模块故障、通道异常、旁路状态、继电器跳闸、事件顺序记录，实现设备远程运维、故障追溯与联锁联动。

三、硬件参数

• 供电方式：3500 机架背板 5VDC 统一供电，无需外部电源
• 典型功耗：5.0W
• 外形尺寸：241.3mm × 24.4mm × 24.4mm
• 净重：0.82kg
• 安装方式：19 英寸标准机架全高插槽安装，支持热插拔
• 工作温度：-20℃ ~ +65℃；存储温度：-40℃ ~ +85℃
• 环境湿度：5%~95% RH（无冷凝）
• 安全认证：SIL2 功能安全认证，满足电厂、石化关键机组安全规范

四、典型应用场景

1. 火电 / 水电 / 燃气电厂汽轮发电机组、鼓风机、引风机振动保护系统数据上传
2. 石油、化工、煤化工大型压缩机、增压机、泵类机组 3500 系统对接 DCS 控制系统
3. 钢厂、水泥、煤化工大型旋转设备在线状态监测、预测性维护数据采集
4. 老旧机组技改项目，替代 3500/90 老款通讯卡，兼容新旧系统改造对接

五、产品优势

1. 以太网 + 串口双通讯接口，兼顾局域网高速传输与传统串口工控对接
2. 可编程 Modbus 寄存器，适配不同厂家 PLC、DCS 系统，兼容性更强
3. SIL2 安全等级，工业高可靠设计，满足关键机组连续运行要求
4. 支持多台上位机同时访问，可同时对接中控系统与设备故障诊断平台
