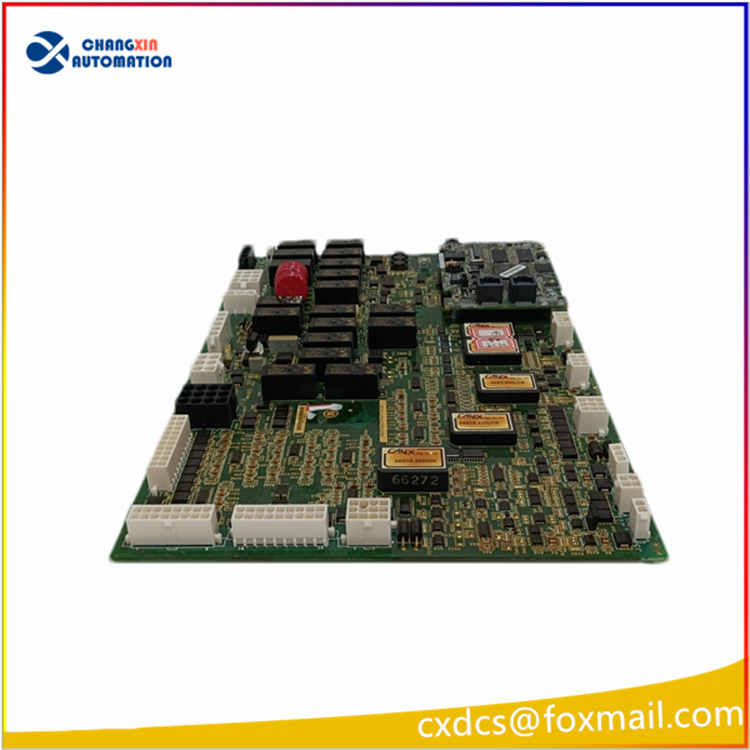

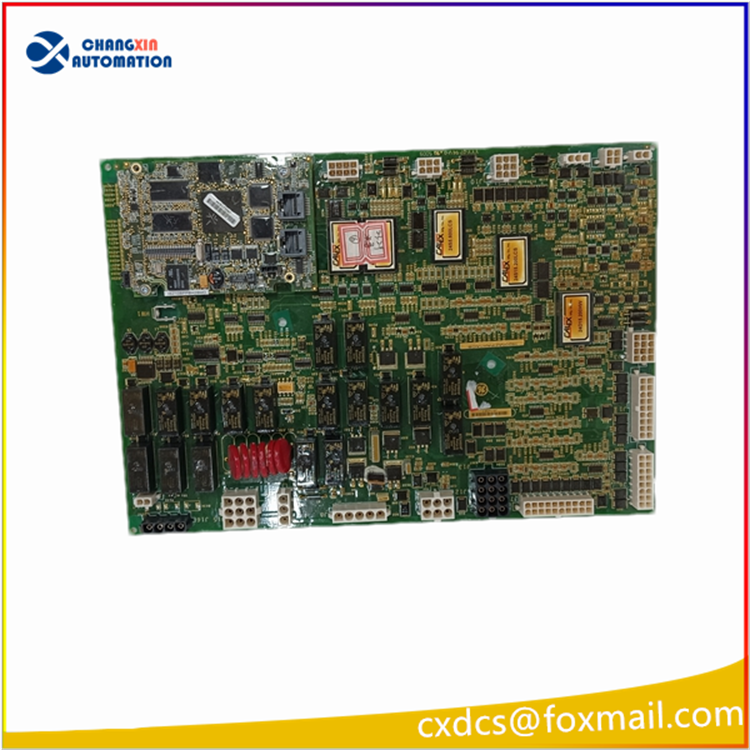

GE IS200AEPAH1ACB（Mark VIe 变桨轴 I/O 主控板）

一、基础产品定位

1. 品牌系统：GE Speedtronic Mark VI / Mark VIe 涡轮 / 风电专用控制板卡，完整型号 IS200AEPAH1ACB，A 版本硬件升级修订型
2. 全称含义：AEPAH = Alternative Energy Pitch Axis，风电风机变桨轴专用信号处理 I/O 板，也可兼容燃气 / 蒸汽轮机辅助轴系采集控制
3. 形态：标准 VME 6U 插卡，机架背板直插安装，适配 Mark VIe 分布式 I/O 机架
4. 安全等级：支持 SIL2 安全架构，风机变桨安全停机回路核心采集单元

二、通道硬件配置

1. 模拟量通道

• 8 路隔离模拟量输入（4–20mA / 0–10V，温度、油压、桨叶角度反馈）
• 1 路模拟量输出（驱动变桨伺服阀 / 比例执行器）
• 信号精度＜0.15% FS，宽温漂移控制优异

2. 编码器位置采集

• 1 路增量式编码器接口
• 1 值编码器接口（桨叶精准定位、零位校准）

3. 开关量数字通道

• 20 路隔离数字 DI（限位、急停、安全触点、风机状态反馈）
• 1 路通用数字 DO
• 8 路继电器输出（大功率，驱动刹车接触器、变桨刹车锁定回路）

4. 通信接口

• 双路 RS485 串口，可对接就地变桨驱动器、就地 HMI
• 背板 VME 高速总线，和机架主控 IS415UCVGH1A 交互数据、下发控制指令

三、电气与环境参数

四、核心功能

1. 风机变桨闭环主控 采集三支桨叶角度、速度、油压信号，运算输出伺服驱动指令；超速、振动、故障时触发安全顺桨停机逻辑
2. 全通道硬件自诊断 实时检测断线、短路、过流、编码器故障、通信中断；故障代码、事件时间戳存入板载闪存，上位 ControlST 软件可溯源分析
3. 热插拔维护 冗余架构机架可带电拔插更换板卡，不停机检修风机控制站
4. 多工况兼容 除风电外，可用于燃气轮机辅轴、蒸汽轮机阀位执行器、压缩机防喘振阀位置采集控制

五、系统兼容配套

1. 配套主控：IS415UCVGH1A（V7666-111000）Mark VIe CPU 主控卡
2. 机架基座：13 槽 / 21 槽 Mark VIe VME 机架、IS200 系列冗余电源模块
3. 调试软件：GE ControlST、Toolbox 软件，用于程序下装、通道校准、在线监控
4. 端子板：配套专用接线端子板，外部传感器 / 执行器线缆统一转接防护

六、应用场景

1. 风力发电机组：陆上 / 海上兆瓦级风机变桨控制系统（主要应用）
2. 燃气 / 蒸汽轮机：机组阀位、辅助轴系、执行器反馈控制
3. 联合循环电站：余热锅炉、辅机小透平就地 I/O 采集站
4. 油气压缩机组：防喘振阀、放空阀位置闭环调节
