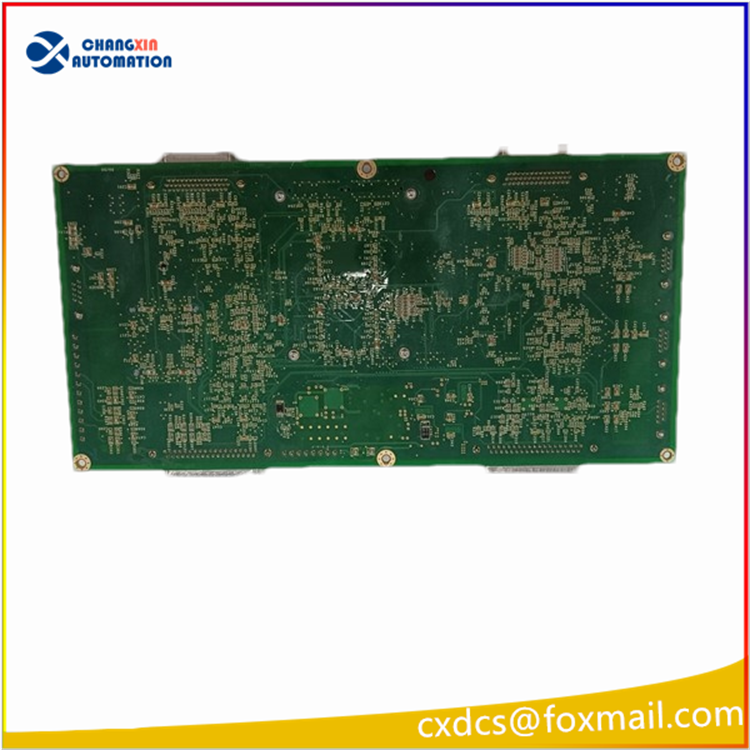

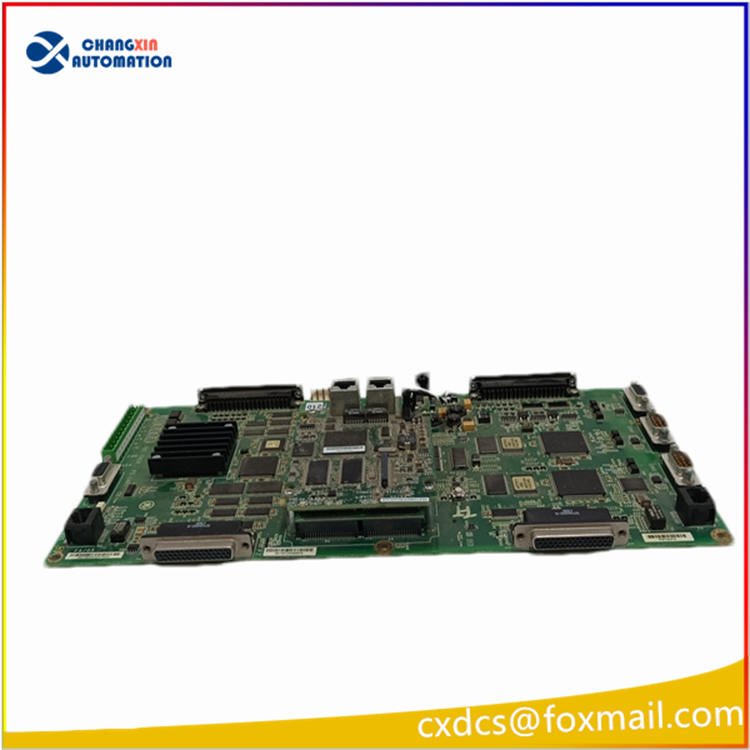

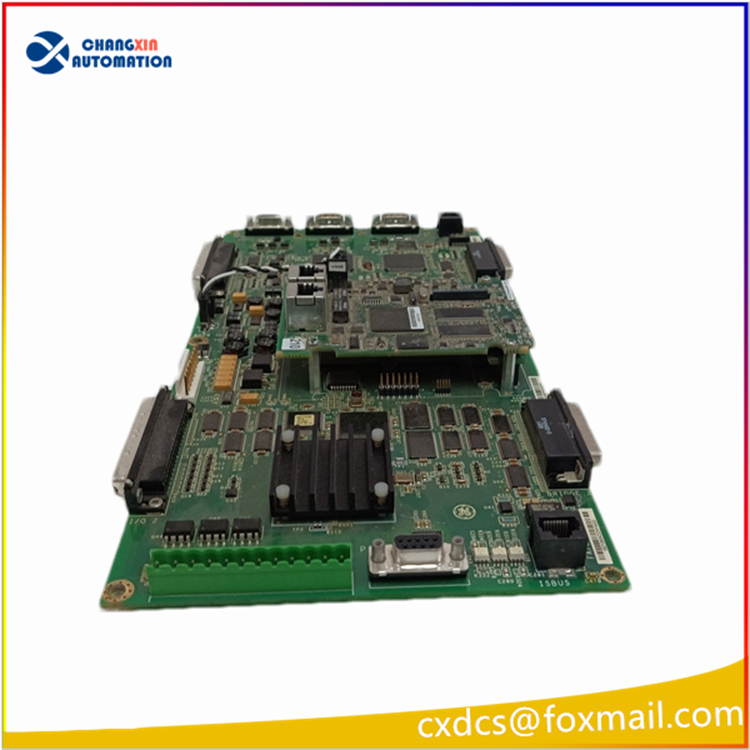

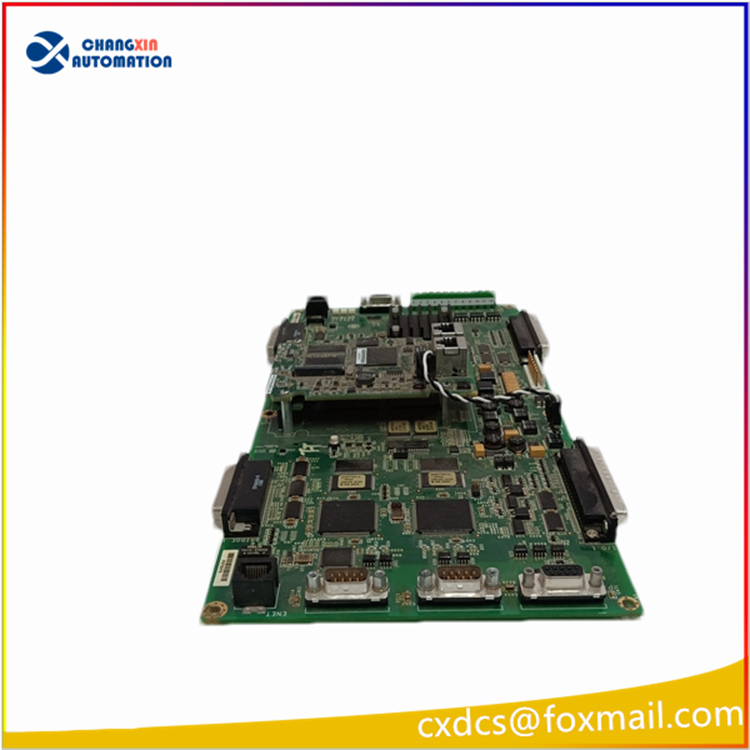

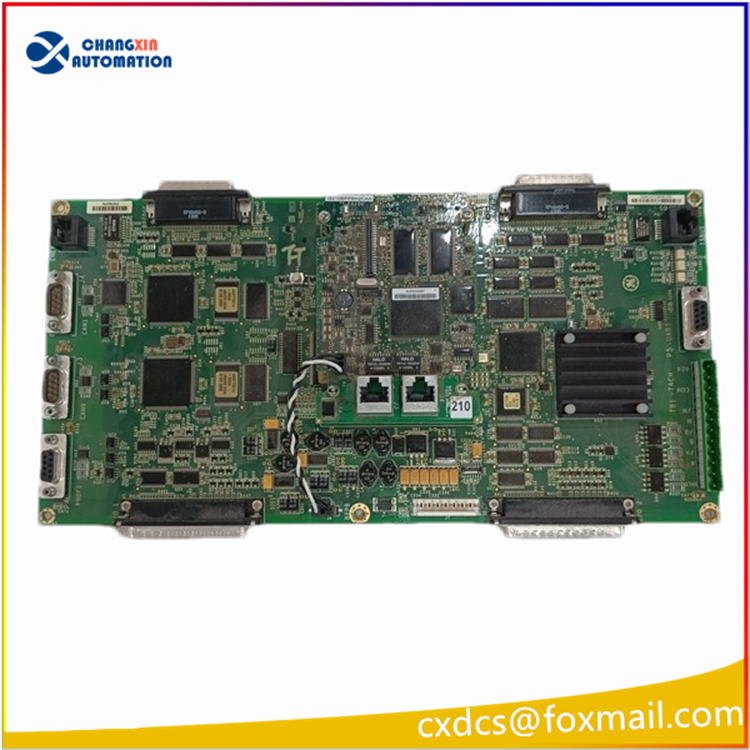

GE IS210MACCH1AGG（MAC 主通信处理器模块）

一、基础产品定位

1. 归属平台：GE Vernova Speedtronic Mark VIe 透平控制系统，属于 IS210 I/O Pack 系列MAC Multi Access Communication 多通路通信主控卡
2. 型号释义
   • IS210：远程 I/O Pack 系列前缀
   • MACCH = Multi Access Communication Host 多通道通信主机
   • 1AGG：完整硬件版本、固件批次订货后缀
3. 双重身份：既是分布式 I/O 站的本地运算处理器，又是整站对外多协议通信网关；可独立驱动一整套 I/O Pack 端子底座，对接上游 VME 机架主控 IS415UCVGH1A
4. 安全等级：支持 SIL2 功能安全认证，兼容单 / 双冗余、TMR 三重容错架构，适配机组 ESD 保护回路

二、硬件接口配置

1. 网口通信

• 2 路独立 10/100Mbps 自适应 RJ45 以太网（冗余双网），支持 Modbus TCP、GE SRTP 实时控制协议、TCP/IP 上位对接

2. 串行串口

• 多路 DB9 RS232/RS485 隔离串口：本地调试、Modbus RTU、第三方仪表 / 变频器对接

3. I/O 背板总线

• 底部专用高速并行总线，直插配套 I/O Pack 端子底座，驱动 AI/DI/DO、变桨 I/O（IS200AEPAH1ACB）、桥接卡（IS210AEBIH1BED）全部子模块

4. 扩展子卡插槽

三、核心电气与物理参数

四、核心功能能力

1. 分布式站点本地运算 自带高性能嵌入式 RISC 处理器，可独立执行 PID 调速、阀位闭环、顺控联锁、超速保护逻辑；分担 VME 机架主控运算负荷，大型机组多站点分布式负载均衡
2. 多协议网关转发 一站式协议转换：

• 下层：现场 I/O、编码器、伺服驱动器、振动监测仪表
• 中层：和 VME 主控高速 SRTP 安全总线交互
• 上层：对接 DCS、SCADA、HMI、历史服务器、远程监控平台

3. 全链路硬件自诊断 实时自检处理器、内存、网口、串口、背板总线、供电；故障代码、跳闸事件、运行时序存入板载闪存，ControlST 软件可远程读取录波溯源
4. 冗余热插拔维护 双冗余配置下支持带电拔插更换模块，机组不停机检修；TMR 三冗余架构三块 MAC 卡硬件表决，杜绝误跳 / 拒跳风险
5. 多场景程序兼容 一套硬件固件可切换组态：燃气轮机、蒸汽轮机、风电变桨、压缩机组四种控制模式

五、系统完整兼容配套

1. 上游 VME 主控：IS415UCVGH1A（V7666-111000）Mark VIe 机架 CPU
2. 下游 I/O 子卡
   • 变桨：IS200AEPAH1ACB
   • 桥接通信：IS210AEBIH1BED
   • 通用 AI/DI/DO、温度、转速采集 IS200 系列全型号
3. 安装底座：IS210 系列标准 I/O Pack 接线端子基座
4. 调试软件：GE ControlST、Toolbox（程序下装、固件升级、通道校准、冗余组态）
5. 同系列升级型号：IS210MACCH2AGG（高带宽大吞吐增强版，大数据量场景替换）

六、典型应用行业场景

1. 火电 / 联合循环电站：汽轮发电机、燃气轮机分布式辅控 I/O 站主控
2. 陆上 / 海上风力发电：兆瓦级风机三套变桨系统本地控制通信核心
3. 油气炼化：大型离心压缩机、蒸汽透平防喘振、负荷调节站点
4. 冶金重工：轧机主传动、大型风机、增压机组安全监控
5. 热电自备电站：余热锅炉、小型透平就地控制柜运算通信单元
