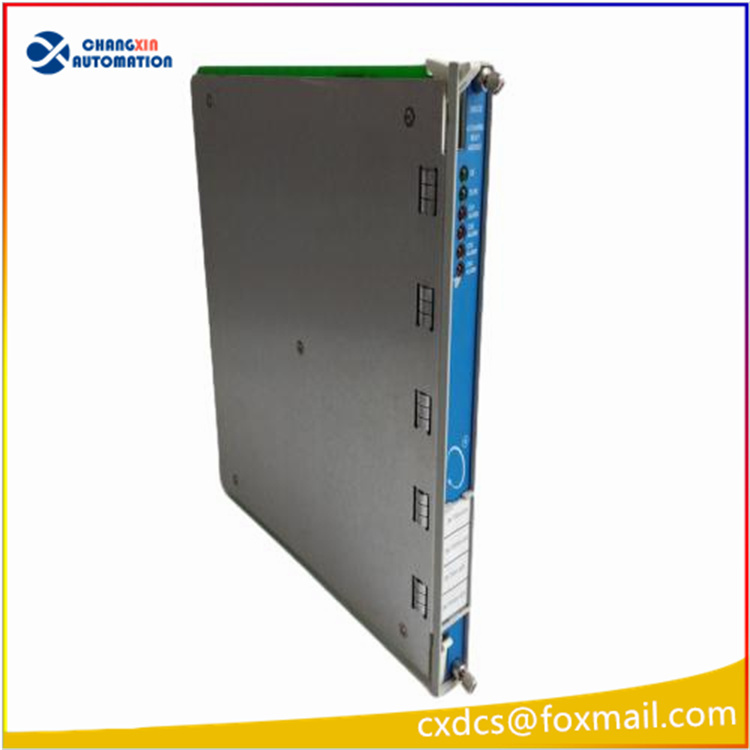

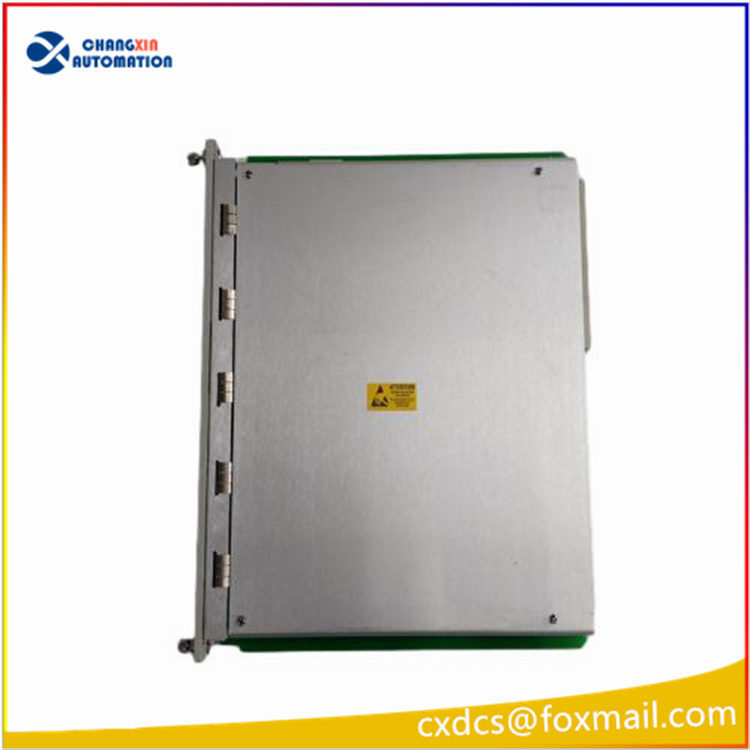

BENTLY 3500/32 4 通道继电器模块

BENTLY 3500/32 是本特利内华达（Bently Nevada，现为贝克休斯旗下品牌）生产的 4 通道继电器模块，属于 3500 系列监测系统的一部分，主要用于机械设备的状态监测与保护。以下是关于该模块的详细介绍：

一、产品特点

1. 多通道输出：

   • 提供 4 个继电器输出通道，支持独立配置，可以适应多种报警或关机逻辑需求。

2. 报警与关机功能：

   • 主要用于实现报警或关机事件的信号输出，方便用户对设备状态做出相应的响应和控制。

3. 报警驱动逻辑：

   • 每个继电器都包含报警驱动逻辑，支持 AND 和 OR 逻辑编程。
   • 可以利用机架中监听通道的组合，满足不同的应用需求。

4. 冗余架构支持：

   • 支持冗余架构，确保系统的高可用性。即使在某个通道出现故障时，也能保证系统的正常运行。

5. 状态指示：

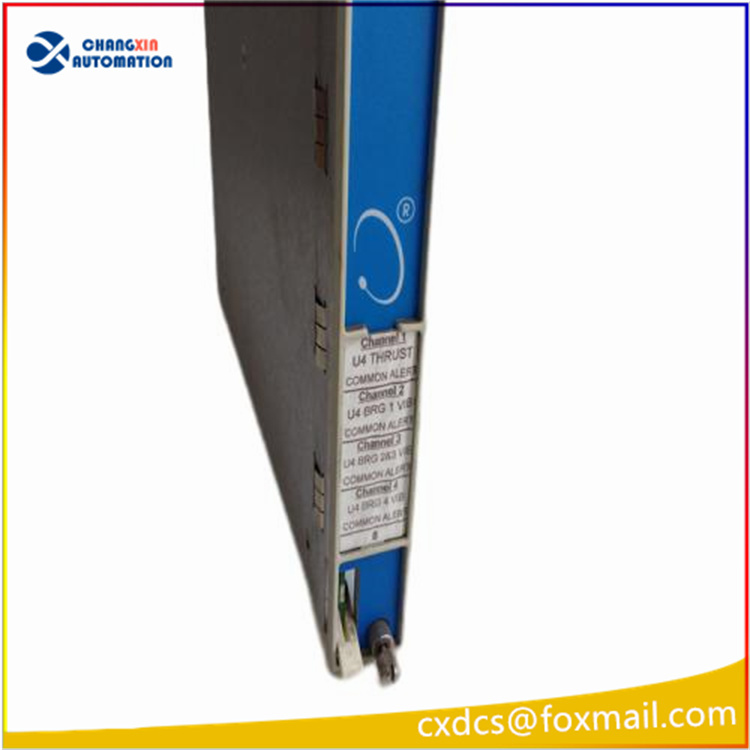

   • 内置 LED 指示灯，用于显示每个通道的状态（激活或未激活），方便用户快速了解系统状态。

6. 兼容性强：

   • 兼容 3500 框架及其他模块，便于集成到 Bently Nevada 机械保护系统中。

7. 易于安装和更换：

   • 采用插入式设计，易于安装和更换，占用一个插槽，方便用户进行系统扩展或维护。

二、技术规格

1. 继电器类型：

   • 两个单极双掷（SPDT）继电器，连接在一起组成一个双极双掷（DPDT）形式。

2. 密封形式：

   • 环氧树脂密封。

3. 接触寿命：

   • 100,000 次 @5A，24Vdc 或 120Vdc。

4. 工作方式：

   • 每个通道都可以通过开关，选择成正常情况不带电或正常情况带电。

三、应用领域

BENTLY 3500/32 继电器模块广泛应用于需要机械保护和状态监测的工业领域，如：

1. 发电厂：用于汽轮机、发电机等设备的振动、位移、转速监测与保护。
2. 化工厂：用于压缩机、泵等设备的状态监测与保护。
3. 炼油厂：用于各种旋转机械的状态监测与保护。

四、配置与编程

1. 配置方式：

   • 通过 3500 配置软件实现编程设置，用户可以根据实际需求灵活配置报警驱动逻辑和输出通道。

2. 通信接口：

   • 支持多种通信协议和接口，便于与上位机或其他设备进行数据交换和集成。
