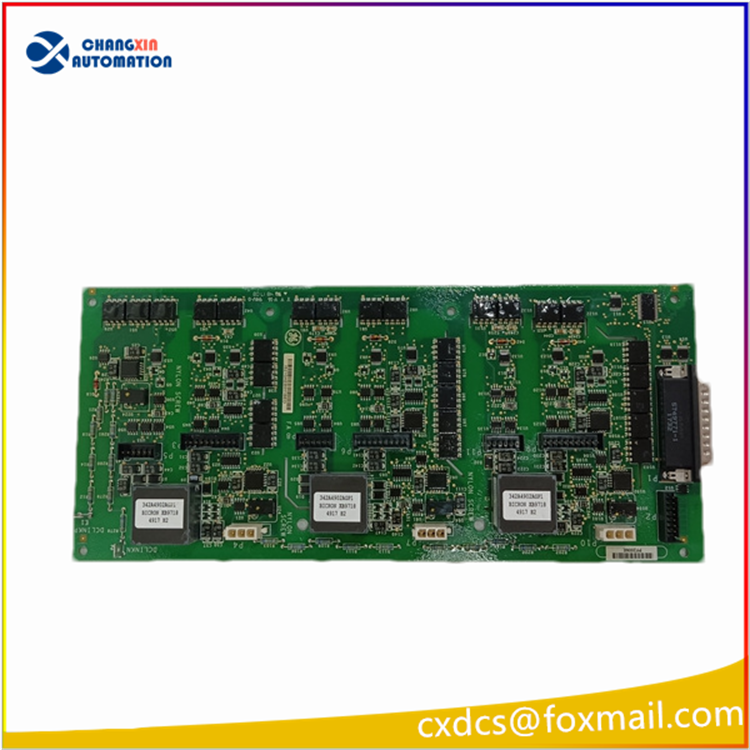

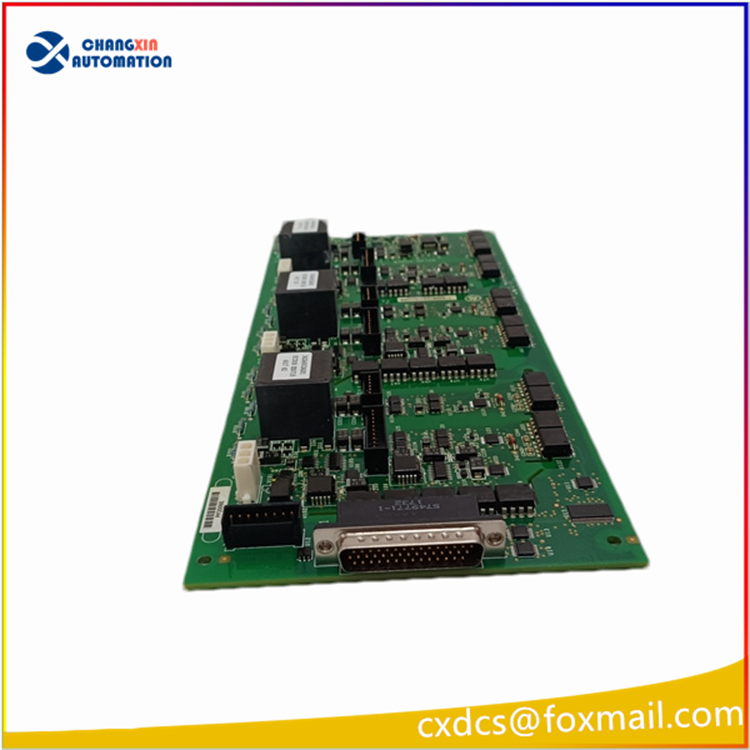

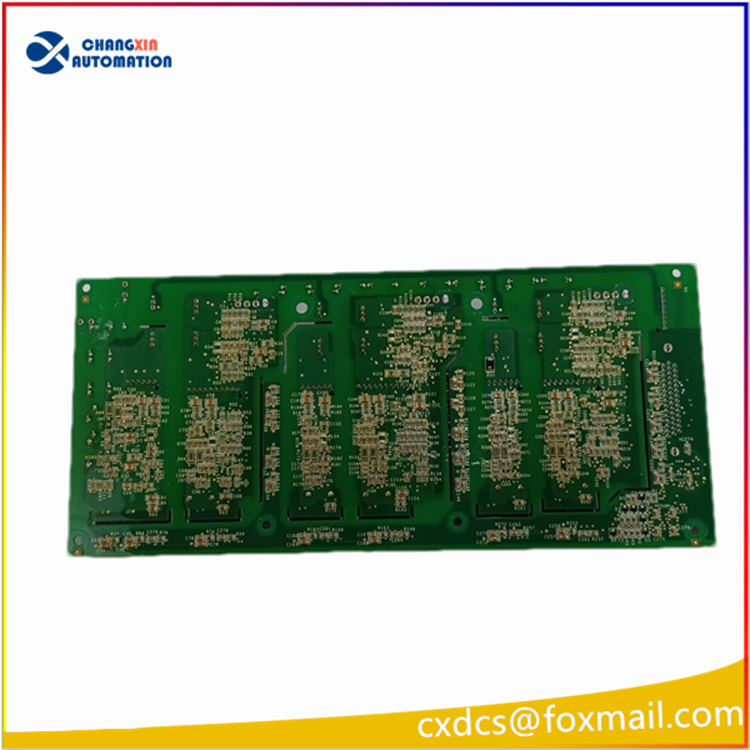

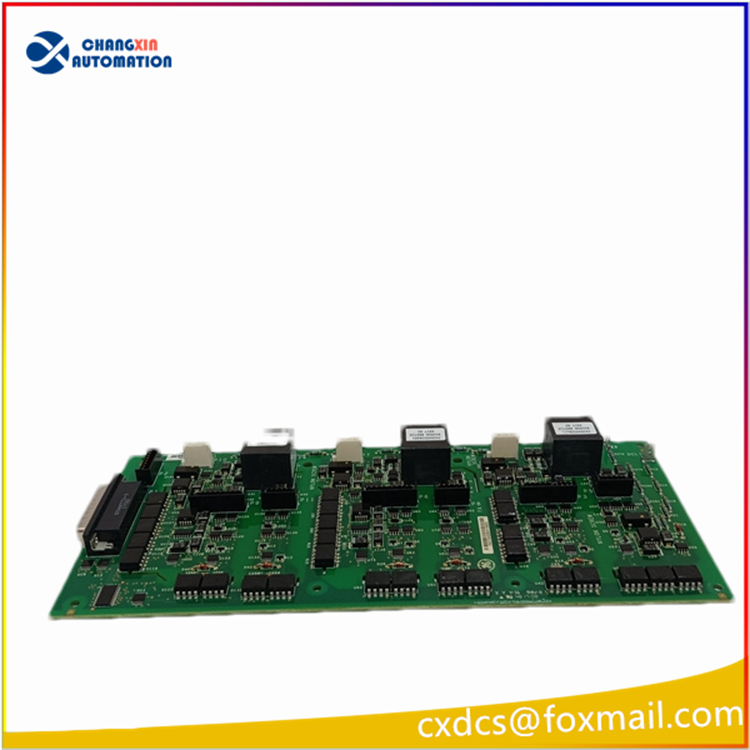

GE IS210AEBIH1BED AE 桥接接口通讯卡

一、基础定位

1. 品牌系统：GE Vernova（原 GE 能源）Speedtronic Mark VIe 分布式透平控制系统，全称 AE Bridge Interface Card（AEBIH 桥接通信模块）
2. 型号释义
   • IS210：Mark VIe 远程 I/O Pack 系列板卡前缀
   • AEBIH = Alternative Energy Bridge Interface（新能源风电专用桥接总线接口）
   • 后缀 1BED：硬件版本、固件批次完整订货编码
3. 核心用途：风电变桨、机组辅控子系统与 Mark VIe 主控 CPU（IS415UCVGH1A）之间的高速数据桥接；也兼容燃气 / 蒸汽轮机远程 I/O 站通信中转
4. 架构形态：标准 I/O Pack 独立插卡式，配套专用端子底座安装，支持单工、TMR 三重冗余安全架构（SIL2）

二、核心硬件与通信规格

1. 总线与接口

• 背板侧：专用高速并行 AE 总线，对接本地 I/O 端子底座
• 板载隔离变压器：3 路独立信号隔离通道，隔离耐压 1500VAC，抵御风电变频器强电磁干扰
• 外部 DB25 多针接口：扩展子信号、就地编码器、变桨驱动器通讯链路
• 双路内部高速串行总线，和机架 VME 主控板实时交互转速、角度、报警、控制指令

2. 电气供电

• 供电：I/O Pack 底座 24VDC 馈电，整机典型功耗约 5W
• 32 位工业 RISC 信号处理芯片，毫秒级数据转发延迟，保障变桨闭环实时性

3. 物理尺寸重量

• 尺寸：292 × 130 × 27 mm
• 净重：0.32kg，PCB 全三防防腐涂层，金属屏蔽框架

三、关键功能特性

1. 风电变桨系统专属桥接 作为变桨 I/O（IS200AEPAH1ACB）与 Mark VIe 主控的中间枢纽，转发桨叶角度、伺服电流、限位急停、刹车控制信号；超速故障时快速传递顺桨停机安全指令
2. 全通道硬件故障自诊断 实时巡检总线断线、隔离回路异常、供电欠压、通信丢包；故障代码、事件时间戳存储板载闪存，ControlST 软件可远程读取溯源
3. TMR 冗余容错兼容 三块 IS210AEBIH1BED 并行表决运行，单块卡故障自动隔离，机组保护回路无拒跳、无误动作，满足风电 IEC 61400-1 安全规范
4. 多协议透明转发 兼容 GE 私有 AE 安全总线、Modbus RTU、SRTP 实时传输协议，可中转 4–20mA 模拟量、编码器脉冲、开关量 DI/DO 全部信号类型
5. 免停机维护 冗余配置下支持热插拔更换，风机 / 机组运行中可单独替换故障桥接卡，不中断控制逻辑

四、环境耐受参数

五、系统兼容配套

1. 上游主控：IS415UCVGH1A（V7666-111000）Mark VIe VME CPU 主板
2. 下游 I/O 子卡：IS200AEPAH1ACB 变桨轴 I/O 板、各类 AI/DI/DO 信号采集 Pack 卡
3. 安装底座：匹配 IS210 系列标准 I/O Pack 接线端子底座
4. 调试软件：GE ControlST、Toolbox，用于固件升级、总线组态、在线诊断录波
5. 同系列替代：IS210AEBIH3BED（增强大带宽版本，大数据吞吐场景替换）

六、典型应用场景

1. 陆上 / 海上风力发电机组（主力场景）：兆瓦级风机三套独立变桨系统通信桥梁
2. 燃气 / 蒸汽轮机电站：远程辅机 I/O 站、阀位执行器、循环水泵控制柜通信中转
3. 联合循环电厂：余热锅炉、透平辅控分布式 I/O 扩展
4. 油气压缩机组：防喘振阀、放空阀远程信号采集桥接
