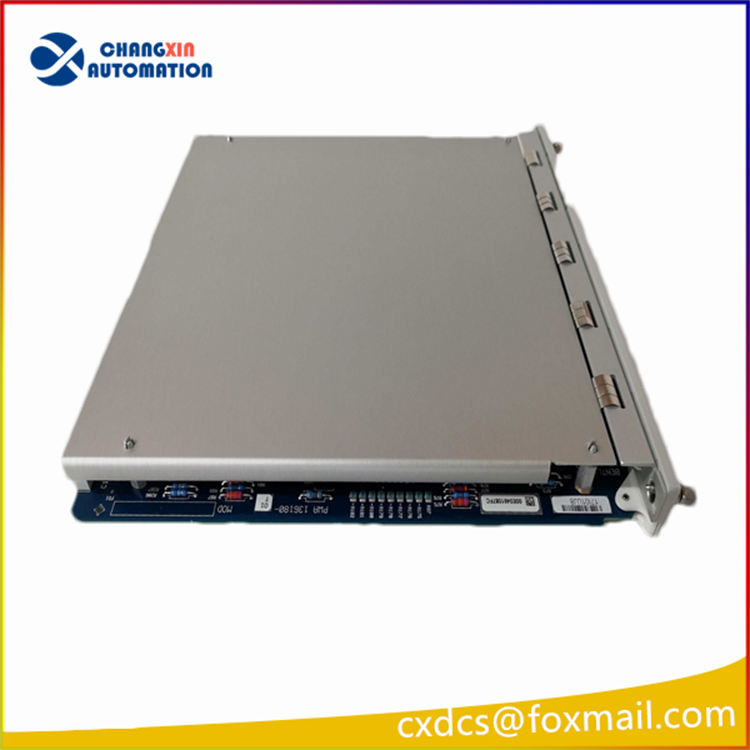

Bently Nevada 135031-01 机架接口模块（RIM）

一、基础定位

1. 品牌归属：本特利内华达（Bently Nevada，归入 GE 贝克休斯 Baker Hughes），是 3500 机组振动保护系统的机架主接口管理模块 RIM（Rack Interface Module）
2. 安装强制规则：必须插在 3500 机架1 号槽位（紧邻电源模块），每个完整机架标配 1 块，无 RIM 整机无法组态、通讯上位机
3. 型号细分
   • 3500/20-01：标准通用型 RIM
   • 3500/20-02：TMR 三重冗余专用版（用于 SIL3 机组三冗余安全架构）
4. 安全定位：不属于振动 / 位移保护的临界跳闸回路；仅负责机架统筹、通讯、组态下发，摘除后机组保护监测回路仍正常跳闸保护

二、核心功能

1. 整机机架统筹管理

• 下发组态参数给机架内所有监测卡（3500/40、3500/42、3500/45、3500/50 等）
• 采集全机架所有通道振动、位移、转速、温度、报警、跳闸事件日志
• 实时巡检背板总线、各模块供电、硬件故障状态

2. 多路径对外通信

• 本地调试口：RS232（接电脑 System 1 组态软件， 30 米线缆）
• 远程长距通信：RS422（远 1200 米，对接 TDXnet、TDIX、DDIX 通讯处理器）
• 兼容上位对接：DCS、SCADA、PLC、状态监测服务器、工厂 MES 系统
• 波特率 38400bps，支持本特利私有高速协议传输波形、频谱、峰值数据

3. TMR 冗余增强（3500/20-02 版）

三、电气硬件参数

四、系统兼容搭配

1. 配套机架：3500/05（14 槽标准主机架）、3500/10 双冗余电源模块
2. 可管理监测卡
   • 3500/40：电涡流轴振 / 轴位移监测
   • 3500/42：速度 / 加速度振动、轴承盖振动
   • 3500/45：温度、阀位、4–20mA 工艺信号采集
   • 3500/50：键相 / 转速测速卡（Keyphasor）
3. 外部通讯扩展：TDXnet 以太网处理器、TDIX、DDIX 远程数据采集单元

五、典型应用场景

1. 火电 / 热电：汽轮发电机组、锅炉引风机、给水泵机组振动保护
2. 油气炼化：大型离心压缩机、蒸汽透平、加氢重整机组 ESD 联锁保护
3. 联合循环电站：燃气轮机、余热锅炉透平轴系状态监测
4. 冶金重工：大型风机、轧机主传动电机、增压机组安全监控
5. 船舶海工：船用汽轮发电机、FPSO 压缩机组振动保护系统
