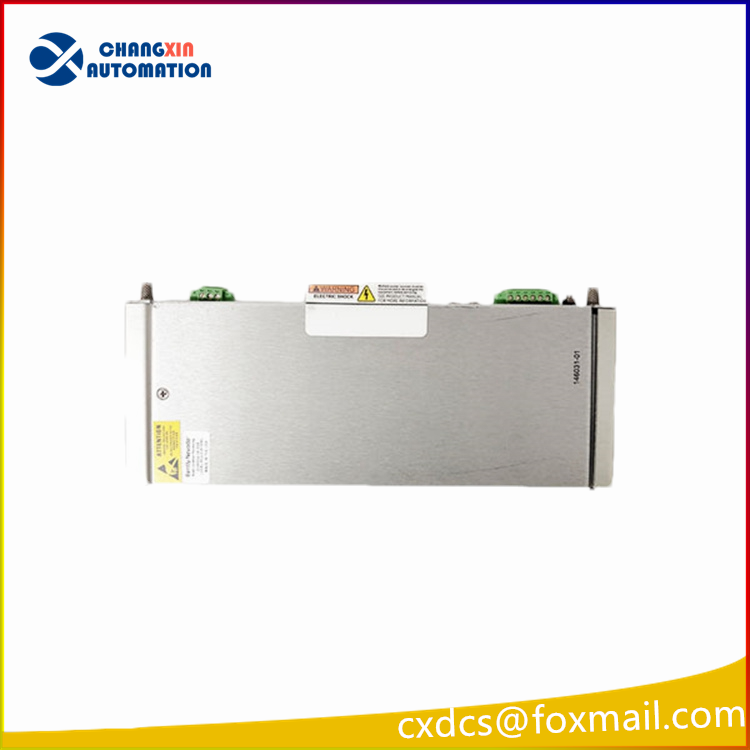

BENTIY 3500/22M 146031-01 瞬态数据接口

产品详情

接口：作为兼容的 PCI 夹层卡 （PMC） 模块，它提供双通道或四通道 10Base-T/100Base-TX/1000Base-T 接口。

传输速率：每个以太网接口支持 10、100 和 1000 mbit 传输速率。

闪存支持：配备 16 mbit 串行闪存，支持 PXE 和 iSCSIboot。

协议支持：支持 IEEE 1588/802.1 作为时间协议 （PTP） 和 IEEE 802.1Qav 音频/视频桥接 （AVB） 流量整形。

端口特性：所有端口都与以太网控制器和LED电气隔离，指示板上

的不同工作活动

BENTIY  3500/22M 146031-01 瞬态数据接口（TDI）是3500监测系统和本特利内华达 System 1TM 机械管理软件之间的接口。TDI结合了3500/20框架接口模块（RIM）和通讯处理器，如TDXnet的功能。TDI运行在3500框架的RIM插槽中，与M系列监测器（3500/40M、3500/42M等）配合使用，连续采集稳态和瞬态波形数据，并通过以太网将数据传送到主计算机软件。TDI具有标准的静态数据采集，但是采用可选的通道使能磁盘，也可采集瞬态或动态数据。TDI与以前的通讯处理器相比，除了将通讯处理器的功能集成到3500框架以外，还有其它几方面的改进。

Product Details:

Interface: As a compatible PCI Sandwich card (PMC) module, it offers dual or quad-channel 10Base-T/100Base-TX/1000Base-T interfaces.

Transmission rate: Each Ethernet interface supports transmission rates of 10, 100, and 1000 mbit.

Flash support: Equipped with 16 mbit serial flash memory, supports PXE and iSCSIboot.

Protocol support: Support IEEE 1588/802.1 as Precision Time Protocol (PTP) and IEEE 802.1Qav Audio/Video Bridge (AVB) traffic shaping.

Port features: All ports are electrically isolated from the Ethernet controller and LED on the dashboard

Different work activities

The 3500 Transient Data Interface (TDI) is the interface between the 3500 monitoring System and the Bentley Nevada System 1TM machine management software. TDI combines the capabilities of 3500/20 Framework Interface Modules (RIM) and communication processors such as TDXnet. The TDI runs in the RIM slot of the 3500 frame and is used in conjunction with the M Series monitor (3500/40M, 3500/42M, etc.) to continuously collect steady-state and transient waveform data and transmit the data to the main computer software via Ethernet. TDI has standard static data acquisition, but enables the disk with an optional channel to also capture transient or dynamic data. In addition to integrating the capabilities of the communication processor into the 3500 framework, TDI has several other improvements over previous communication processors.

产品特点

高精度： 采用高精度ADC芯片，确保采集数据的准确性。

多通道： 支持多通道同时采样，提高数据采集效率。

抗干扰能力强: 具有良好的抗电磁干扰能力，确保测量数据的可靠性。

灵活配置: 可以通过软件进行灵活配置，适应不同的应用场景。

模块化设计： 模块化设计，方便安装和维护。

信号输入: 通过连接器接收来自振动传感器的模拟信号。

信号调理: 对模拟信号进行放大、滤波等处理，以提高信号质量。

模数转换： 将模拟信号转换为数字信号。

数字信号处理： 对数字信号进行初步处理，如滤波、FFT等。

数据输出: 将处理后的数据通过网络传输给上位机。

应用场景

发电厂: 监测汽轮机、发电机、泵等大型旋转机械的振动状态。

石油化工： 监测压缩机、风机等设备的振动状态。

航空航天： 监测航空发动机的振动状态。
