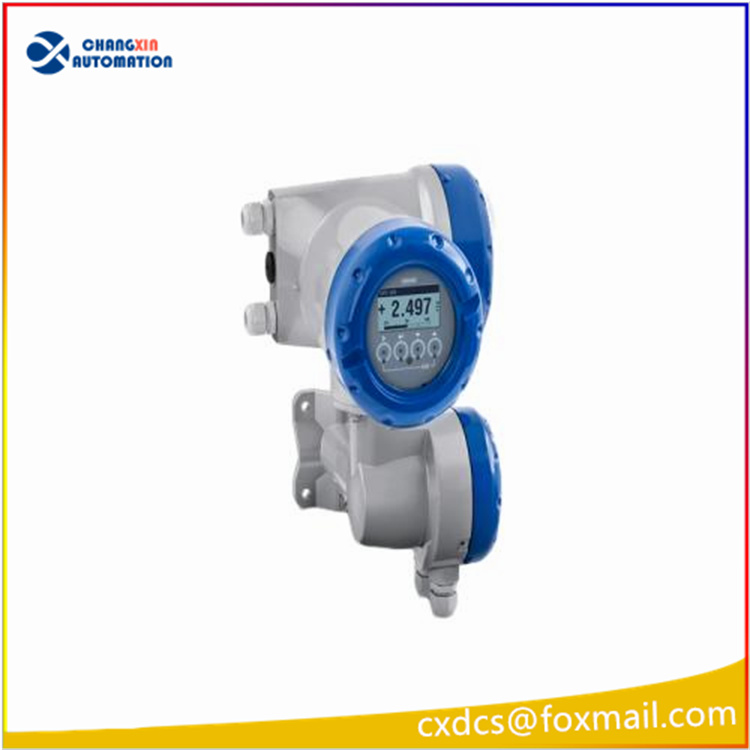

KROHNE UFC400 CG35011100 超声波液体流量传感器

一、基础产品归属

二、型号编码分段释义 CG35011100

1. C：Compact 一体式紧凑型铝压铸外壳（就地表头，直接装在传感器上方）
2. G：供电规格：24VDC 直流供电（四线制）
3. 3：标配LCD 液晶就地显示屏 + 4 个操作按键，现场参数组态、流量累积查看
4. 5：防爆认证：ATEX/IECEx 本安防爆 Ex ia IIC T6，可用于化工易燃易爆区域
5. 0：无内置 RTD 温度采集模块
6. 1：模拟量输出：3 路独立 4~20mA 电流输出
7. 1：数字通讯：标配 HART 7 协议
8. 1：脉冲 / 频率 + 状态报警开关量输出
9. 00：硬件固件版本、螺纹接口（1/2"NPT 电缆入口）标准版

三、核心电气 & 硬件参数

1. 供电与接线

• 供电：12~24 VDC，四线制供电
• 整机功耗：≤8W
• 电缆接口：3×1/2"NPT 格兰头

2. 信号输出清单（本款标配全部）

• 3 路隔离 4~20mA 模拟输出（体积流量、流速、声速可自由分配）
• HART7 总线通讯（手操器调试、上位机远程读写参数）
• 脉冲 / 频率输出（用于累积流量计量、批量控制）
• 2 路无源状态接点：空管报警、仪表故障告警（符合 NAMUR 标准）

3. 诊断功能（NAMUR NE107 标准）

4. 环境防护

• 防护等级：IP67（户外、潮湿车间可长期使用）
• 工作温度：-20℃ ~ +60℃
• 外壳：铸铝防腐壳体，耐水汽、粉尘、轻微腐蚀

5. 测量支持介质

四、支持通讯协议

五、典型应用场景

1. 热力供暖：热水热量计量（热力站、小区换热站）
2. 化工行业：工艺循环水、溶剂、酸碱介质流量监测
3. 电厂：冷却水、除盐水系统流量测量
4. 水务：给排水管网大口径流量计量
5. 油气、炼化：轻质油品管线流量采集
