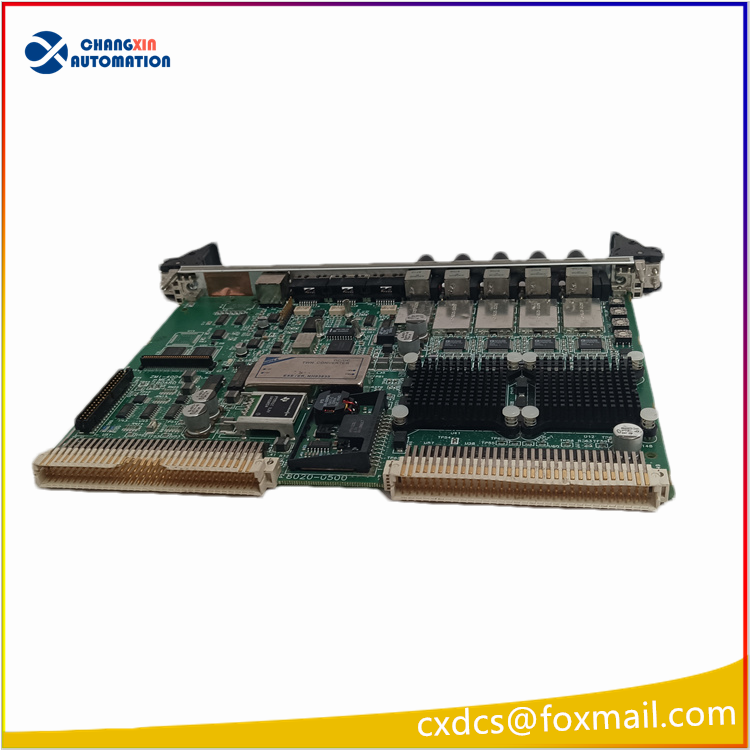

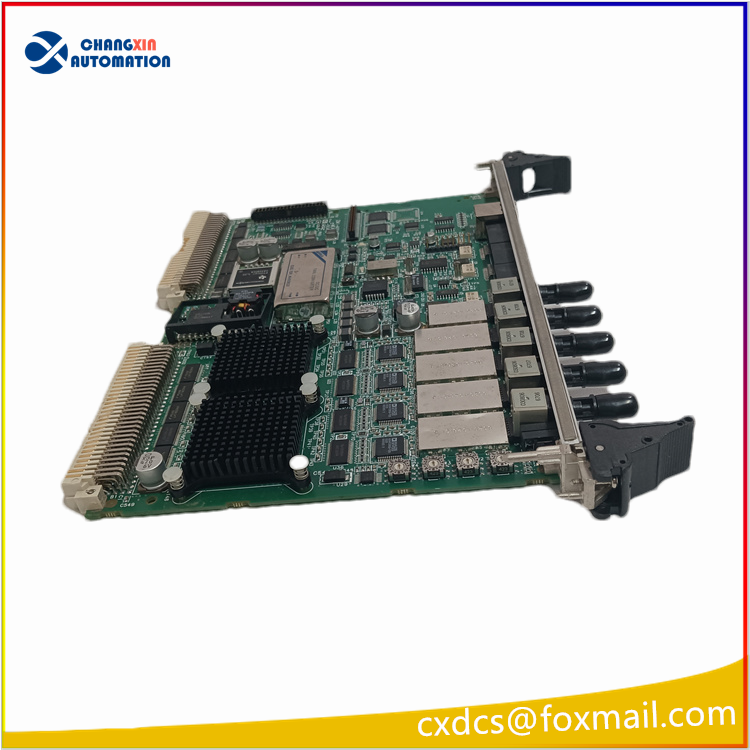

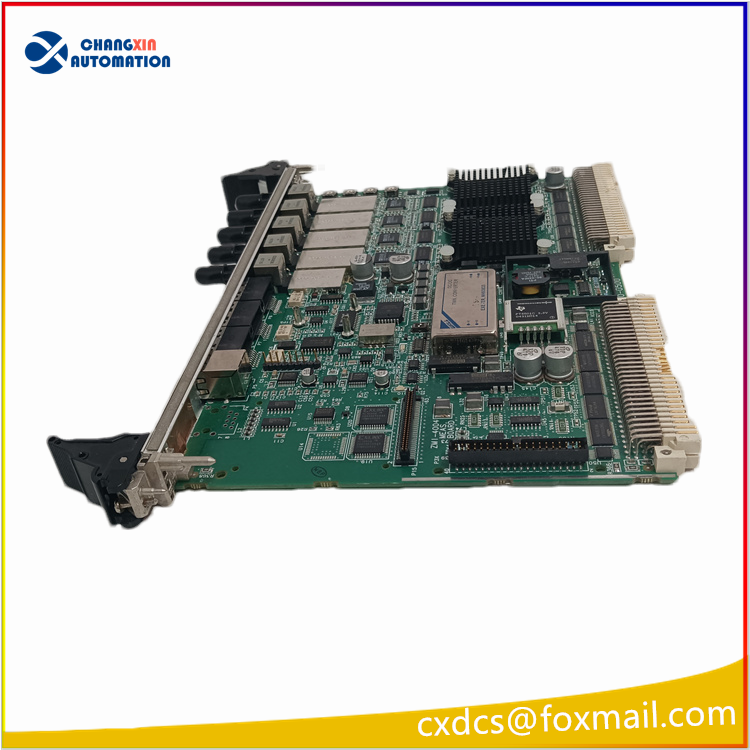

ZYGO ZMI-4004 四轴激光干涉测量 VME 板卡

一、基础型号信息

1. 完整型号：ZMI-4004
2. 品牌：ZYGO（美国齐戈，全球高精度激光干涉仪龙头）
3. 产品类型：6U VME64x 四轴外差激光干涉信号处理板卡
4. 所属系列：ZMI™ 纳米级位移测量电子模块
5. 原厂物料编码：8020-0102-11
6. 定位：半导体光刻机、精密检测设备核心位置反馈采集卡，处理激光干涉光路信号，输出纳米级实时位置数据

二、型号释义

• ZMI：Zygo Measurement Interface 激光测量接口系列
• 4004：4 通道独立测量轴标准版（同系列升级款 ZMI-4104 带循环误差补偿）

三、核心硬件规格

四、面板接口说明

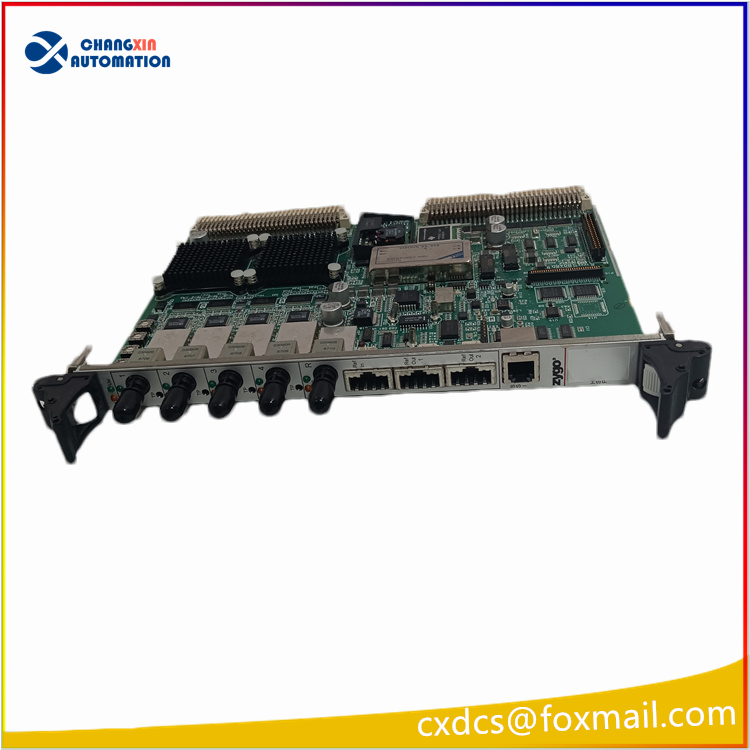

1. 4 路 SMA 光纤 / 射频输入：分别接入 4 轴干涉仪接收头光电信号
2. RJ45 网口：本地调试、MX 计量软件通讯
3. 状态 LED 指示灯：电源、激光同步、通道故障、数据就绪
4. VME 上下金手指：对接 VME 机箱背板，供电 + 高速数据交互

五、核心功能

1. 四轴同步纳米位移解算 实时处理外差激光干涉相位信号，输出直线位移，支持多轴同步联动，同步误差＜1ns。
2. 高精度误差修正 内置空气折射率补偿算法，搭配温湿度压力传感器消除环境漂移；可搭配软件校正光路非线性误差。
3. 高速动态追踪 支持高速运动台实时位置闭环，追踪速度适配光刻机晶圆台、精密龙门。
4. 多系统扩展 单 VME 机箱多插 16 块 ZMI-4004，拓展至 64 轴同步测量，适配多自由度精密平台。
5. 完整故障诊断 实时监测激光失锁、光路断线、信号幅值异常，通过 VME 总线上报上位控制器。

六、配套系统组成

1. 激光光源：ZYGO 77xx 系列稳频氦氖激光头
2. 光学组件：线性干涉仪、平面镜干涉仪、反射靶镜
3. 机箱：标准 6U VME 工业机箱
4. 上位软件：ZYGO MX Metrology 计量分析软件
5. 运动控制：搭配 Elmo 高压伺服、Teknic 直流伺服构成全闭环纳米定位系统

七、典型应用场景

1. 半导体光刻设备（晶圆步进机、掩模对准）
2. 光学元件精密检测、镜头组装校准
3. 航天精密零件三维轮廓测量
4. 超精密 CNC 机床定位精度标定
5. 科研实验室纳米运动平台位移反馈
