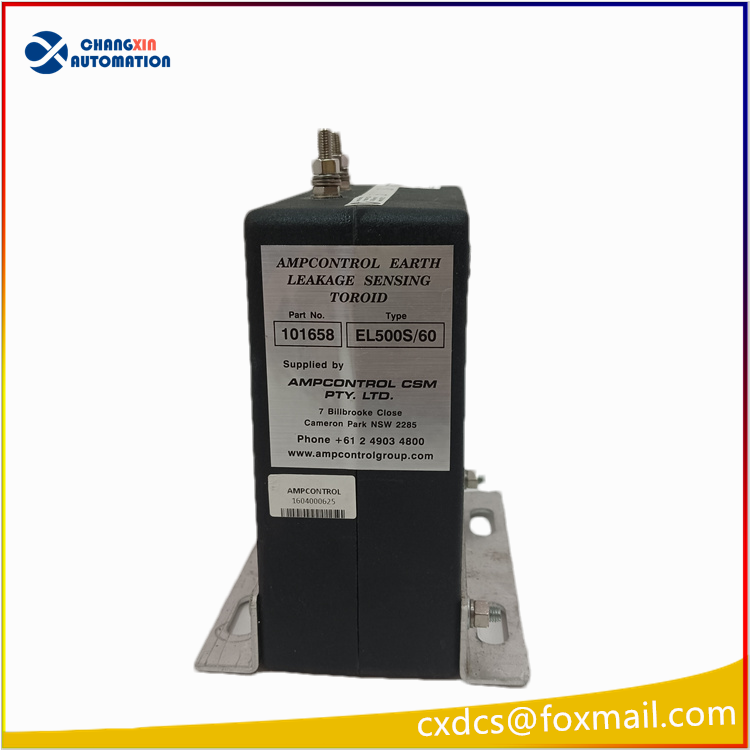

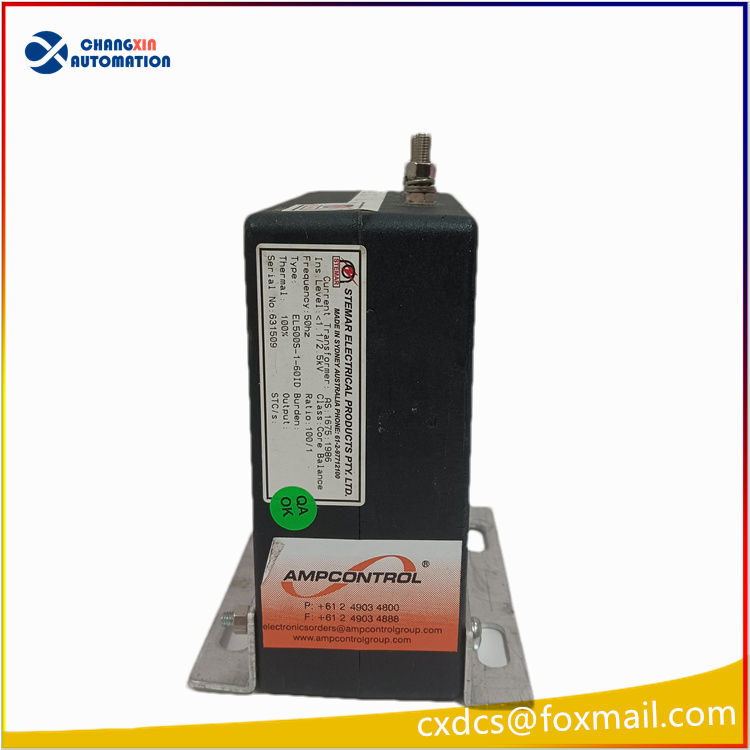

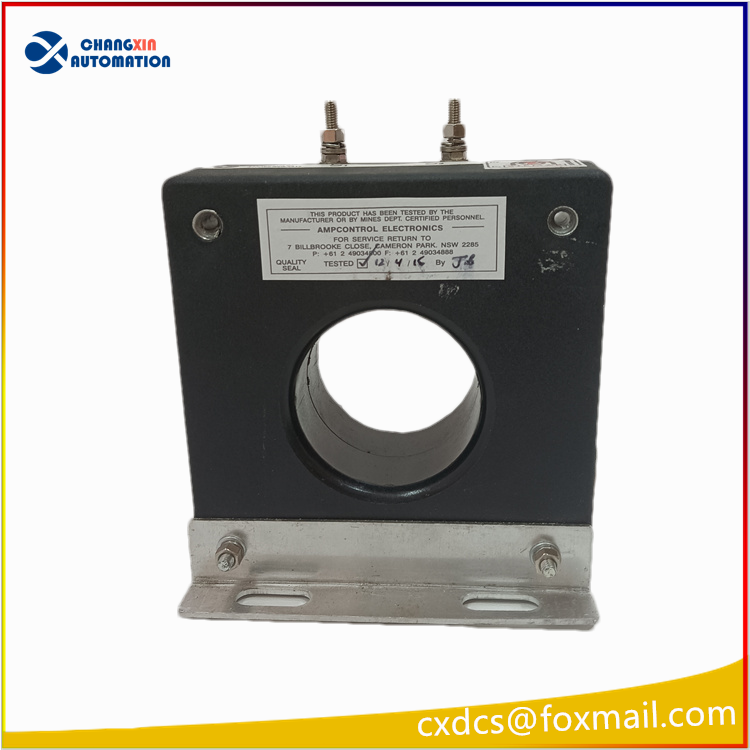

Ampcontrol 101658 / EL500S60 / EL500S-1-60ID 互感器

一、产品描述

• 物料料号：101658
• 标准型号：EL500S/60（EL500S60）
• 完整标识：EL500S-1-60ID
• 厂商：Ampcontrol（澳大利亚，煤矿 / 工业漏电保护专业品牌）
• 产品类型：零序漏电互感器（Toroid 穿心式剩余电流互感器）

二、核心规格参数

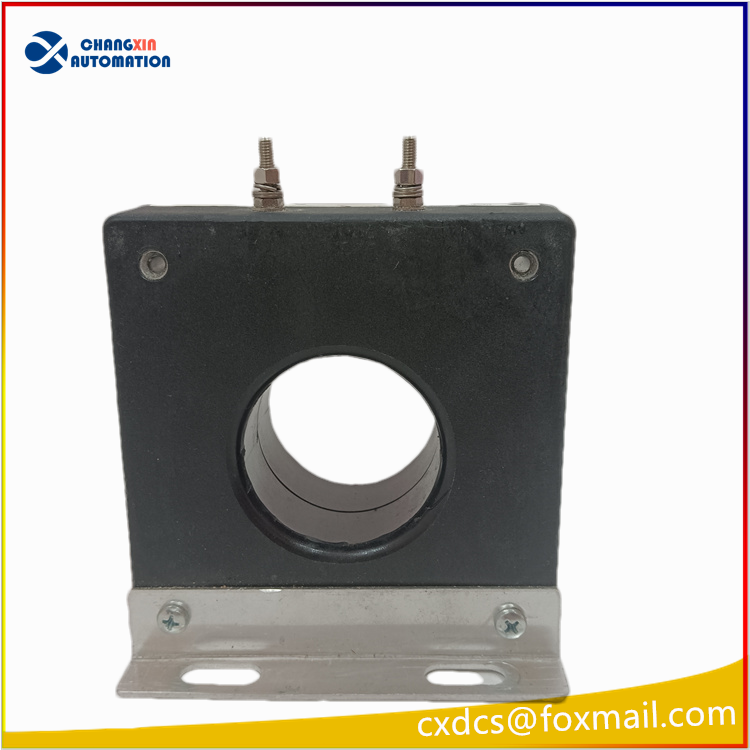

1. 窗口内径 ID：60 mm（电缆穿心孔径）
2. 变比 Ratio：100:1（一次 500mA 漏电，二次输出 5mA）
3. 安装方式：面板固定式安装（非 DIN 导轨）

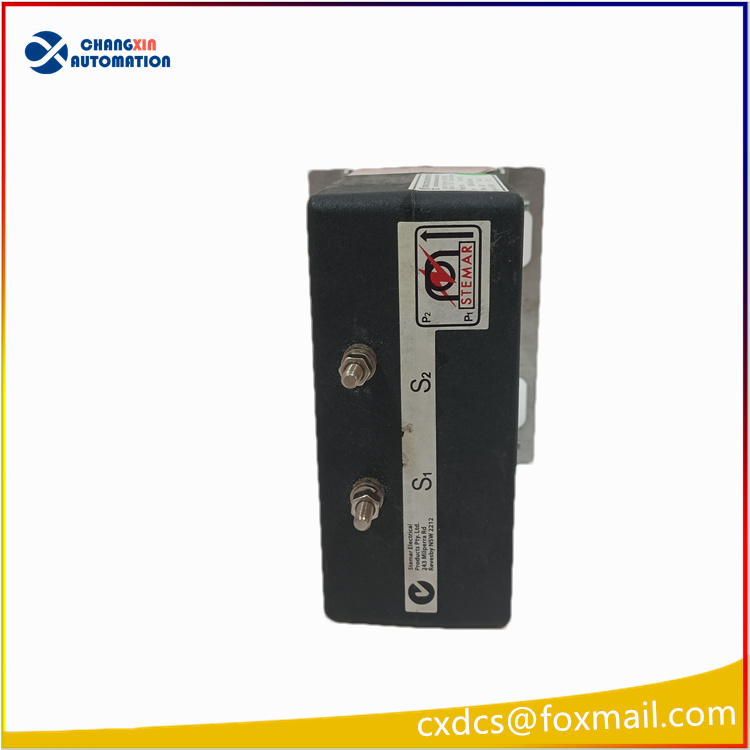

4. 接线端子：S1、S2 螺栓接线（接 ELM/ELD/ELV 漏电继电器）
5. 适配主机：ELM V2、ELD V3、ELV、MPA3 系列漏电保护继电器
6. 标准：符合 AS/NZS 2081 澳洲矿业漏电安全标准
7. 工作温区：-20℃ ~ +70℃
8. 绝缘耐压：工业级抗 EMI，矿用强干扰环境专用

三、型号命名释义 EL500S-1-60ID

• EL500：500mA 量程漏电互感器系列
• S：分体式穿心 toroid（Toroid Sensor）
• 1：标准 100:1 变比
• 60：穿心内径 60mm
• ID：Inner Diameter 内径标识

四、关键特性

1. 矿用防爆级设计 专为澳洲井下采煤、皮带运输机、移动变电站漏电检测，适配有瓦斯粉尘的一类防爆环境。
2. 高精度漏电采集 配合继电器可实现 30mA~2.5A 分级漏电跳闸，人身触电 / 设备绝缘故障双重保护。
3. 回路诊断功能 配套 ELM/ELD 继电器可持续检测互感器断线，断线立即报警停机，杜绝保护失效。
4. 布线要求 互感器 S1/S2 到继电器接线总电阻必须＜1Ω，长线需加粗屏蔽线。

五、同系列对比（方便选型）

六、典型应用场景

1. 煤矿井下低压配电、皮带驱动电机漏电保护
2. 港口、矿山移动变电站绝缘监测
3. 大型工业生产线、重型设备人身触电防护
4. 公共建筑大功率配电柜剩余电流监测
