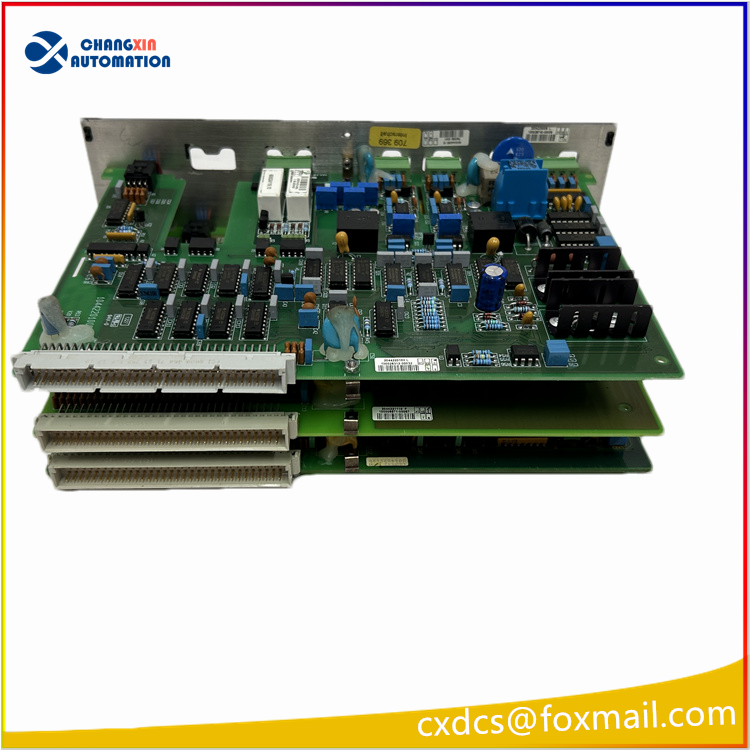

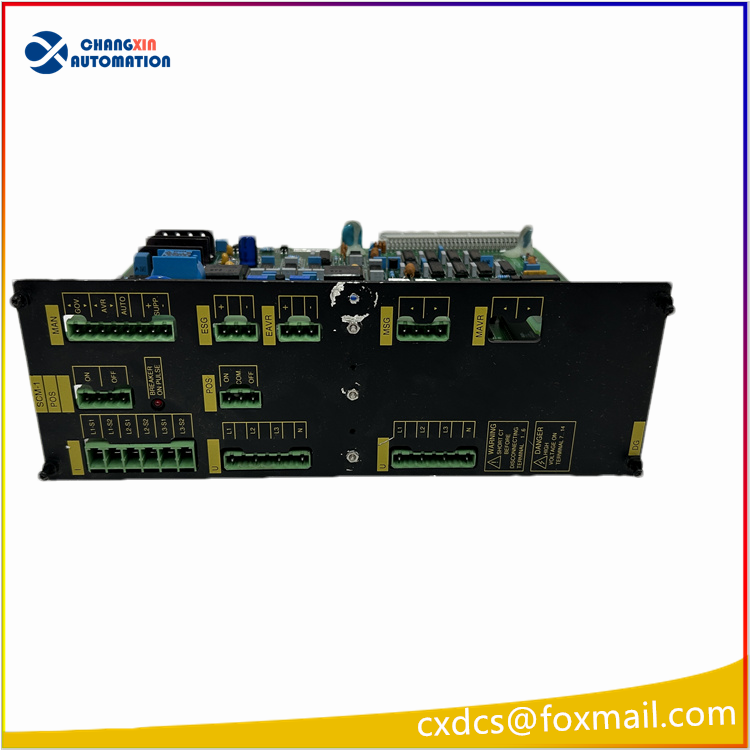

DEIF SCM-1 同步测量模块

一、产品说明

二、重点技术参数

• 供电电源：24 V DC（±10%）
• 功耗：≤10 W
• 电压测量回路：发电机侧、母线侧双路三相电压输入
• 测量频率范围：45 Hz～65 Hz
• 通讯总线：Delomatic-3 内部专用 CAN 总线
• 安装形式：DGU 机箱背板插槽插拔式安装
• 工作环境温度：-10 ℃ ~ +60 ℃
• 防护等级：IP20（控制柜内安装）
• EMC 标准：满足船舶海事 IEC 61000 电磁兼容规范
• 状态指示：板载 LED 运行、同步状态、故障指示灯

三、产品性能

1. 实时采集发电机三相电压、频率，对比母线电气参数，完成自动同步逻辑；
2. 输出调速器、AVR 调压调速控制信号，调节频率与电压，满足并网条件；
3. 具备发电机断路器合闸、分闸控制逻辑，可控同步合闸时机；
4. 内置过压、欠压、过频、欠频、逆功率等基础电气保护；
5. 支持孤岛运行、多机并联负载均分的数据采集与调节运算；
6. 支持模块带电插拔，便于现场检修更换；
7. 海事加固硬件，抗振动、抗电磁干扰，适配机舱恶劣工况。

四、应用领域

1. 商船、海工平台船舶自动化电站功率管理系统
2. 陆用柴油发电机组多机并联电站、应急备用电源系统
3. 港口、矿山、工厂独立供电系统机组自动同步控制
4. 海上平台、移动电站发电机并网、负载分配监控
5. 发电机组自动并车、孤岛模式、母联开关控制项目

五、Delomatic-3 同系列相关模块型号

1. SCM-1 同步测量模块
2. SCM-2 同步测量模块（硬件改版，不可与 SCM-1 直接互换）
3. CM-2 系统主控模块
4. IPM-1 智能功率管理输入模块
5. OPM-1 开关量输出模块
6. PSM-1 系统电源模块
7. COM-1 外部通讯扩展模块

其他型号：
