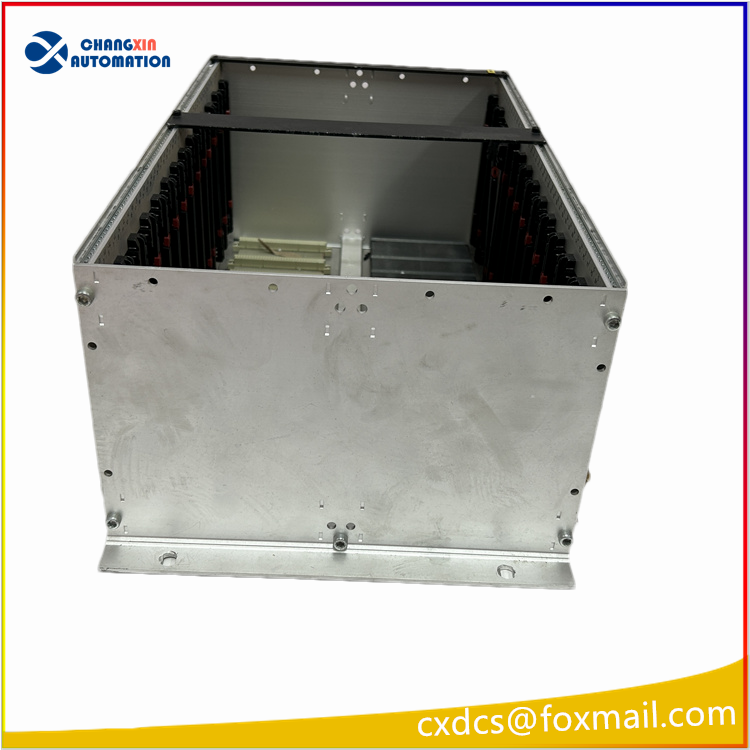

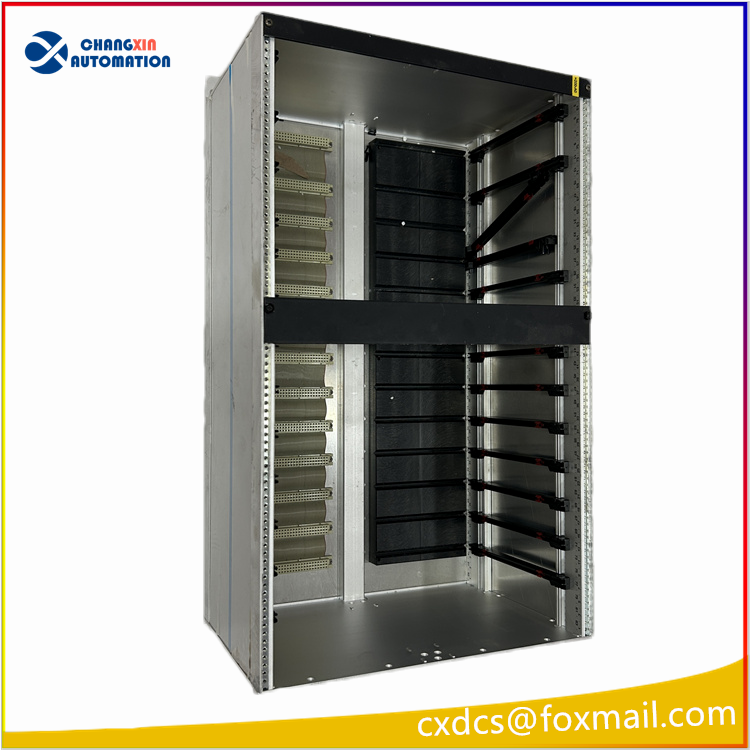

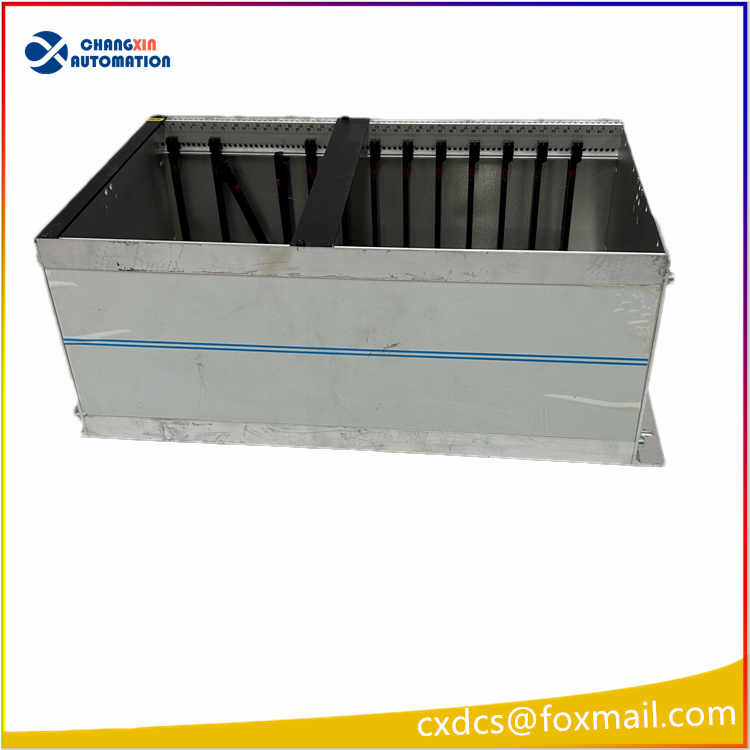

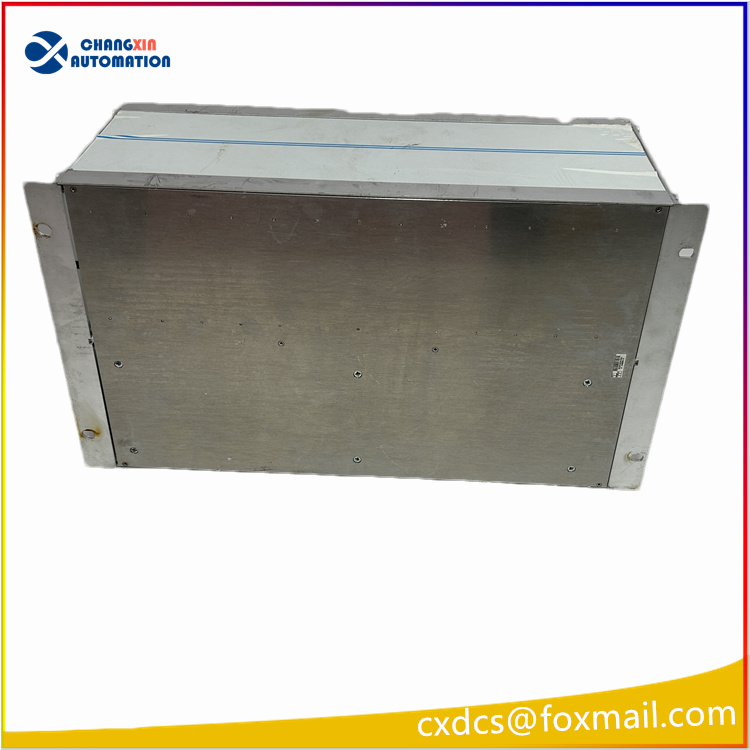

DEIF DELOMATIC-3 DGU2 发电机组控制机箱

一、产品说明

二、重点技术参数

• 结构规格：19 英寸双高度插卡机架
• 背板总线：Delomatic-3 内部 CAN 通讯总线
• 安装方式：嵌入式安装 / 底座固定安装
• 材质：铝合金机架，塑料部件 UL94-V0 自熄等级
• 防护等级：IP20（控制柜内使用）
• 工作环境温度：-10 ℃ ~ +60 ℃
• 兼容模块接口：64 针背板连接器
• 可选配件：船舶工况减震套件、空槽挡板
• EMC 标准：满足海事工业电磁兼容规范
• 通讯拓展：背板支持模块间高速数据交互，外接 ARC 网络

三、产品性能

1. 模块化插槽布局，灵活选配主控、采集、同步、电源、IO 各类功能板卡；
2. 一体化背板统一供电与总线通讯，减少外部接线，降低故障点；
3. 支持模块带电插拔，检修更换无需整机断电；
4. 机械结构加固，选配减震套件后适应机舱振动工况；
5. 单机箱配置 1 块 CM-2 主控，统一调度机箱内所有 IO 采集模块；
6. 系统可多台 DGU2 通过 ARC 总线组网，构成多机组并联功率管理系统。

四、应用领域

1. 商船、海工平台船舶发电机组自动化电站系统
2. 陆用柴油发电机组并联电站、应急备用电源控制系统
3. 港口、矿山、工厂独立供电、负载分配与自动同步项目
4. 移动电站、海上平台电力监控与机组保护控制

五、DGU2 机箱适配 Delomatic-3 系列模块

1. CM-2 系统主控模块
2. IPM-1 智能功率管理输入模块
3. IPM-2 输入采集模块
4. SCM-2 同步控制测量模块
5. OPM-1 开关量输出模块
6. PSM-1 系统电源模块
7. COM-1 外部通讯扩展模块

六、同系列机架型号

1. DGU2（标准 Delomatic-3 发电机组控制机架）
2. DGU1（Delomatic-3 小型机箱，插槽数量少于 DGU2）

备注：DGU1 与 DGU2 插槽数量、背板布局不一致，模块无法直接通用替换；备件采购务必区分型号。
