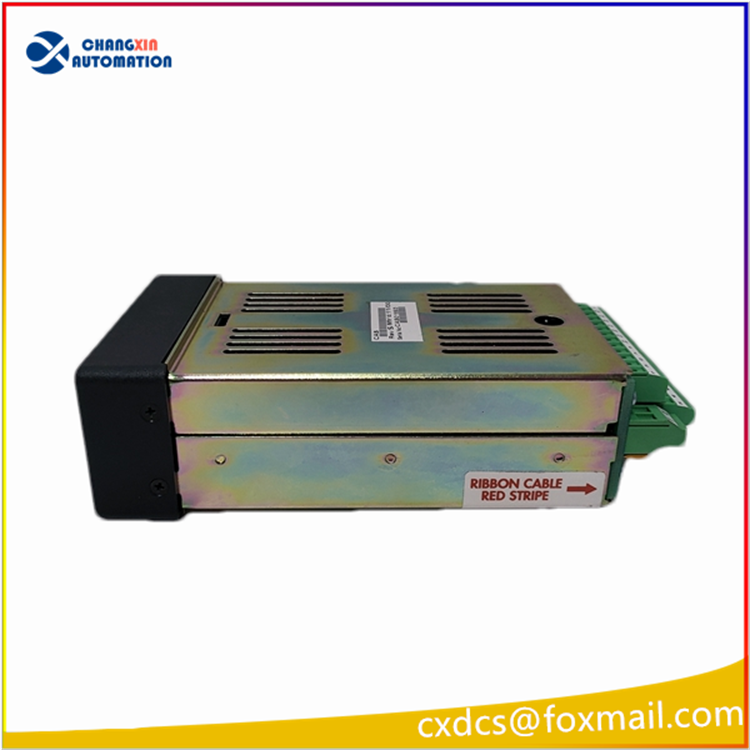

WATLOW ANAFAZE CAS 16CLSCAS 16 路独立 PID 温控回路主机

一、型号与品牌定位

1. 品牌：WATLOW（瓦特隆，美国专业热控厂商）ANAFAZE 子产品线
2. 完整型号释义：16CLSCAS
   • CAS = Compact Anafaze System 紧凑型多回路热控平台
   • 16CLS = 16 Loop Control System，16 路独立 PID 温控回路主机
   • 后缀 CAS 代表整机成套单元（含显示操作面板 + 主机一体）
3. 产品定位：高密度多通道通用型温度控制器，介于单回路温控表与大型 DCS 之间，适合半导体、热处理、烘箱、精密热成型多温区同步控温场景

二、核心通道与输入规格

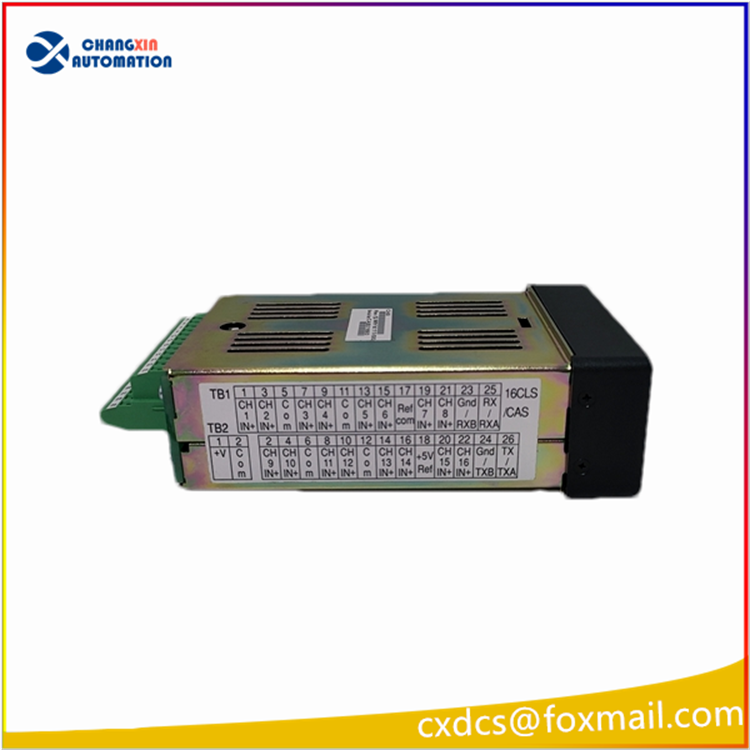

1. 信号输入（16 路全隔离通用输入）

• 热电偶 TC：J/K/T/E/N/R/S/B 全类型，内置冷端补偿
• 热电阻 RTD：Pt100、Pt1000、Ni120（2/3 线制兼容）
• 模拟量信号：mV、4–20mA、0–10VDC 压力 / 流量信号
• 采样精度：±0.1% FS，24 位 ADC，分辨率 0.01℃
• 单通道独立断线、超量程、传感器短路诊断报警

2. 控制输出（每通道可选）

• 脉冲 DC 输出：驱动 SSR 固态继电器（主流加热控制）
• 继电器触点输出（开关量通断）
• 模拟量 4–20mA / 0–10V 连续调节输出（比例阀、水冷调节阀）

三、控制算法功能

1. 标准自适应 PID（TRU-TUNE 自动自整定），支持单 PID、双 PID、串级、比例限幅
2. 斜坡升温 / 保温分段工艺曲线编程，多段温度程序自动运行
3. 高低温超温、温差、速率超限 24 路独立报警，支持外部联锁停机
4. 数学运算模块：温差、平均值、高低选、逻辑与 / 或，简化 PLC 配套程序

四、通信与组网

• 标配 Modbus RTU（RS485），可接入 PLC、上位 SCADA、数据记录仪
• Anafaze 内部总线：多台 16CLS 可并联组网，统一组态监控
• 可选扩展以太网 Modbus TCP 实现远程监控、数据记录上传

五、电气与环境参数

1. 供电：24VAC 50/60Hz，整机 15VA
2. 工作环境：0℃ ~ +80℃，湿度 0~90% 无凝露，柜内 DIN 导轨安装
3. 安规认证：UL、CE、RoHS、SEMI F47 半导体标准，Class1 Div2 防爆可选配置Watlow

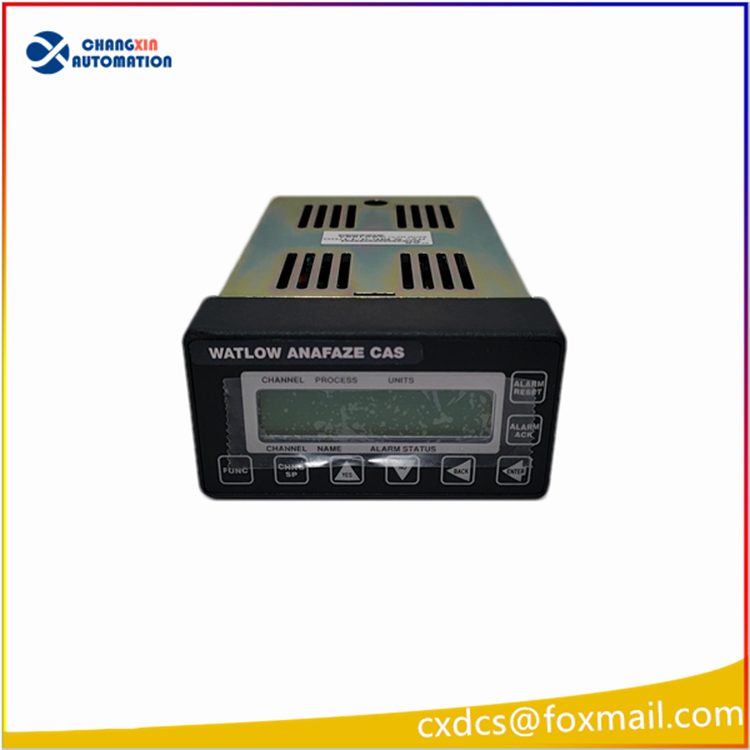

4. 结构尺寸：标准 1/8 DIN 一体化面板安装，自带 LCD 数字显示屏 + 按键操作面板

六、典型应用场景

1. 半导体扩散炉、镀膜设备多温区同步控温
2. 工业热处理炉、烘箱、真空腔体多路温度闭环控制
3. 医药、食品生产线恒温工段批量控温
4. 注塑、热压成型设备多段模温独立调节
5. 老旧产线替代多台单回路温控表，节省控制柜空间
