SHINKAWA VM-5H3 + VM-5P3 成套 TSI 机架与键相通讯单元

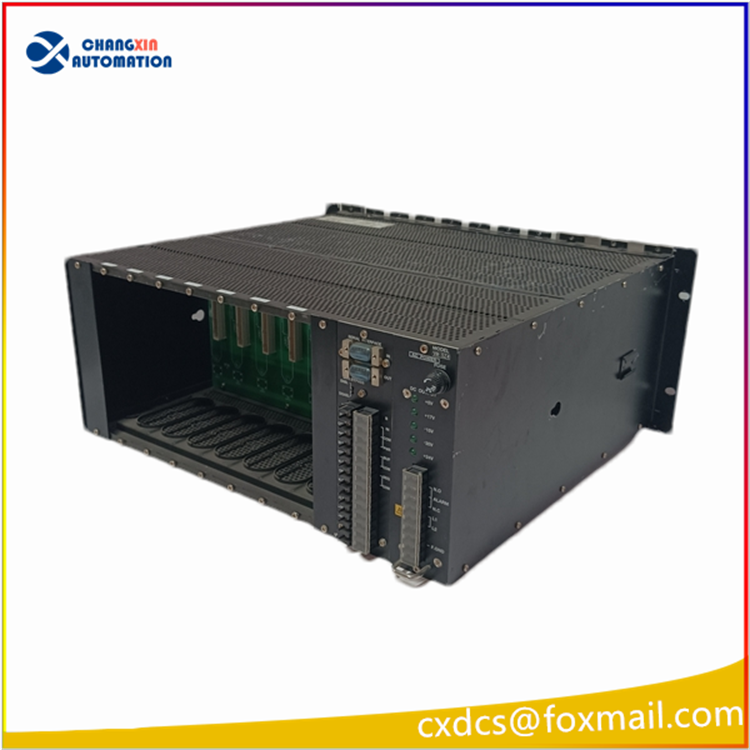

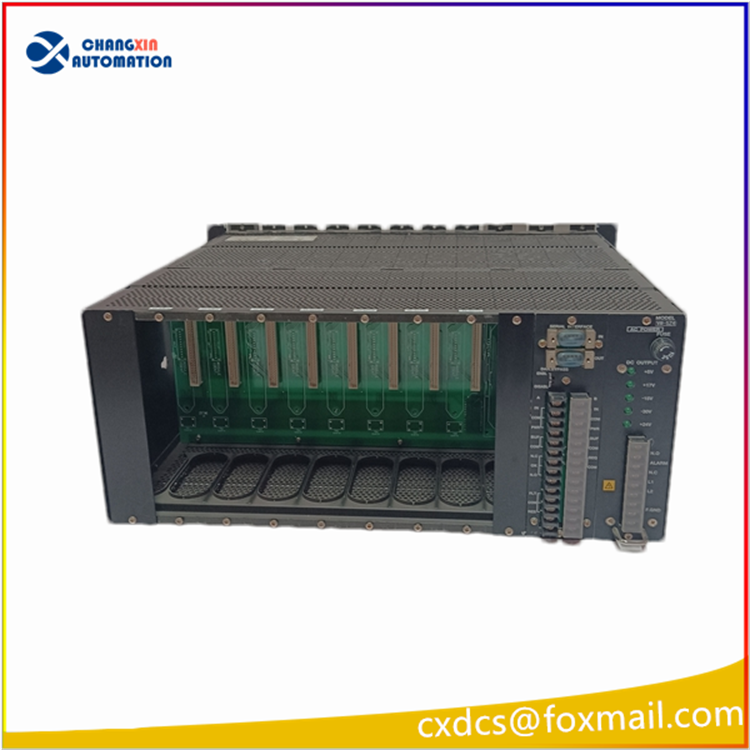

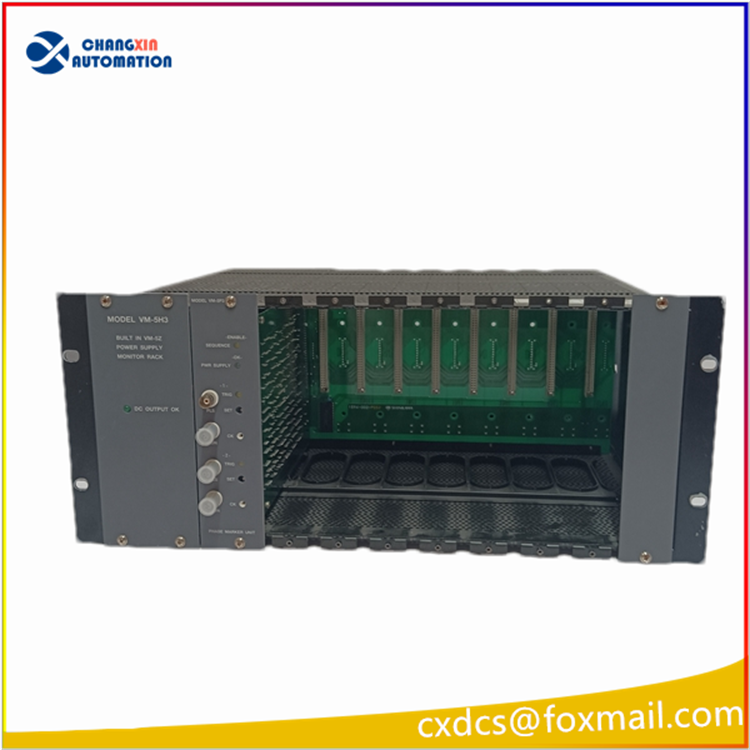

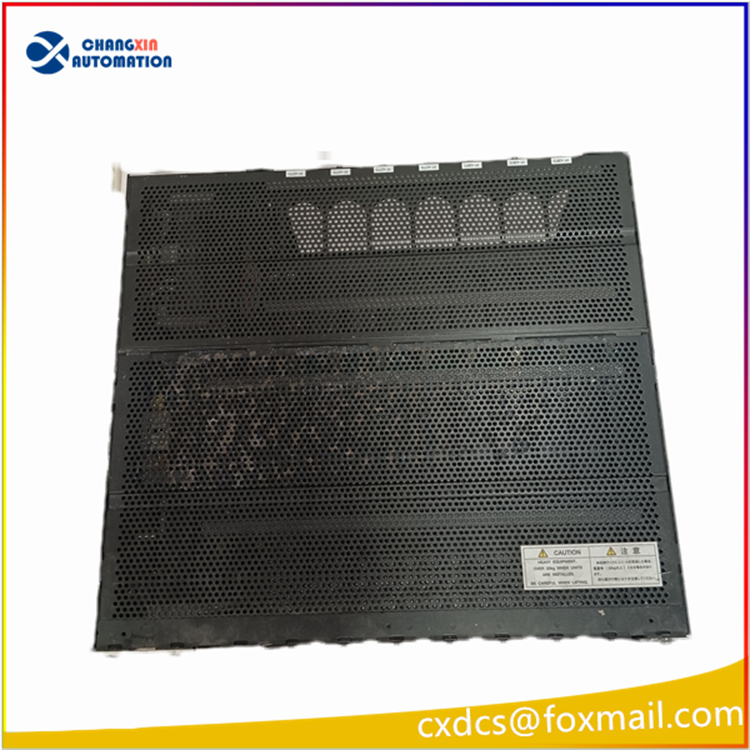

一、VM-5H3（8 槽 TSI 系统主机架）

基础参数

• 型号：VM-5H3
• 槽位规格：标准8 插槽19 英寸 3U 机架，适配所有 VM-5 系列监测卡件（MP-2S、MP-2W2、VM-5K 等）
• 安装方式：机柜嵌入式安装，前插监测模块、后置电源 / 通讯附件，全部板卡支持热插拔
• 供电方式：需搭配VM-5Z 系列直流电源模块（机架后部安装），输入 AC 85~264V，输出稳定 DC24V 给所有槽位供电
• 环境参数：工作温度 0℃~+65℃，IP20，CE、LR 船级社认证，符合 API 670 汽轮机 TSI 安全标准
• 整机尺寸：430mm（宽）×133mm（高）×450mm（深），整机约 6.5kg

机架配置规则

1. 8 个槽位中，必须固定 1 个槽位安装 VM-5P3，剩余 7 个槽位可自由安装振动、位移、轴向位移等监测卡件
2. 机架背板内置并行总线，实现所有模块数据汇总、电源分配、报警信号集中
3. 可搭配 VM-5Y 继电器扩展模块、VM-53 通讯模块，实现多机架组网、Modbus RTU 远传上 DCS

核心作用

二、VM-5P3（键相 + 系统通讯电源状态单元）

基础参数

• 安装位置：VM-5H3 机架专属固定槽位，单台机架仅可安装 1 块，不可用于普通测点监测槽位
• 供电：DC24V，整机功耗约 20mA
• 工作温度：0℃~+65℃，三防工业设计

两大核心功能

1. 双通道键相（转速相位采集）

• 接入磁电式、电涡流键相探头，采集转子转速、相位脉冲信号
• 输出整形后标准脉冲信号，给机架内所有振动、位移卡件提供转速基准，用于振动频谱分析、阶次分析、偏心测量
• 可设置脉冲触发电平、滞回阈值，抗现场干扰防误计数

2. 系统集中监控与通讯汇总

1. 系统电源 OK 告警触点：实时监测机架供电、背板总线状态，电源异常输出无源干接点报警至 DCS
2. 时序触发、首出故障总复位：提供全局报警复位端子，一键清除整架所有模块锁存的故障报警
3. 总线集线器：汇总 8 个槽位所有监测模块的运行、报警、故障数据，为上位通讯模块提供统一数据接口
4. 前面板两路 BNC 缓冲输出：可引出键相原始波形，现场示波器调试转速回路

面板指示灯

• PWR（绿）：机架供电正常
• SEQUENCE（黄）：时序使能
• TRIGGER（黄）：键相脉冲正常采集

三、VM-5H3 整机标准典型配置

1. VM-5H3 8 槽机架 ×1
2. VM-5P3 键相系统单元 ×1（固定槽）
3. VM-5Z4 机架直流电源模块 ×1（后置）
4. 多 7 块：MP-2S/MP-2W2/VM-5K 振动位移监测卡
5. 可选：VM-53 双路 Modbus 通讯卡（RS485）、VM-5Y 继电器扩展卡
