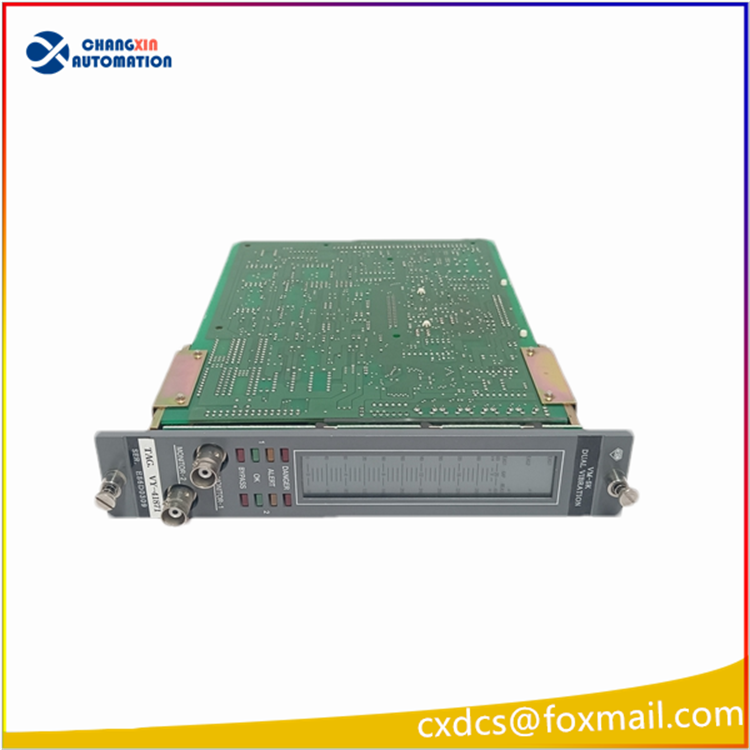

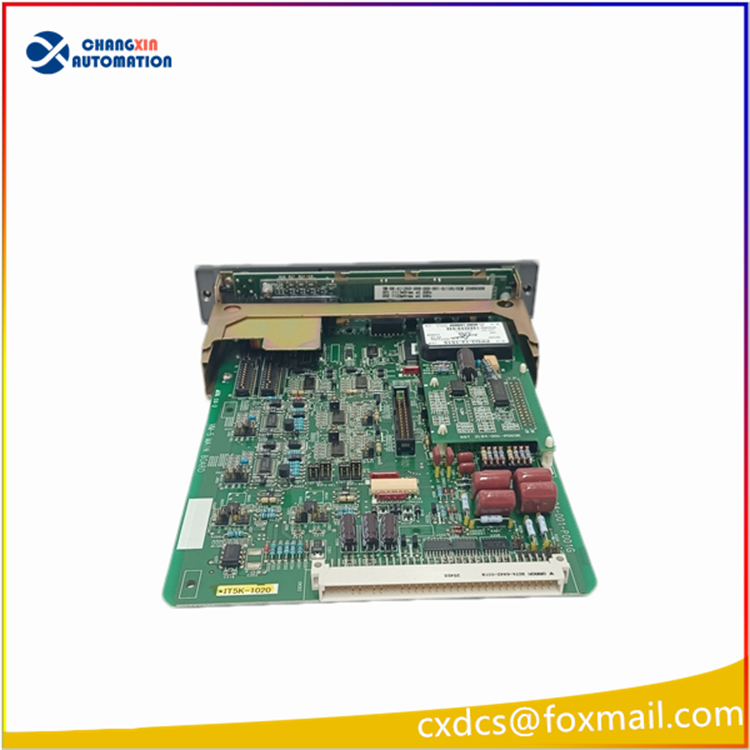

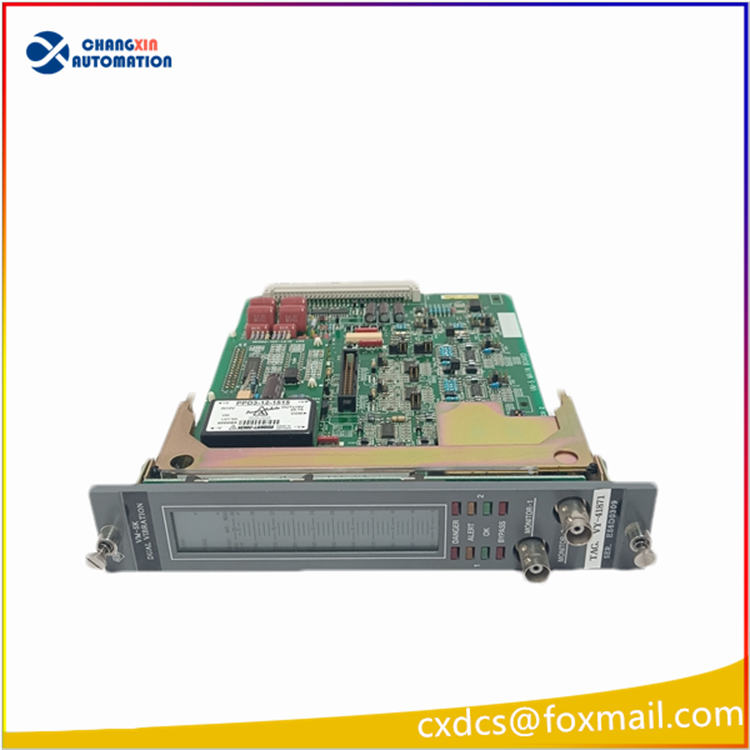

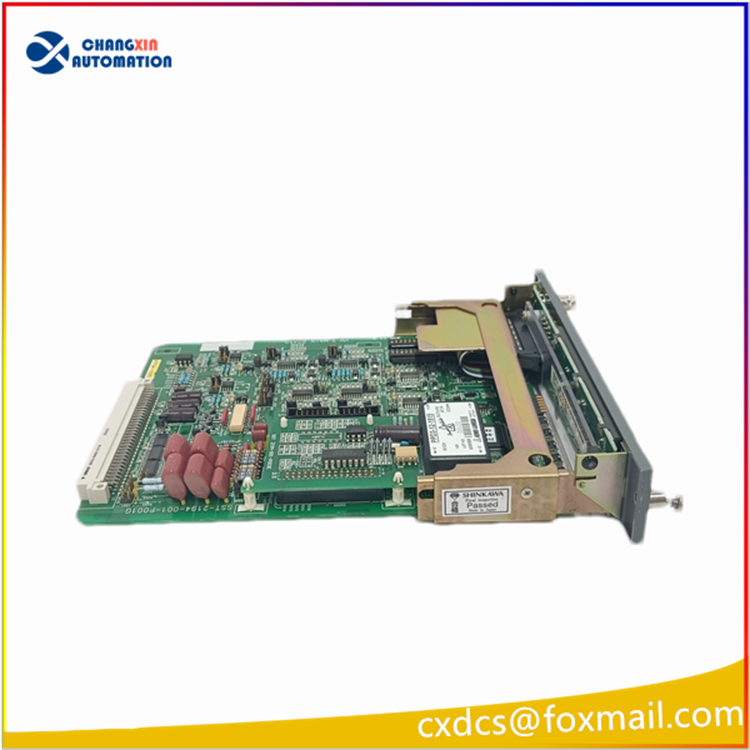

SHINKAWA VM-5K SST-2194-001-P001G 双通道轴承振动监测模块

SHINKAWA（新川）VM-5K SST-2194-001-P001G 双通道轴承振动监测模块

一、基础信息

• 品牌：日本 SHINKAWA 新川电机
• 型号：VM-5K
• 订货物料码：SST-2194-001-P001G
• 所属系统：VM-5 系列机架式 TSI 汽轮机安全监测系统，符合API 670 标准新川電機株...
• 产品定位：双通道轴承振动监测卡，用于采集机壳、轴承座振动（速度 / 加速度信号），实现旋转设备振动监视、两级报警、联锁保护

二、核心硬件参数

1. 信号输入

• 通道：独立双通道（CH1、CH2）
• 适配传感器：IEPE 压电式加速度传感器、速度式振动传感器（FK/VK/CA/VC 系列）
• 频率测量范围：1Hz～10kHz，内置高通 / 低通滤波、积分运算（加速度转速度）
• 前面板双 BNC 缓冲输出：可引出原始振动波形，现场示波器调试、频谱分析
• 测量方式：真有效值 RMS、峰值、峰峰值可选

2. 供电与安装

• 工作电源：DC24V / AC100～120V 两种供电可选
• 安装：适配 VM-5 系列 8 槽 / 10 槽机架（VM-5H3、VM-5W1），支持热插拔
• 工作温度：0℃～+65℃，PCB 三防涂覆，CE、船级社 LR/NK 认证Forbes Mar...

3. 信号输出配置

1. 模拟量变送输出：1～5VDC 或 4～20mA，可接入 DCS/PLC 远程采集振动数值
2. 两路独立继电器报警
   • ALERT：预警报警（一级报警）
   • DANGER：危险跳闸报警（二级联锁停机）
3. 通道故障继电器：传感器断线、短路、信号异常时触发故障告警
4. 通讯：支持 RS232/RS485 Modbus RTU，可接入上位振动分析系统 infiSYS RV-200Forbes Mar...

三、核心功能

1. 双通道独立振动实时监测 同时监测同一设备两个测点轴承座振动，可分别设置量程、滤波、报警阈值，支持面板按键就地参数设置，无需停机组态新川電機株...。
2. 传感器断线自诊断 实时检测 IEPE 传感器供电回路，探头断线、线路短路立即点亮故障指示灯并触发报警，防止测点失效漏保护。
3. 首出故障锁定（First Out） 可锁存路触发报警的通道，方便事故后快速定位故障测点，支持报警延时、报警闭锁旁路功能。
4. 振动趋势监测与峰值保持 具备峰值记忆功能，记录机组启停、变负荷过程中振动值，用于设备故障趋势分析。

四、典型应用场景

1. 火电 / 燃气轮机、发电机组 TSI 系统，监测汽轮机、发电机、引风机、压缩机轴承座振动保护
2. 石油、化工、冶金大型旋转机械设备状态监测与安全联锁
3. 船舶电站、海上平台动力设备振动安全监控
