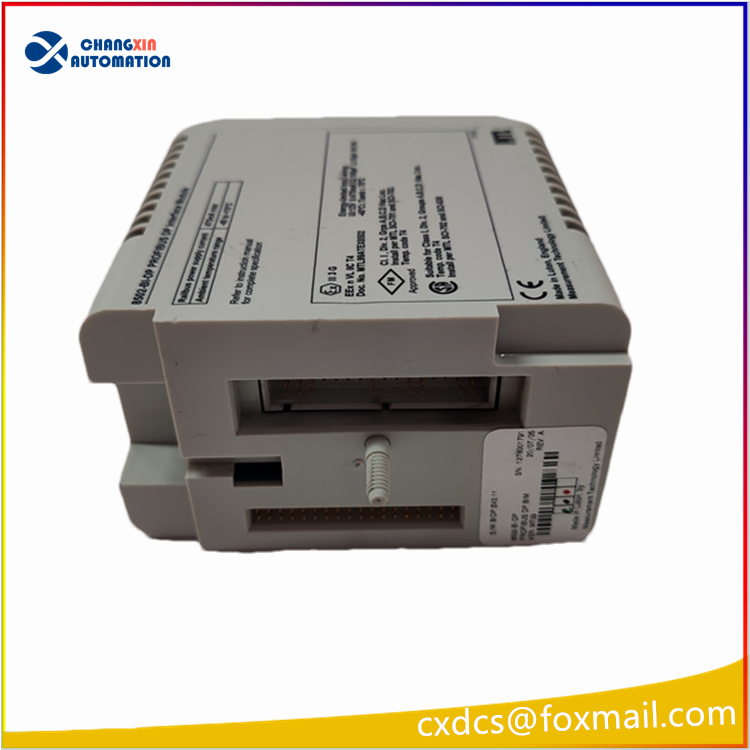

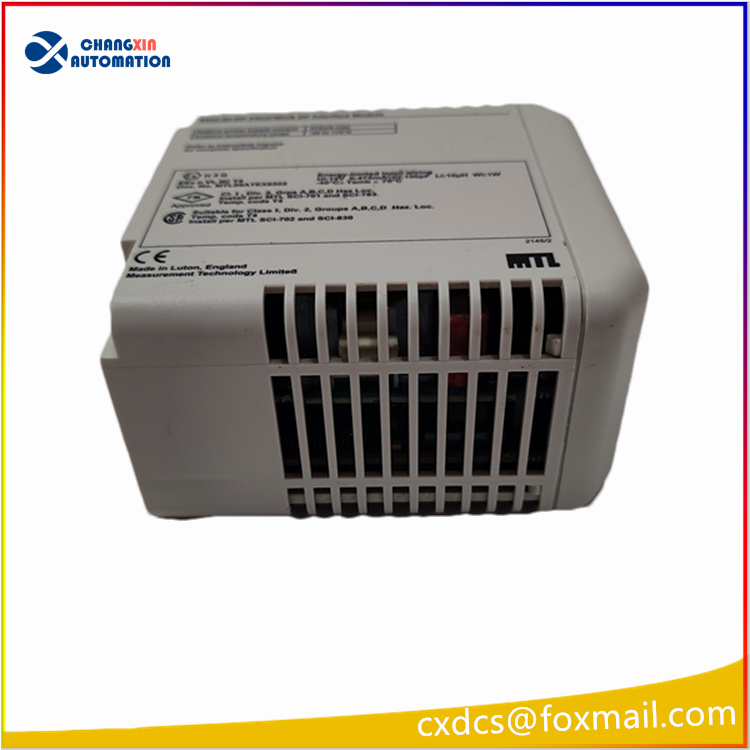

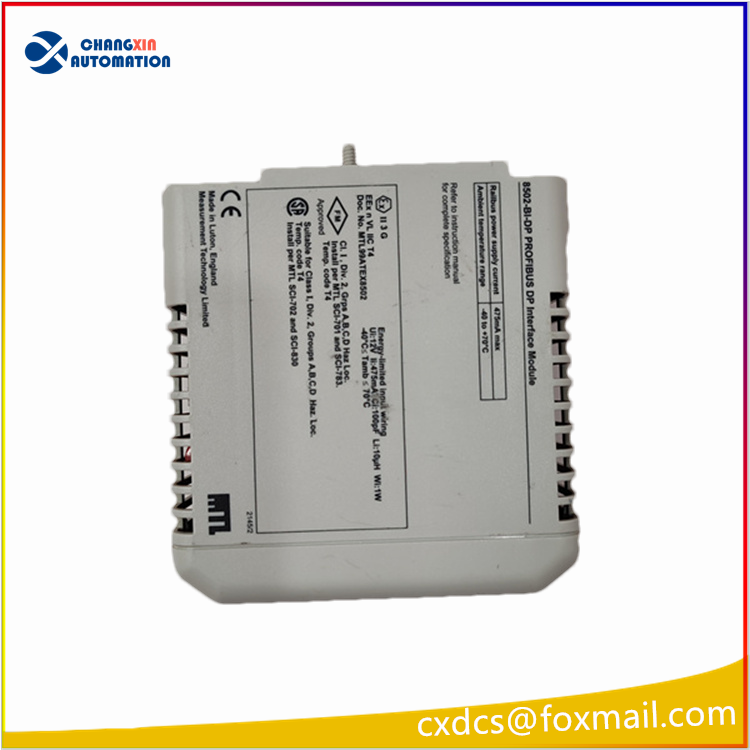

MTL 8502-B1-DP 安全栅 BIM 总线接口模块

• 品牌：英国 MTL（Spectris 旗下，防爆安全栅龙头品牌）
• 产品类型：BIM 总线接口模块（Bus Interface Module）
• 所属系列：MTL8000 系列本安远程 I/O 系统
• 总线协议：PROFIBUS-DP 从站模块
• 核心用途：作为 MTL8000 本安 I/O 机架的网关主卡，把危险区本安 I/O 信号汇总，通过 DP 总线上传至西门子 PLC、横河 / 霍尼韦尔等 DCS 系统，支持 HART 仪表数据透传，多用于石化、化工、天然气防爆 1 区、2 区场景。

二、核心硬件参数

1. 总线规格
   • PROFIBUS-DP 速率：6Mbps
   • 单块模块多挂载：24 个 MTL8000 系列 I/O 安全栅模块
   • DP 接口：9 针 D-SUB 母口，电气隔离 500V，防地环路干扰
   • 支持 DP-V1，可读取 HART 变送器参数、故障诊断信息
2. 供电方式
   • 由 MTL8000 机架 Railbus 背板供电，典型电流 420mA
   • 无需外接 24V 电源，直接从底座取电
3. 防爆认证：ATEX、IECEx，Ex ia/ib 本安认证，可接入 0/1/2 区危险现场回路
4. 环境参数
   • 工作温度：-20℃～+60℃
   • 存储温度：-40℃～+85℃
   • 防护等级：IP20，DIN 导轨机架式安装
5. 存储配置：非易失性闪存，断电保存 I/O 组态参数，无需重复配置

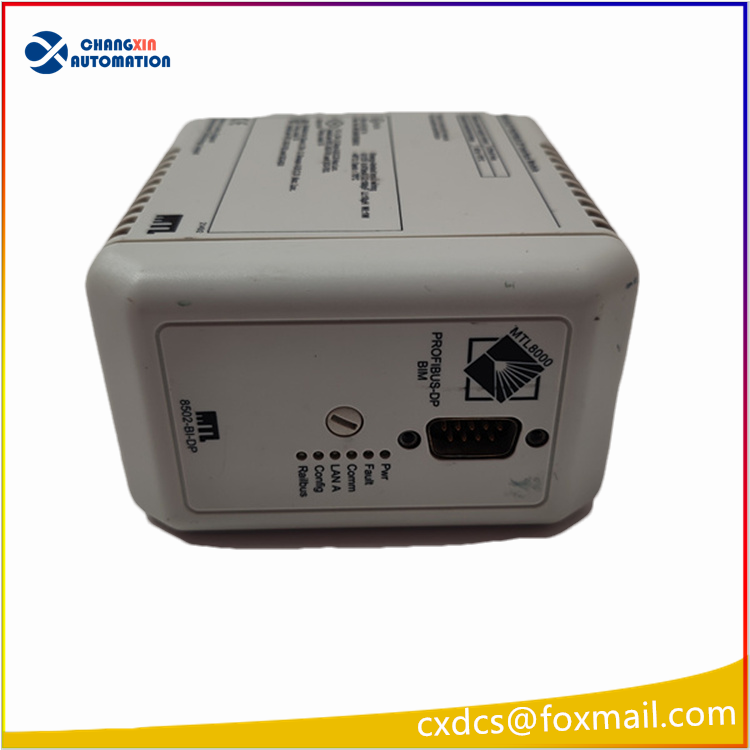

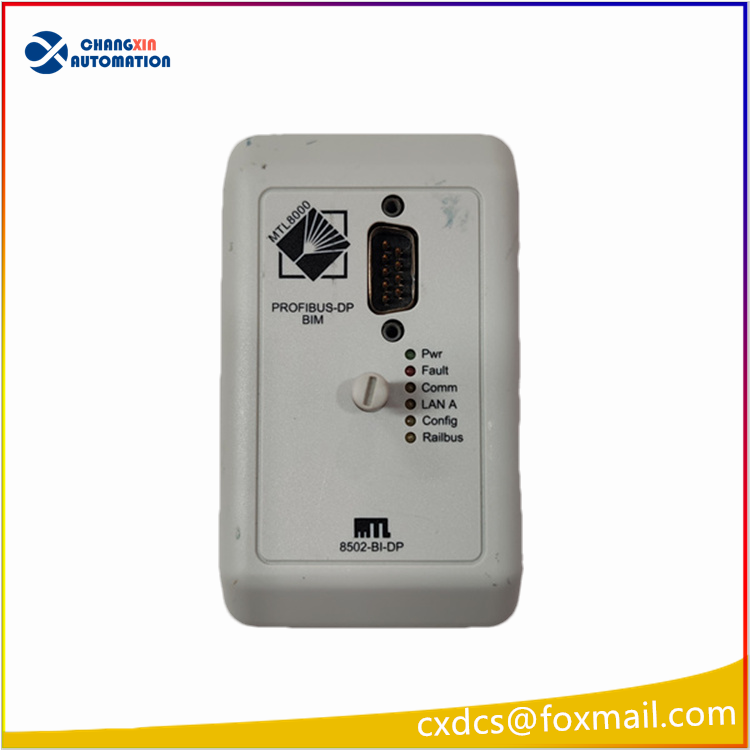

三、前面板指示灯说明

• Pwr：电源灯，常亮 = 背板供电正常
• Fault：故障告警，亮灯 = 总线异常、I/O 模块故障、组态错误
• Com：总线通讯闪烁 = DP 主站数据交互正常
• Config：常亮 = 模块已完成组态；闪烁 = 等待下载配置
• Railbus：机架背板通讯状态灯

四、核心功能特点

1. 本安防爆总线网关 安全区控制室侧使用，对接现场本安型 AI、AO、DI、DO 安全栅模块，隔离危险区高能浪涌，满足化工防爆规范。
2. HART 协议透传 可通过 DP 总线远程读取两线制 HART 变送器量程、温度、故障代码，支持仪表远程校准、资产管理。
3. 全链路故障诊断 可上报单通道断线、短路、模块缺失、总线超时等故障信息，DCS 侧直接做报警联锁。
4. 灵活组网 单 DP 网段多 125 个从站，每个 8502-BI-DP 占用 1 个 DP 站地址，DIP 拨码设置 DP 从站地址（1~125）。

五、常用配套 I/O 模块

• MTL8000 系列：MTL8511（4 路 AI）、MTL8513（4 路 AO）、MTL8521（DI）、MTL8523（DO）本安安全栅
• 配套机架：MTL8900 系列 16 槽、24 槽安装底座

六、型号后缀说明

• BI：Bus Interface 标准总线接口版（市面主流 8502-BI-DP，你型号 B1 为手写简写）
• DP：PROFIBUS-DP 总线接口
• 无其他硬件版本，8502-B1-DP 与 8502-BI-DP 为同一款物料

七、典型应用场景

石油炼化、煤化工、LNG、制药、油气长输管道防爆装置，用于危险区域 4-20mA 模拟量、开关量信号远程本安采集，接入 Profibus DP 型 DCS/PLC 控制系统。
