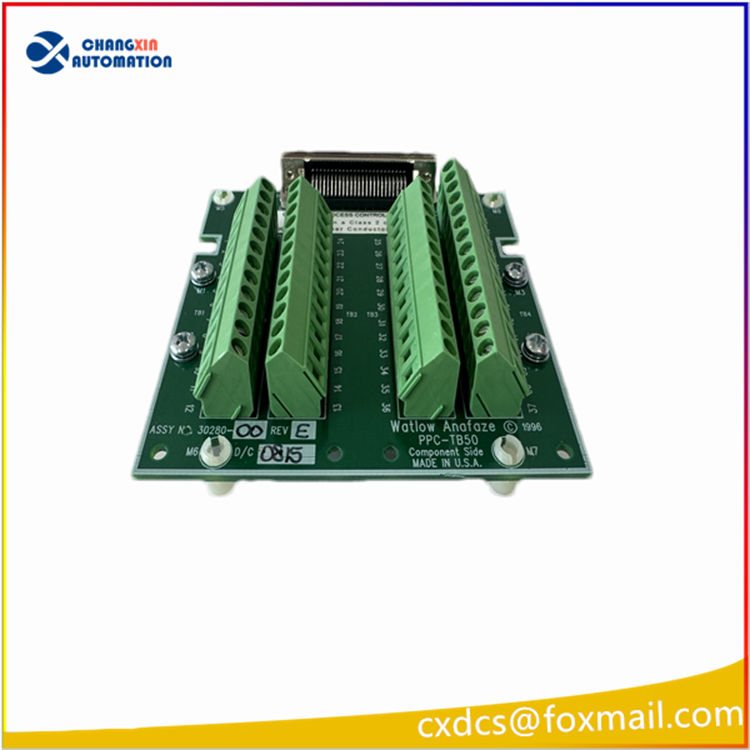

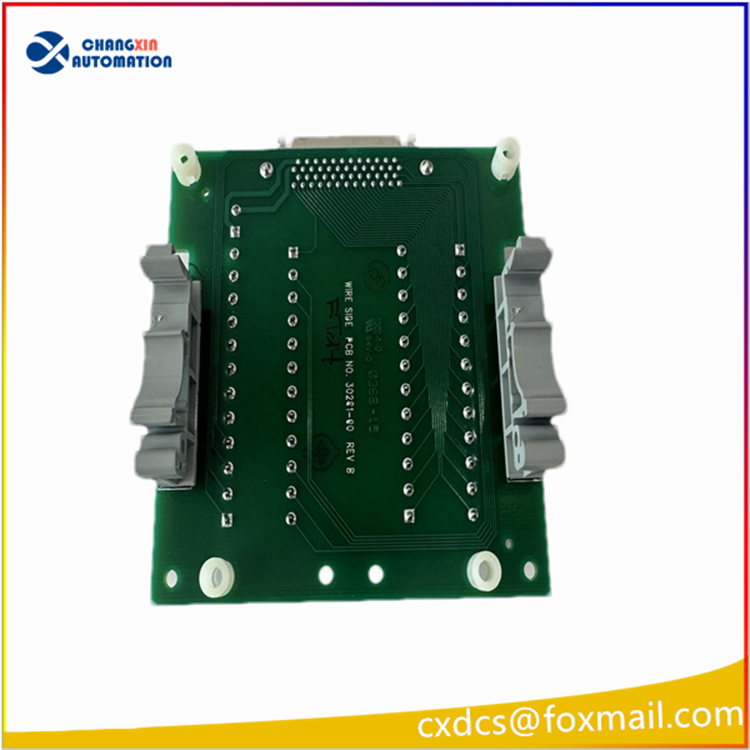

Watlow ANAFAZE PPC-TB50（零件号 30280-00）50 针 SCSI 端子转接板
品牌：Watlow（瓦特隆）ANAFaze PPC-2000 系列配套端子底座 物料编码：30280-00 = PPC-TB50 定位：I/O 信号接线端子板，不是温控主机，是处理器 / CLS 多回路控制器的现场接线中转模块

型号释义

• PPC：PPC-2000 可编程过程控制平台
• TB50：Terminal Block 50 针 SCSI 接口端子座
• 30280-00：原厂零件编号

二、硬件结构与接口

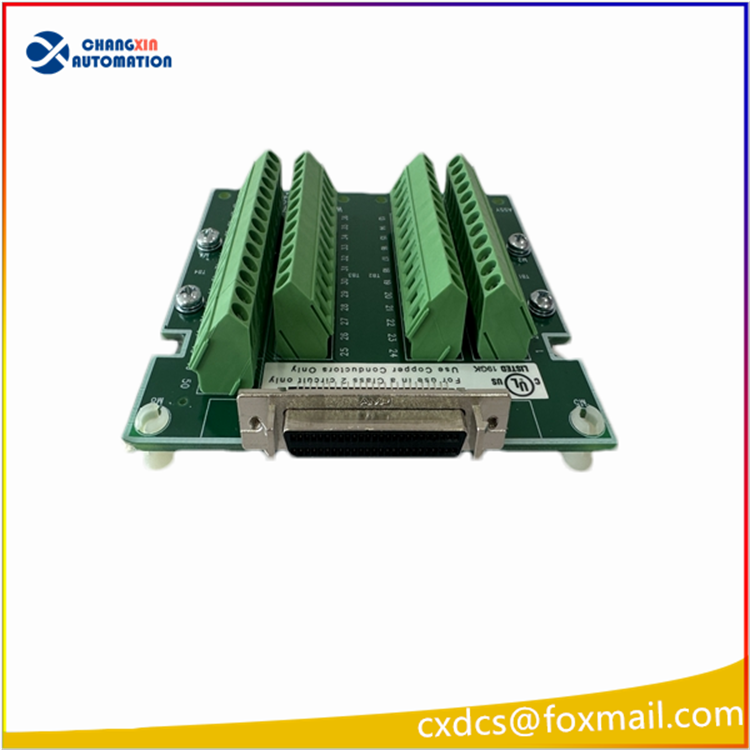

1. 对接端 标准50 针 SCSI 公头，用专用 50 芯屏蔽线缆连接 PPC-2010 主控 CPU、CLS208 多回路温控卡件

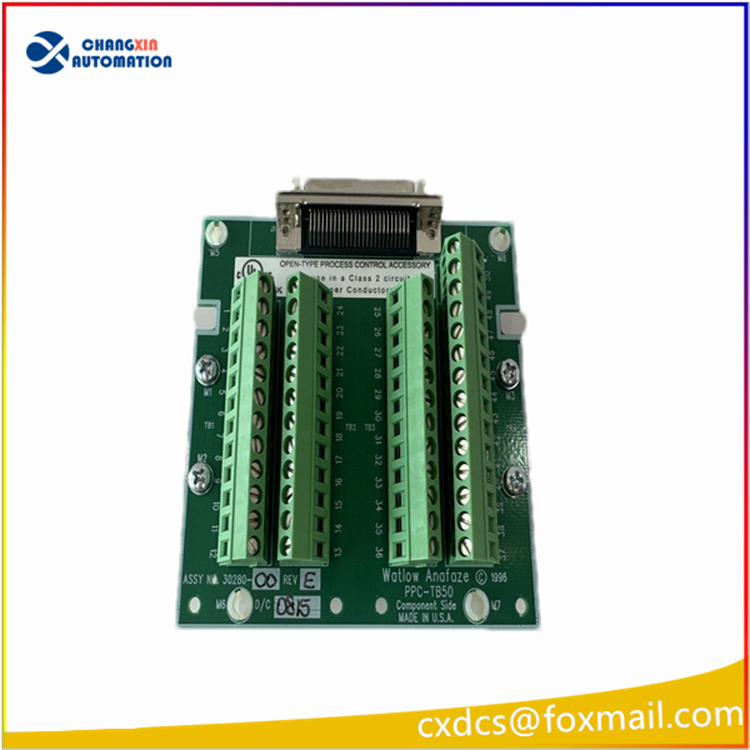

2. 现场接线端 4 组绿色弹簧螺钉端子排，合计48 路数字 DI/DO 点位；线径适配 14~22AWG（0.35~2.0mm²），紧固扭矩 0.5~0.6N・m
3. 拓展兼容

• 可接入脉冲编码器信号
• 支持外挂 SDAC 模拟量采集模块（温度、压力 4–20mA / 热电偶 / RTD）
• 一路脉冲输入预留，适配速度、定位采集

三、电气与安装规格

1. 供电 端子板无源，由主控模块通过 SCSI 线缆馈电 24VDC 回路
2. 安装方式

• DIN35 标准导轨卡扣安装
• 也支持螺丝壁挂固定

3. 环境工况 工作温度：-40℃ ~ +85℃；湿度 5%–95% 无凝露；工业 EMC 抗干扰；CE 安全认证
4. 尺寸标准工控小板尺寸，轻薄省机柜空间

四、核心功能作用

1. 信号分离防护 把主控板精密 SCSI 接口和现场强干扰布线隔离，保护主板针口不被拉扯、短路烧毁
2. 布线简化 机柜内短 SCSI 线连主板，外部粗电缆直接压接端子，施工、检修、换线更便捷
3. 全量 I/O 转接

• 数字输入：限位、温度开关、故障干接点、设备状态反馈
• 数字输出：驱动 SSR 固态继电器、电磁阀、报警指示灯、接触器线圈

4. 系统扩展桥梁 一块 PPC-TB50 配一台 PPC-2010 处理器；多卡系统可多块 TB50 分别对接不同 CLS 温控子卡

五、配套主机体系

1. 主控 CPU：PPC-2010（PPC-2000 系列核心运算单元）
2. 多回路温控卡：CLS208（8 路独立 PID 温控，你之前查询的 ANAFAZE 多回路控制器）
3. 配套线缆：原厂 50 芯屏蔽 SCSI 连接电缆（TB50 ↔ 主板）
4. 同系列端子板对比
   • PPC-TB50：通用 48 点数字 I/O 主端子板（30280-00）
   • PPC-EITB-1：专用编码器脉冲端子小板
