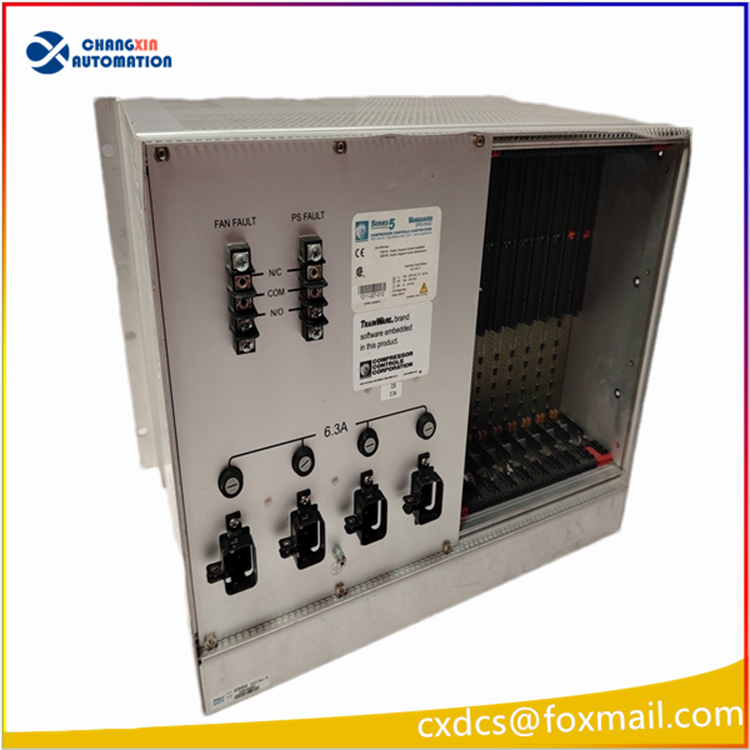

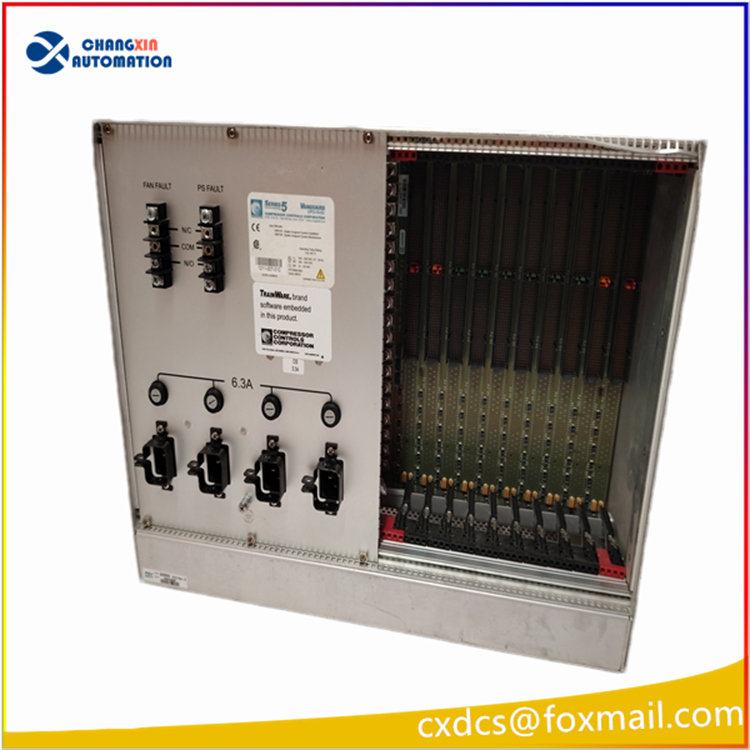

CCC Vanguard CPCI-102-D（标准型号 CPCI-10-D2）10 槽 CompactPCI 整机机架

一、基础产品定位

1. 品牌归属：CCC（Compressor Controls Corporation，霍尼韦尔旗下）Vanguard Series 5 离心压缩机专用控制系统主机机箱
2. 型号纠正：行业通用标准料号为CPCI-10-D2，你标注的 CPCI-102-D 为书写简写误差；是整套防喘振 / 机组主控系统的物理承载基座
3. 总线标准：6U CompactPCI（CPCI）工业欧卡架构，PICMG 2.0 热插拔规范
4. 系统地位：可搭载 MPU 主控卡、TIOC 信号调理 I/O 卡、PSMU 冗余电源、风扇模块，构成完整压缩机安全控制站

二、硬件槽位与背板架构

1. 槽位分配（总计 10 个 6U CPCI 插槽）

• 1 号槽：MPU 主控槽（系统主处理器，运行防喘振、负荷、转速闭环算法）
• 2–9 号槽：通用 I/O 扩展槽（可插 TIOC-555HD、模拟量 / 数字量、通信子卡）
• 10 号槽：备用扩展 / 冗余处理器槽
• 背板自带独立 CPCI 高速并行总线，支持热插拔带电更换板卡，机组运行中维护无停机风险

2. 供电冗余设计

• 双路 AC 输入（100–240VAC 宽压），单电源故障其余全额带载
• 电源内置过压、过流、短路、过热锁存保护，电源状态指示灯实时监控

3. 散热系统

• 后置可拔插调速风扇托盘，故障风扇单独报警
• 机箱铝合金框架整体导热，板卡大面积被动散热，适配化工高温机柜环境

三、电气与机械规格

四、核心系统功能能力

1. 压缩机专用控制内核 背板总线高速对接 MPU 主控，实现离心压缩机三大核心控制：
   • 防喘振闭环（CCC 防喘算法，自适应喘振线偏移）
   • 转速 / 负荷 / 抽汽压力多模式 PID 调节
   • 超速、超温、振动、油压硬接线安全联锁跳闸
2. 多协议通信调度 机箱背板统一分发通信信号：Modbus RTU/TCP、CCC 私有 Vanguard 总线、RS232 调试口，对接厂区 DCS、HMI、远程监控平台
3. 全链路硬件诊断 背板实时巡检每一块板卡、电源、风扇、总线链路；故障代码、跳闸事件、运行时序存入 MPU 闪存，可通过 Vanguard 软件溯源分析
4. 冗余容错扩展 整机可做双机箱 TMR 三重冗余配置，大型 LNG、长输管道增压站零停机安全保障

五、配套兼容板卡清单（同机架直插）

• 主控：MPU 处理器卡、IOC 运算协处理卡
• I/O 信号：TIOC-555HD 高密度信号调理卡、AI 模拟量采集卡、DO 继电器输出卡
• 辅助：PSMU-350 电源模块、FAN-10 散热风扇、时钟同步卡
• 调试：RS232 / 以太网通信适配子卡

六、典型应用行业场景

1. 天然气长输管道：干线离心增压压缩机组防喘振主控站
2. 石油炼化装置：加氢、重整、裂解工艺高压压缩机控制系统
3. 联合循环电厂：燃气轮机配套空气、密封气压缩机组
4. LNG 液化工厂：低温多级压缩、BOG 回收压缩机组安全保护
5. 化工精细工艺：高压反应循环压缩、合成气压缩机组
