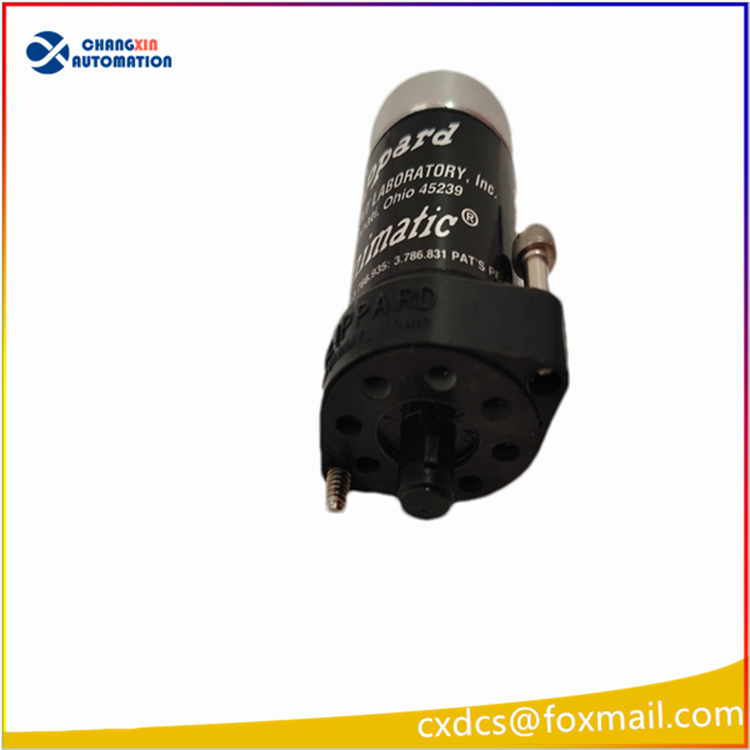

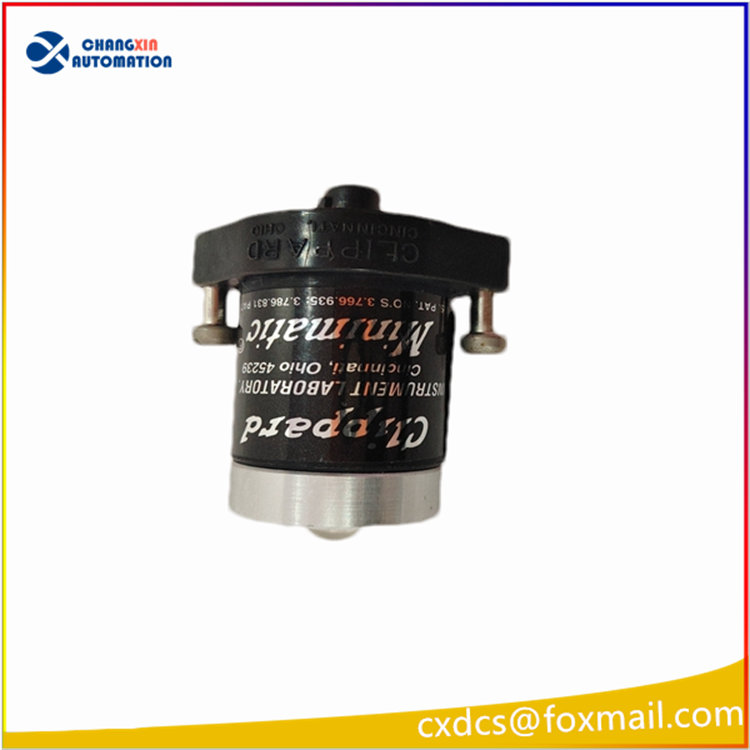

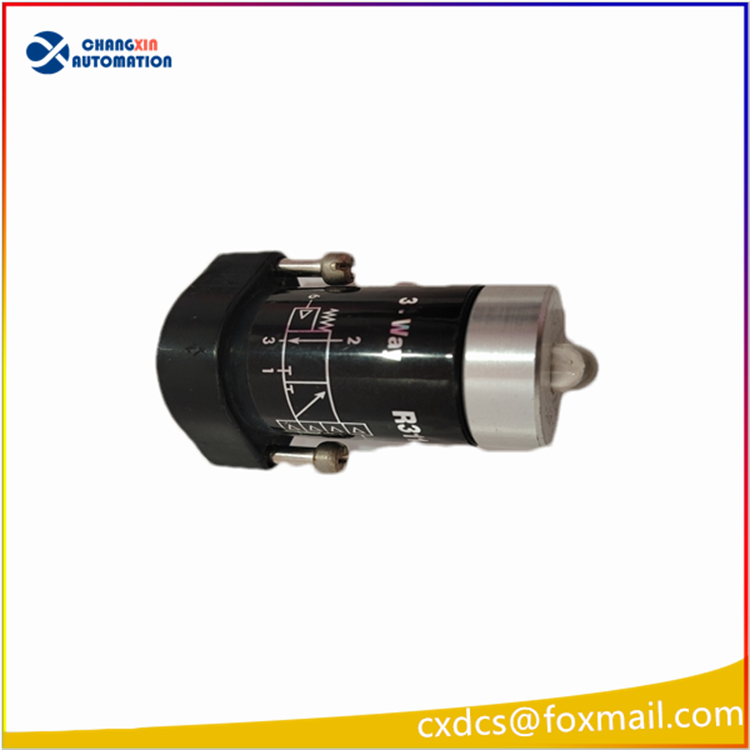

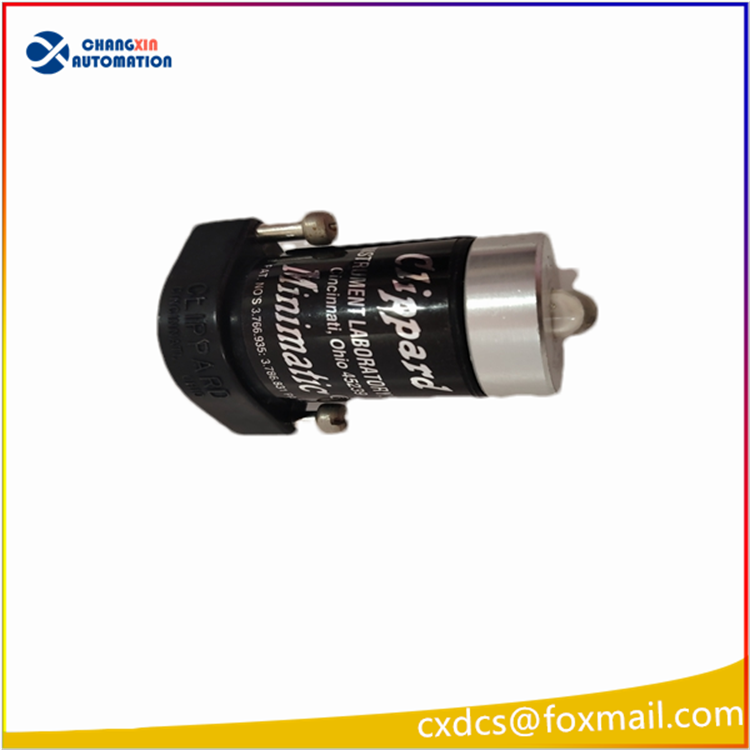

CLIPPARD R-311（R311）四通先导 3 位 2 通弹簧复位微型气控阀

一、品牌与基础定位

1. 品牌：美国 Clippard（Minimatic 系列，全球微型精密气动标杆）
2. 阀型定义：3 路主气路、4 路独立先导输入、弹簧复位模块化气控阀Clippard
3. 核心逻辑：4 个先导口任意一路通气即可驱动阀体换向；必须四路先导全部失压，弹簧才复位；弹簧侧额外带 1 个辅助先导口，可强制复位、覆盖全部四路输入信号Clippard
4. 安装形式：集成阀座底板式安装，多阀可并排汇流排组装

二、精准电气气动参数

三、结构与核心功能亮点

1. 四先导或门逻辑 四路先导为或逻辑，任意一路有气压信号阀体就切换；多信号同时触发不会叠加作用力；只有四路全部泄压才能回弹复位，适合多条件触发保护回路
2. 强制超控辅助先导 弹簧端单独一路辅助先导，通气后可直接压回阀芯，强制抵消四路所有输入信号，用于急停、手动复位、安全闭锁场景Clippard
3. 灵活回路组态

• 可设常闭 NC / 常开 NO两种基础气路模式
• 封堵排气口可直接改成 2 通阀使用
• 可做气流分配、选通、分流换向单元，替代多只小型阀简化管路Clippard

4. 无泄漏精密密封 Micro-gap 微间隙阀芯设计，启闭瞬间咬合密封，全程几乎无串气损耗；带可视位置指示标，直观查看阀芯状态
5. 材质耐久配置 阳极氧化铝阀体、不锈钢弹簧与阀芯、FKM/NBR 耐油耐温密封件，适配工业长期连续启停工况

四、典型应用场景

1. 设备安全联锁 压机、注塑机、自动化夹具：4 处安全检测（门护、光电、急停、压力）全部到位才允许气缸动作；任意一处失效立刻锁止
2. 压缩机 / 风机保护回路 多测点压力、温度、振动信号任一超标，快速切断加载阀、放空阀
3. 实验室精密气动装置 半导体、检测仪器、流体配比设备，狭小空间多路信号集中换向控制
4. 机器人与输送线 多工位到位信号汇总驱动顶升、阻挡气缸，简化气动控制柜布线数量
5. 替代兼容 可直接替换 R301、R321 基础双先导阀，无需改动汇流底板，仅增加多路信号接入能力Clippard

五、供货与替换信息

1. 供货状态：Clippard 原厂持续量产，全新原装现货充足；同时有拆机翻新测试件流通
2. 质保：原厂标准质保 12 个月；贸易商拆机件常规提供 12 个月通电质保
3. 同系列拓展

• R312：双先导版本；R301：单先导基础款；R400 系列大流量汇流阀

4. 配套配件：专用安装密封垫片、汇流底座、节流调速接头可成套采购
