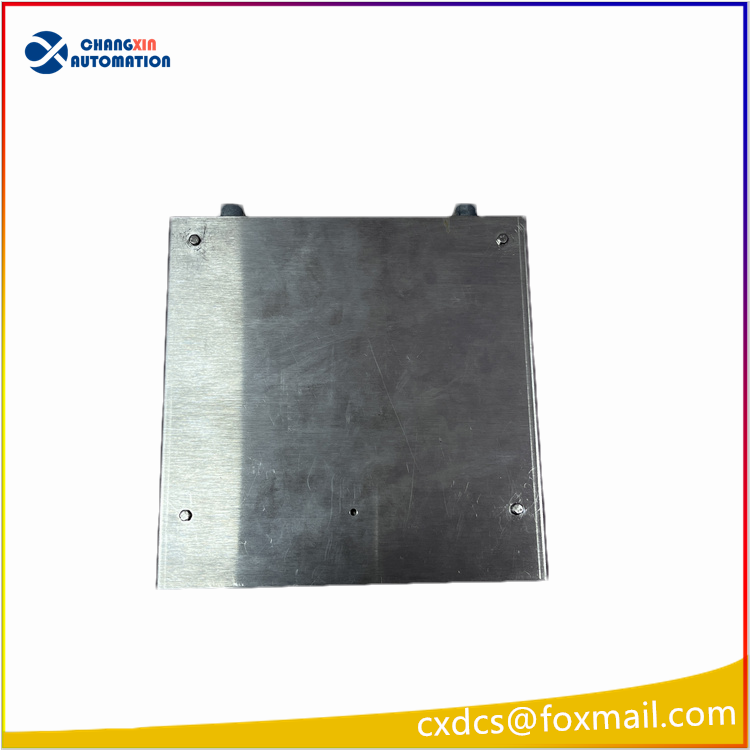

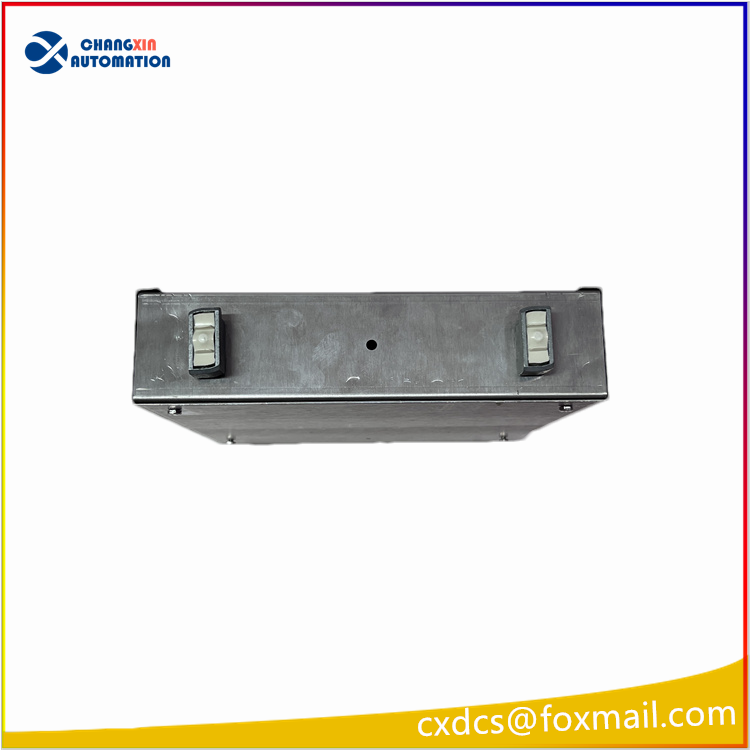

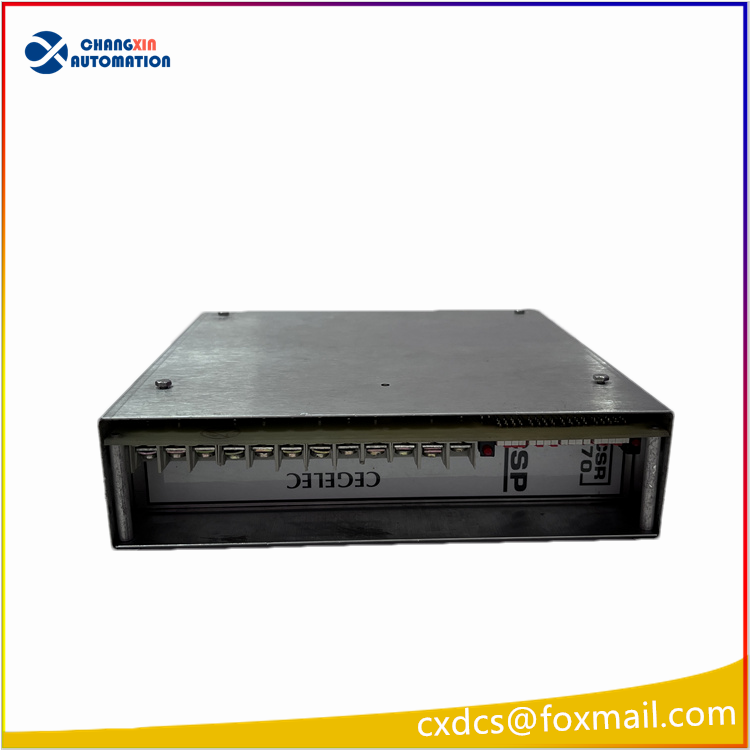

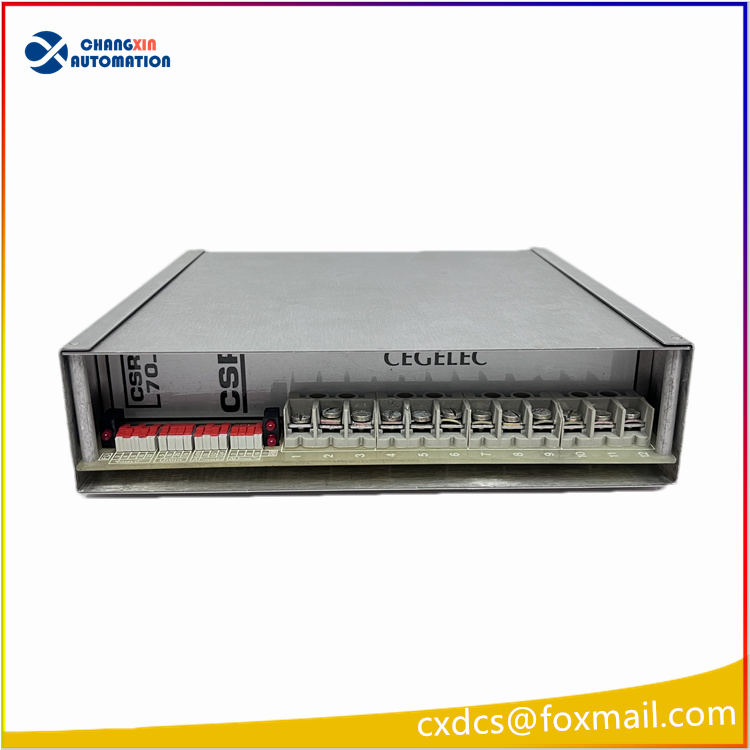

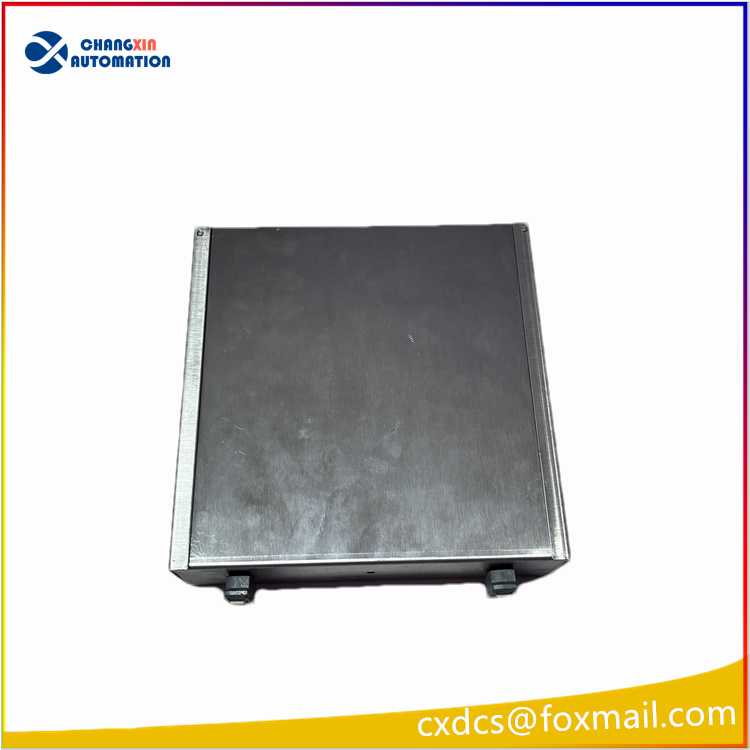

CEGELEC CSR70 工业控制模块

一、基础产品定位

1. 品牌归属：法国 CEGELEC（后并入阿尔斯通 Alstom，工控产品线后续归属施耐德 Schneider）
2. 系统系列：属于COS机架式 PLC 控制系统核心单元模块
3. 产品类型：COS 系统主控 / 扩展处理模块，同系列常搭配 CSP 基座底板成套使用（CSP+CSR70 整套运行）
4. 供货状态：原厂早已停产，市场流通全新库存件、拆机测试翻新件；海外工控经销商全新件标价约 700 美金，净重 1.98kg

二、核心硬件与电气参数

成套配置（CSP 底板 + CSR70 模块）

• 供电电压：标准 DC24V 直流供电
• I/O 点位：32 路数字输入 + 32 路数字输出集成通道
• 运算速度：单指令扫描 1.2ms，中小型流程控制响应稳定
• 通信协议：原生支持 Modbus RTU/TCP、Ethernet/IP 工业总线协议
• 物理尺寸：200×100×80mm，DIN 导轨机架安装
• 工作环境温度：-20℃ ~ +60℃，控制柜密闭工况稳定运行
• 防护：PCB 带三防涂层，EMC 工业抗干扰等级，IP20 柜体安装防护

CSR70 单机本体

• 整机重量：1.98kg（独立模块不含底板）
• 背板接口：COS 系统专属高速并行背板总线，多模块机架级联扩展
• 诊断：板载硬件故障自检，通道断线、短路、过载实时报警

三、功能架构特点

1. 模块化堆叠扩容 依托 CSP 底座背板，可多块 CSR70 并联扩展 I/O 容量，机架可扩展上百点开关量回路，适配中小型产线、泵站、辅机联锁。
2. 多协议通信互通 既能本地背板对接 COS 系统模拟量、继电器模块，也可以太网对接上位 SCADA、HMI 触摸屏、第三方变频器 / 仪表。
3. 工业级多重保护 内置过压、过流、短路、过热硬件闭锁保护；输出回路带 RC 吸收缓冲，适配感性负载（接触器、电磁阀）频繁启停。
4. 老旧设备适配性强 大量服役于 90 年代 - 2010 年欧洲进口设备，如造纸、冶金轧机、水处理泵站、电厂辅控、港口起重机组老旧 CEGELEC Alspa/COS 控制系统。

四、典型应用场景

1. 冶金金属加工：轧钢生产线辊道、冷却、剪切机组逻辑联锁控制
2. 水处理环保：污水厂曝气、泵阀、加药成套自控柜
3. 造纸制浆：纸机传动、烘缸、压光机辅助逻辑控制
4. 电力辅机：电厂循环水、除灰、脱硫小型就地控制柜
5. 港口起重：老式龙门吊、门机小车 / 大车动作安全联锁
