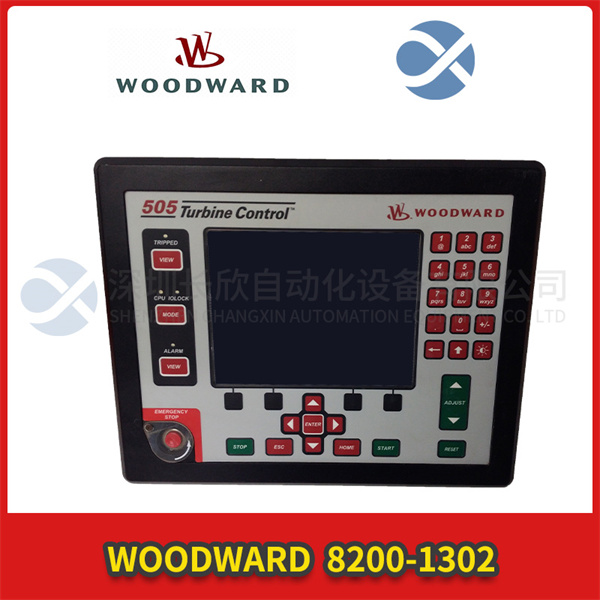

WOODWARD 8200-1302 505D系列 数字调速器

WOODWARD 8200-1302 是伍德沃德 505D 系列的一款船用/危险区域专用数字调速器，以下是对其的详细介绍：

一、核心功能

1. 转速与负荷控制：集成图形化人机界面（HMI），用于蒸汽/燃气轮机与发电机组的转速、负荷控制与安全保护。
2. 自动启动序列：支持热/冷态启动自动序列，可接入温度信号优化启动曲线。
3. 临界转速避让：具备三个转速段临界转速避让功能，防止共振损伤转子。
4. 安全保护：提供10路外部报警输入、10路外部DI跳闸输入，事件带RTC时间戳便于追溯；配备紧急跳闸键与失电/失气保护逻辑，降低安全风险。
5. 通信与集成：标配Modbus接口，可接入DCS/PLC实现远程监控；支持离线配置与在线校准，提供配置/运行/校准三种工作模式。

二、硬件配置

1. 供电规格：支持18-36 VDC低压直流供电，典型工作电流4.3 A。

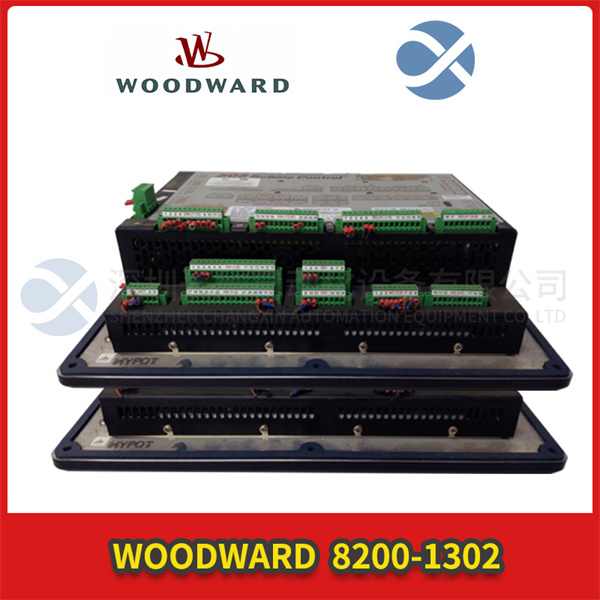

2. 输入接口：

   • 速度输入：2路冗余通道，兼容磁电传感器（MPU）、电涡流/接近探头。
   • 模拟输入：8路4-20 mA（带回路供电），可配置27种功能（如温度、压力、负荷反馈）。
   • 开关输入：20路触点输入（含4路默认功能：停机、升速、复位、降速），10路外部告警+10路跳闸DI。

3. 输出接口：2路4-20 mA模拟输出，8路C型继电器触点输出。

4. 操作面板：图形化面板+按键（含紧急跳闸键、导航键、软键），4个状态LED，支持多语言与事件时间戳。

三、环境适应性

1. 工作温度：-30℃至70℃，存储温度-40℃至85℃，适配海上/工业恶劣环境。
2. 防护等级：IP54防护，具备ATEX Zone 2危险区认证、IACS UR E10船用认证，污染等级3。

四、应用场景

1. 船舶领域：用于船舶主辅机涡轮控制，满足船级社认证要求。
2. 工业领域：适用于海上平台燃气/蒸汽轮机、石油化工Zone 2区压缩机驱动涡轮、电厂中小型发电机组调速与保护。

五、核心优势

1. 双认证适配：船级与危险区双认证，满足苛刻环境需求。
2. 集成HMI设计：无需额外操作终端，降低集成成本。
3. 高精度控制：控制算法成熟，调速精度高，保障机组稳定与供电/驱动质量。
4. 备件通用性：适配原厂替换与系统改造，维护便捷。
