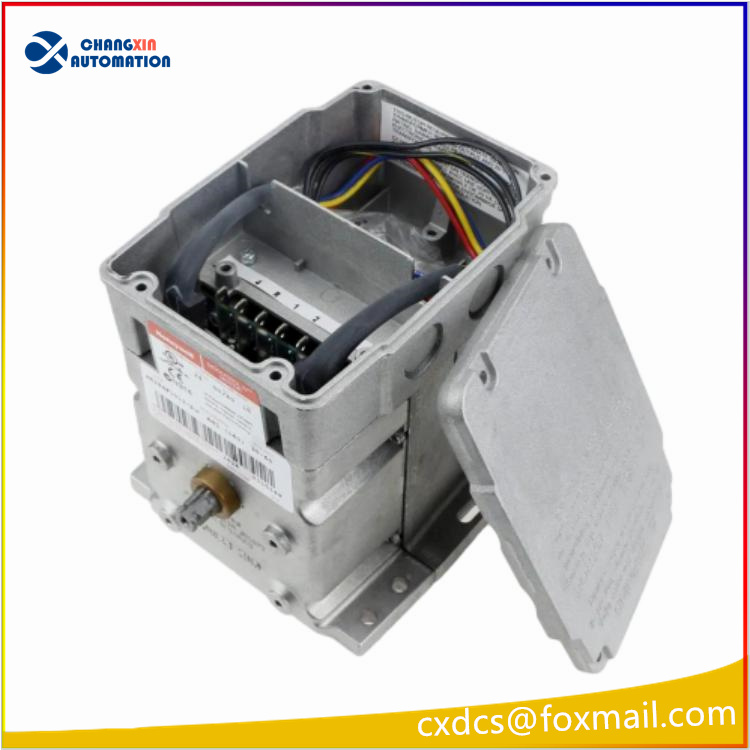

Honeywell M7284A1079 伺服马达

产品描述

Honeywell（霍尼韦尔）M7284A1079，属于 Modutrol IV 系列电动比例执行器（伺服马达），是工业燃烧系统专用风门 / 燃料阀驱动机构。该型号为弹簧复位型比例马达，配备双输出轴，内置位置反馈电位器；断电时依靠弹簧自动复位至安全位置，外壳为铸铝材质，防护等级 NEMA 3，具备防雨防尘能力。接收控制器 4-20mA 或 2-10Vdc 比例控制信号，可在 0~160° 范围内连续调节阀门或风门开度，行程可现场设置 90° 或 160°，广泛用于工业锅炉、燃烧器的燃料与空气配比调节，可直接替换旧款 Modutrol 系列老款执行器。



产品参数

• 型号：M7284A1079
• 产品类型：Modutrol IV 弹簧复位型电动比例执行器（燃烧伺服马达）
• 供电电压：200~240V AC，50/60Hz
• 输出扭矩：150 lb-in（约 17 N・m）
• 输出轴：两端双轴输出，方轴 3/8 英寸（9.5mm）
• 控制信号：4~20mA / 2~10V DC 比例输入
• 行程：现场可调，90°~160°
• 动作时间：30~60 秒（满行程）
• 复位方式：内置弹簧断电自动复位
• 外壳材质：铸铝壳体
• 防护等级：NEMA 3（直立安装，防雨防尘）
• 工作环境温度：-40℃ ~ +60℃
• 内置元件：集成位置反馈电位器，可选辅助微动开关
• 安装方式：底座落地式安装
• 重量：约 1.3kg
• 认证：CE、UL 认证

产品运用

• 工业燃烧系统：燃气 / 燃油燃烧器、锅炉燃料阀与空气风门的比例联动调节，实现空燃比控制
• 热力电厂：工业锅炉、热水炉燃烧负荷调节
• 石化行业：加热炉、工艺焚烧炉的风门与燃料调节阀驱动
• 暖通空调：大型风道风阀连续调节
• 改造项目：替换老旧 M644、M944、M945 系列霍尼韦尔旧款比例马达
• 热处理设备：热处理炉、烘干炉燃烧系统的燃料流量调节

同系列型号（Modutrol IV 系列）

1. M7281A：单轴基础型比例执行器
2. M7282A：单轴弹簧复位型执行器
3. M7284A：双轴弹簧复位型（M7284A1079 为此子型号）
4. M7285A：双轴无弹簧复位比例马达
5. M7294A：大扭矩 Modutrol IV 执行器
6. M6284 系列：紧凑型 Modutrol IV 执行器
