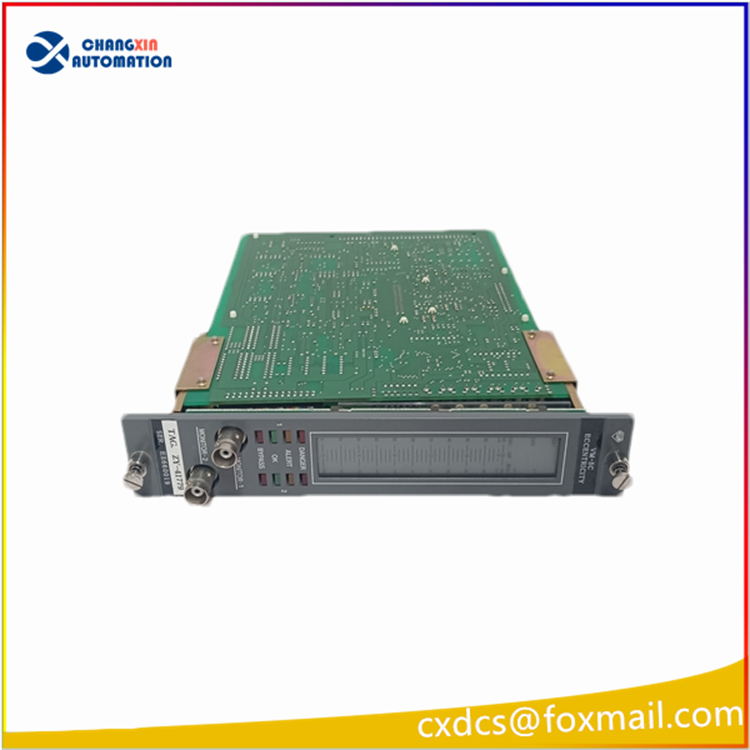

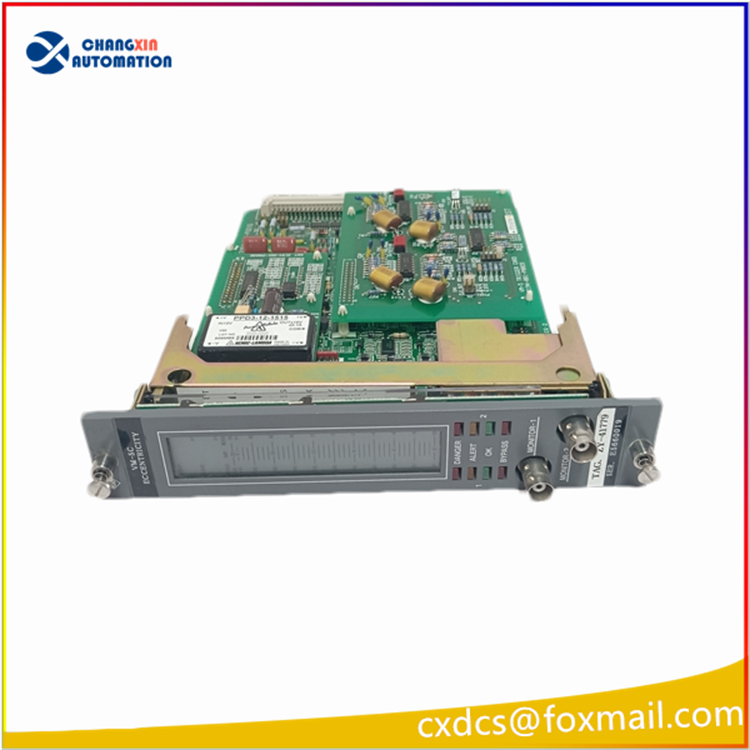

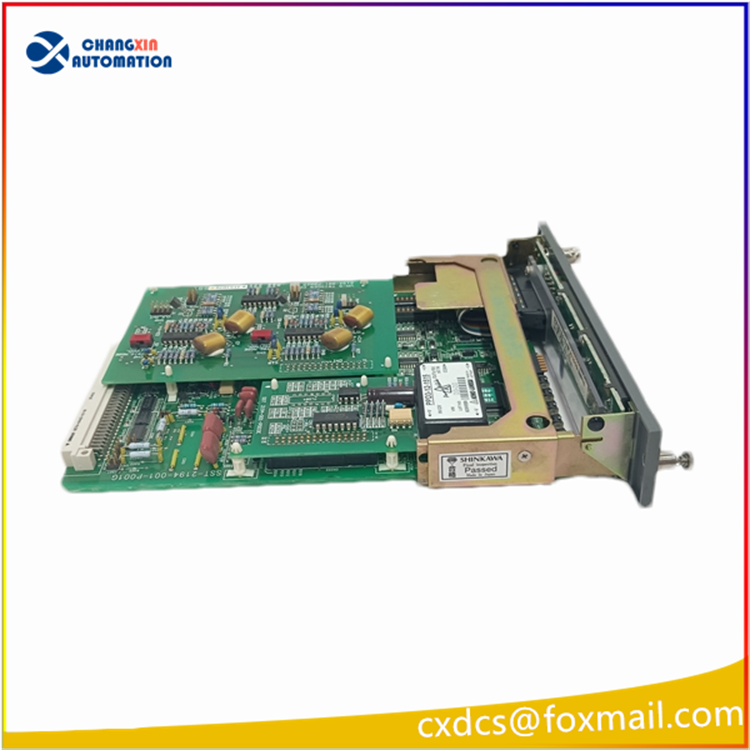

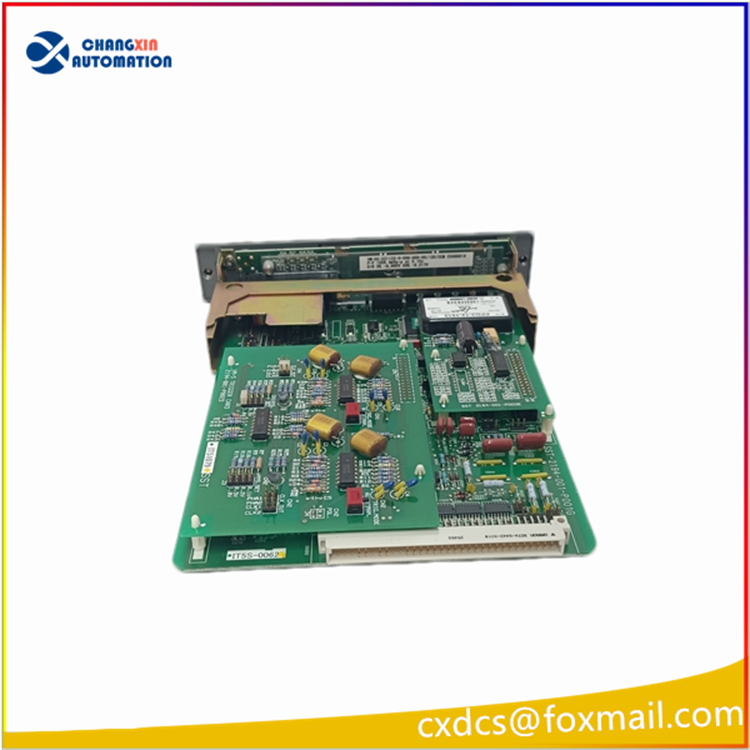

SHINKAWA VM-5C SST-2194-001-P001G 双通道轴位移 / 轴振动通用型 TSI 监测模块

SHINKAWA（新川）VM-5C SST-2194-001-P001G 双通道轴位移 / 轴振动通用型 TSI 监测模块

一、基础信息

• 品牌：日本 SHINKAWA 新川电机
• 型号：VM-5C SST-2194-001-P001G
• 所属系统：VM-5 系列机架式汽轮机安全监测（TSI）系统，兼容 8 槽 / 10 槽标准机架，支持热插拔在线更换
• 产品定位：双通道电涡流位移类通用监测卡，适配 FK 系列电涡流探头，可通过面板参数组态实现多类轴系参数监测：轴振动、轴向位移、转子偏心、键相转速，是火电、燃气轮机 TSI 系统核心保护卡件，符合 API 670 工业标准

二、核心硬件参数

1. 信号输入配置

• 双通道独立采集（CH1、CH2），两路完全隔离互不干扰
• 适配传感器：SHINKAWA FK 系列电涡流非接触式位移探头，模块内置高频振荡驱动与间隙电压检测回路
• 测量量程可面板自定义：0～200μm、0～500μm、0～1mm、0～2mm 等多档位移量程
• 前面板两路 BNC 缓冲输出：可引出原始探头高频信号，用于现场示波器调试、故障波形捕捉
• 内置探头断线、短路、间隙超限硬件诊断功能

2. 供电与环境

• 工作电源：DC24V / AC100～120V 双规格可选
• 工作温度：0℃～+65℃，PCB 全板三防涂覆，抗粉尘、电磁干扰
• 安装方式：VM-5 系列标准机架插卡式，支持不停机热插拔更换

3. 输出接口配置

1. 隔离模拟量变送输出：4～20mA / 1～5VDC 可选，上传实时测量值至 DCS、PLC 系统远程监视
2. 两级报警继电器
   • ALERT：一级预警报警（可延时防抖）
   • DANGER：二级危险联锁跳闸（驱动 ETS 遮断回路）
3. 传感器故障专用继电器：探头断线、线路短路、安装间隙异常时独立报警输出
4. 支持首出故障锁存、报警旁路、峰值保持功能，可记录机组启停偏移量

4. 人机与通讯

• 前面板数字按键 + 数码管就地组态：量程、报警值、滤波参数、输出类型全部本地设置，无需上位软件
• 可通过机架通讯卡扩展 RS485 Modbus RTU，接入新川 infiSYS 上位监测系统做趋势分析、故障存储

三、核心功能

1. 多参数灵活组态监测 单块模块可灵活配置为：轴径向振动、轴向推力位移、转子偏心、键相转速四类测量模式，通用性强，可减少备件种类。
2. 电涡流探头全回路诊断 实时监测探头前置器间隙电压，一旦线路断路、短路、安装间隙超出线性区间，立即触发故障报警，杜绝测点失效导致保护失灵。
3. 安全联锁保护逻辑 双通道可独立设置报警阈值，也可配置二取一、二取二表决逻辑，防止单点线路干扰造成机组误跳闸。
4. 机组启停过程数据记忆 内置峰值锁存功能，自动记录机组暖机、升速、带负荷全过程轴偏移、振动数值，用于转子不平衡、动静摩擦故障溯源分析。

四、典型应用场景

1. 火力、燃气、水轮发电机组 TSI 安全监测系统：汽轮机 / 发电机轴振、轴向位移、偏心保护
2. 大型压缩机、鼓风机、透平类旋转设备轴系安全联锁保护
3. 石油化工、冶金关键动力设备状态在线监测与停机保护
