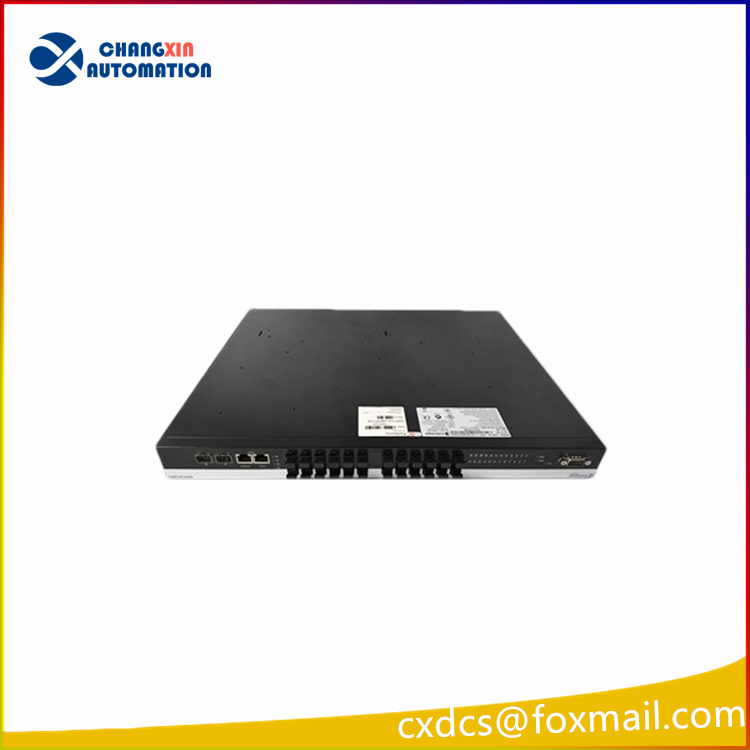

Foxboro RH102AN（型号全称：X440G2-24FX-GE4 RH102AN）

产品概述

一、核心端口配置

1. 24 路 100Base-FX 百兆光纤 SFP 端口（LC 接口） 多用于 DCS 控制器、远程 IO 机柜光纤远距离组网，抗电磁干扰，适合厂区长距离布线
2. 4 路千兆 SFP 扩展插槽（1000BASE-X） 可插千兆光 / 电 SFP 模块，用于交换机堆叠、上联厂区管理网
3. 1 路 RJ45 串口 Console 调试口、1 路千兆带外管理网口
4. 双 7 针冗余电源输入接口，支持双路电源热备防断电

二、关键性能参数

• 交换容量：128 Gbps
• 包转发速率：95.2 Mpps
• 操作系统：ExtremeXOS，支持 Web、CLI、SNMP 远程网管
• 堆叠：多 8 台同系列交换机堆叠扩容
• 供电：交流 100~240V 宽幅自适应，支持冗余电源
• 安装：标准 19 英寸机架 1U 上架式
• 工作温度：0℃ ~ 60℃，工业宽温、抗震动、强电磁兼容
• 认证：UL、CE、FCC 工业安全认证

三、主要功能特性

1. 高可靠冗余设计 双电源输入、可插拔冗余风扇，支持环网冗余、MRP/ERPS 工业环网协议，网络故障毫秒级切换，保障 DCS 控制链路不中断。
2. 三层路由能力 支持静态路由、OSPF、BGP，可实现跨网段 DCS 控制网与全厂 MES、监控网安全隔离互通。
3. 工业安全管控 VLAN 划分、ACL 访问控制、802.1X 接入认证、端口安全、DHCP Snooping，防止控制网非法接入攻击。
4. 工业协议兼容 完美适配 Foxboro DCS 专用控制协议，同时支持 Modbus TCP、EtherNet/IP、Profinet 等主流工业以太网协议。

四、典型应用场景

• Foxboro I/A、Evo DCS 系统控制网核心交换机
• 化工、电力、炼油厂多机柜光纤环网组网
• 远程控制室、现场机柜间远距离光纤通讯汇聚
• 全厂自动化控制系统冗余骨干网络搭建
