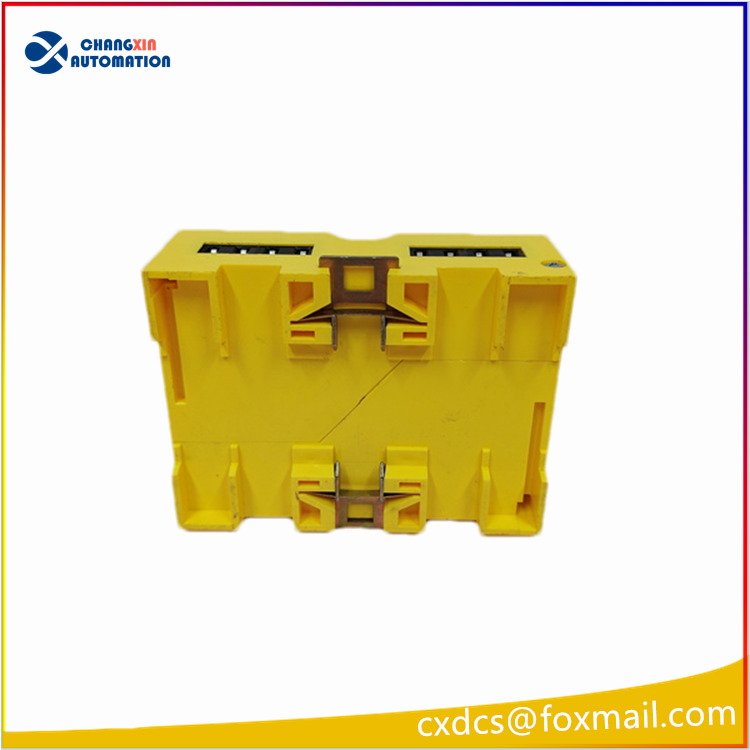

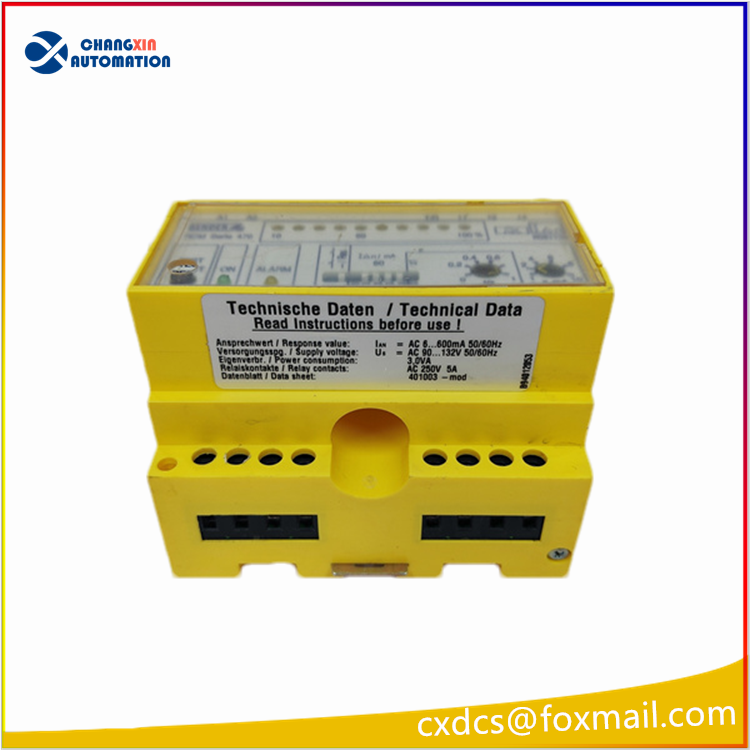

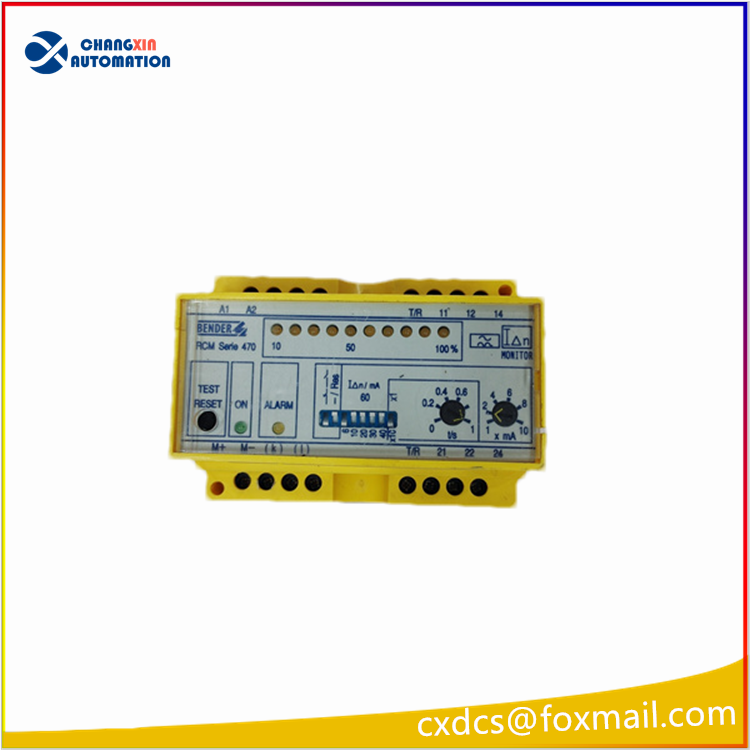

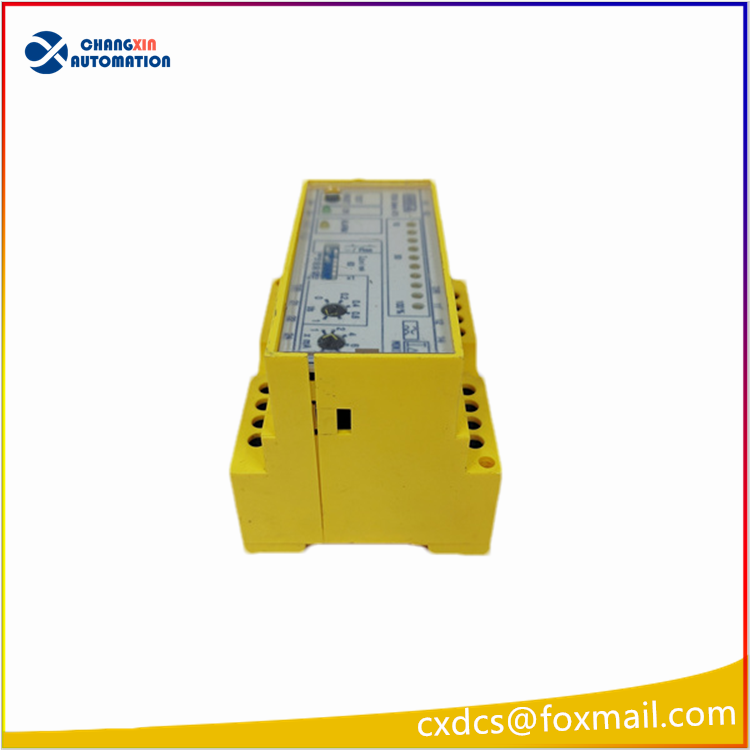

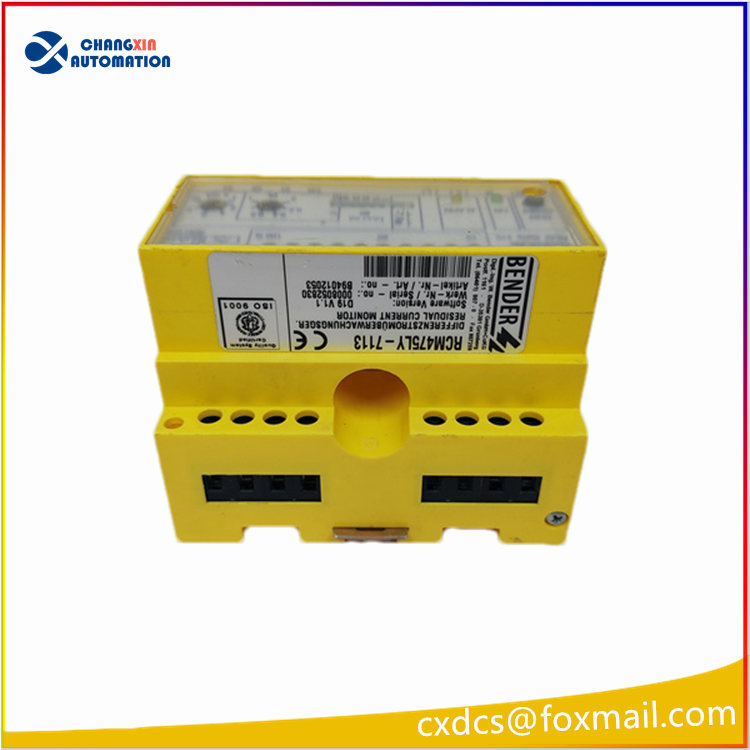

BENDER RCM475LY-7113 剩余电流绝缘监测模块

一、基础产品信息

• 品牌：德国 BENDER（本德尔，电气绝缘安全监测知名品牌）
• 型号：RCM475LY-7113
• 产品类型：剩余电流监视器（RCM）+ 绝缘故障定位模块
• 安装方式：标准 35mm DIN 导轨安装，工业机柜内使用
• 供电规格：DC 24V
• 适用电网：单相 / 三相交流 TN、TT 接地系统

二、核心测量参数

1. 泄漏电流检测范围：6mA～600mA，灵敏度可调
2. 绝缘电阻测量量程：0.1MΩ～10GΩ，测量精度 ±2%
3. 故障响应延时：0～10s 可调，可规避瞬时干扰误报警
4. 配套设备：需外接 BENDER 系列零序电流互感器，多路回路绝缘漏电巡检

三、主要硬件功能

1. 多路回路漏电巡检

2. 两级报警继电器输出

• 预警继电器：漏电达到预设预警值，用于上位 DCS/PLC 远程提示
• 故障继电器：漏电超安全阈值，可联动断路器、急停回路切断负载，防止触电、电气火灾

3. 通讯功能

4. 故障波形诊断

四、电气环境参数

• 工作温度：-20℃～+60℃
• 存储温度：-40℃～+75℃
• 防护等级：IP20（机柜安装）
• 功耗：≤12W
• 认证：CE、UL，符合 IEC62020 剩余电流监测标准

五、典型应用场景

1. 工业生产线、数据中心不间断供电系统漏电防护
2. 光伏、风电、储能变流器绝缘安全监测
3. 港口起重、冶金、造纸、化工大功率变频设备接地故障巡检
4. 医院、实验室 IT 不接地供电系统绝缘在线监测

六、同系列型号区分

• RCM475LY-7113：DC24V 供电，多路回路定位 + Modbus 通讯高配款
• RCM475LY-11：基础款，仅本地报警无总线通讯
• RCM475LY-13：AC110V 交流供电版本，无远程通讯
