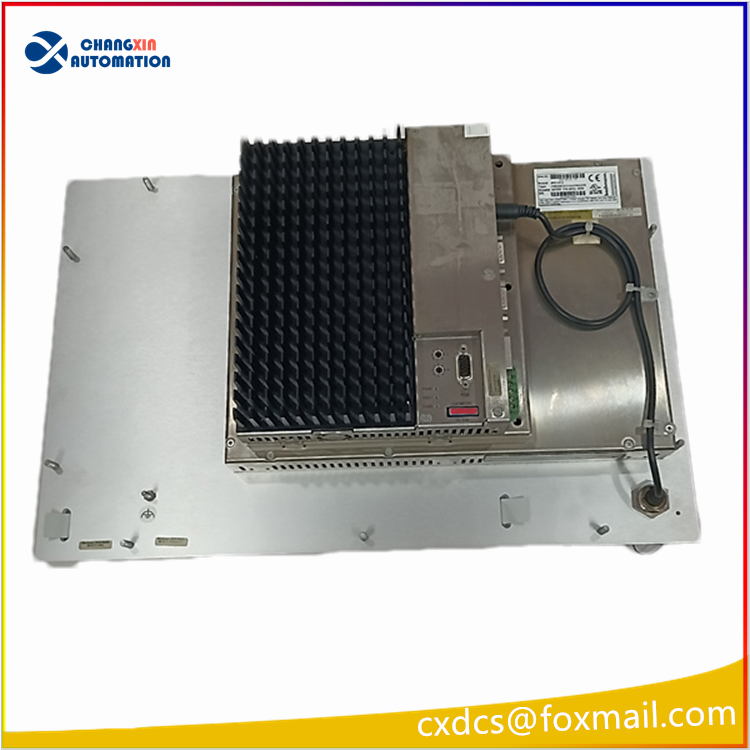

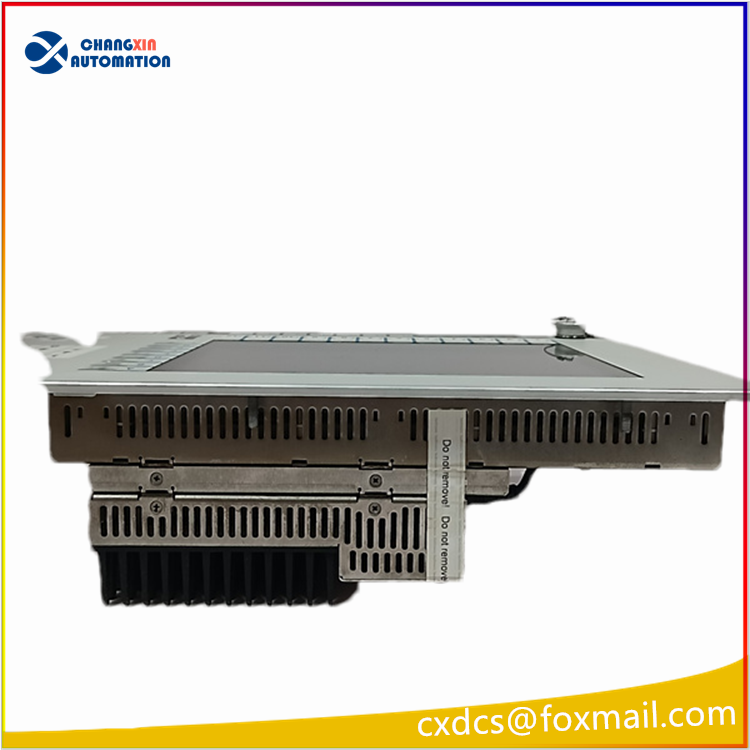

Bachmann IPC1412 嵌入式工业一体机（HMI + 工业 IPC）

一、基础信息

• 品牌：Bachmann（奥地利巴赫曼）

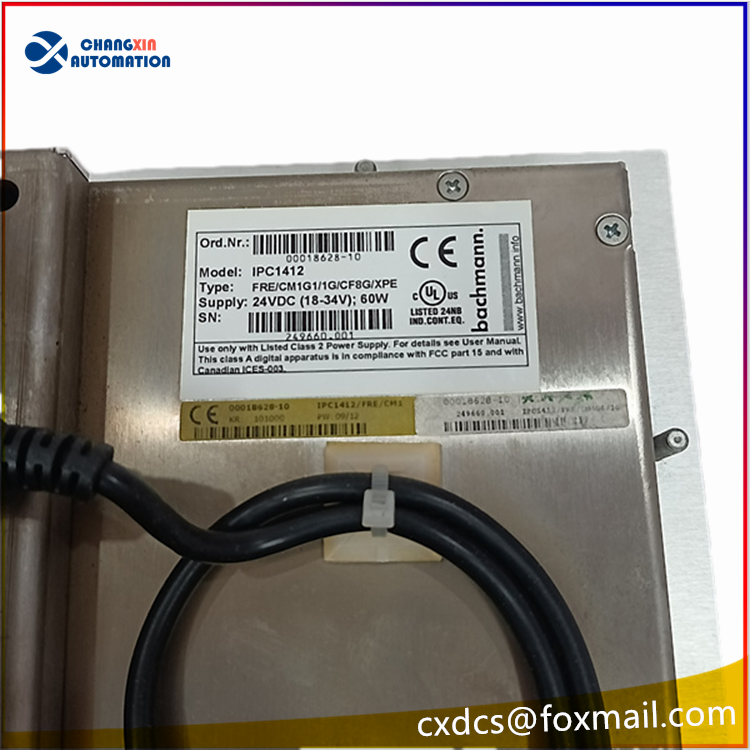

• 型号：IPC1412，常用配置型号：FRE-CM1G1-1G-CF8G-XPE
• 产品类型：12 英寸嵌入式工业触控一体机（HMI + 工业控制计算机二合一）
• 安装方式：控制柜面板嵌入式安装
• 产品状态：原厂已停产，多用于风电、注塑机、工业机组老旧设备备件替换
• 供电：DC24V（18～34VDC），整机功耗约 60W

二、硬件核心配置

1. 处理器：Intel 工业级低功耗 Atom/Celeron 嵌入式 CPU，无风扇散热设计，抗粉尘、抗震抗电磁干扰
2. 内存：标配 1GB 工业宽温内存
3. 存储：8GB CF 卡（CompactFlash 工业闪存卡），替代机械硬盘，防震动损坏，适合车载、风电、注塑等工况

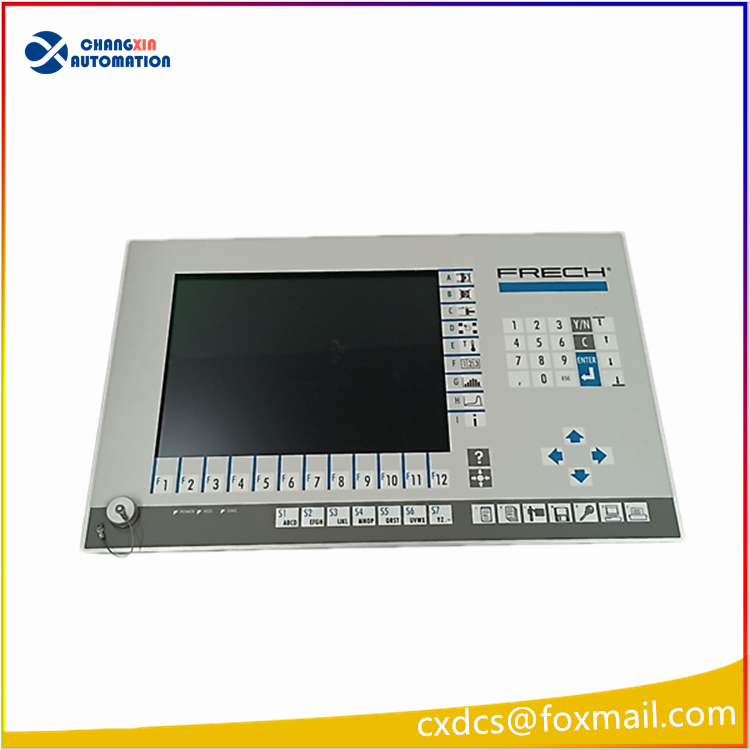

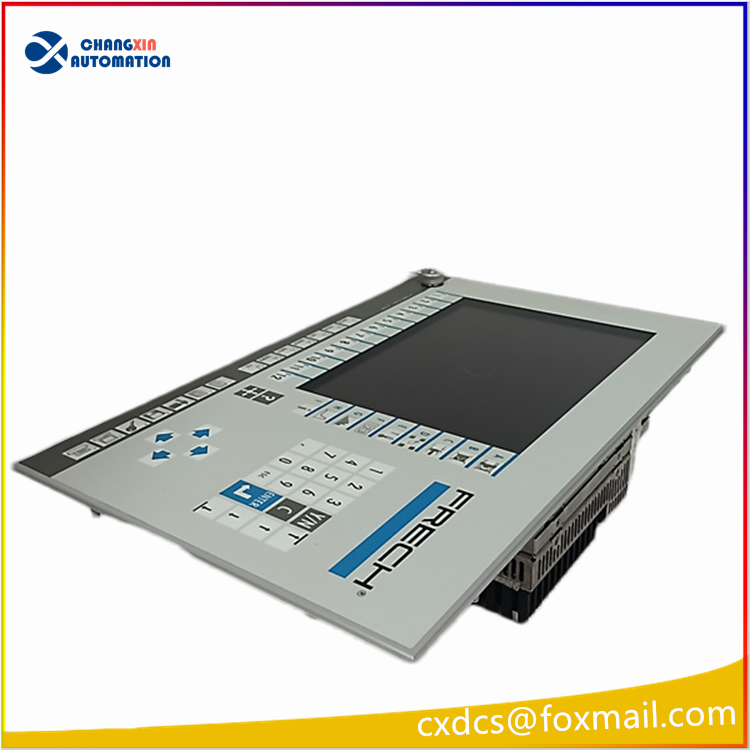

4. 屏幕：12 英寸工业液晶显示屏，电阻式触控；面板集成薄膜功能按键 + 急停旋钮、档位开关，可就地操作设备启停、参数设定
5. 操作系统：预装Windows XP Embedded（XPE）工业嵌入式系统，支持运行 SCADA 监控软件、组态程序、巴赫曼实时控制程序

三、标配硬件接口

• 网口：多路千兆以太网，对接 PLC、DCS、上位监控系统
• 串口：RS232/RS422/RS485，支持 Modbus、Profibus 等工业总线通讯
• USB 接口：用于程序拷贝、外设接入、固件升级
• VGA、PS2、CAN 总线接口，适配巴赫曼实时控制系统组网
• 背部航空插头强电供电端子，工业级防水防尘接线设计

四、核心功能

1. 就地人机操作（HMI） 实时监控设备运行参数、故障报警、趋势曲线查看；通过面板按键 + 触控完成设备启停、参数修改、模式切换、故障复位；集成安全急停旋钮，保障现场操作安全。
2. 工业数据采集与网关转发 作为中控数据上位机，采集巴赫曼 PLC、各类现场仪表、变频器数据，做协议转换、数据归档、事件记录，上传至厂区 SCADA 系统。
3. 机组实时控制运算 可运行嵌入式控制程序，配合巴赫曼 CPU 模块实现风电变桨控制、注塑成型闭环控制、大型机组状态监测与保护逻辑运算。
4. 故障存储与溯源 本地 CF 卡长期存储故障日志、运行历史数据，方便设备故障复盘、运维分析。

五、关键电气环境参数

六、典型应用场景

1. 风力发电机组主控系统：风机就地监控、变桨系统操作、故障数据记录（巴赫曼风电经典配套 HMI）
2. 大型注塑、压铸成型设备：FRECH 等高端液压注塑机工艺参数监控、成型闭环控制
3. 水电、余热发电机组就地操作站、励磁 / 调速系统上位监控
4. 船舶、矿山、冶金重型设备嵌入式控制与就地运维操作台
5. 老旧工控系统技改、故障一体机备件更换、程序迁移升级
