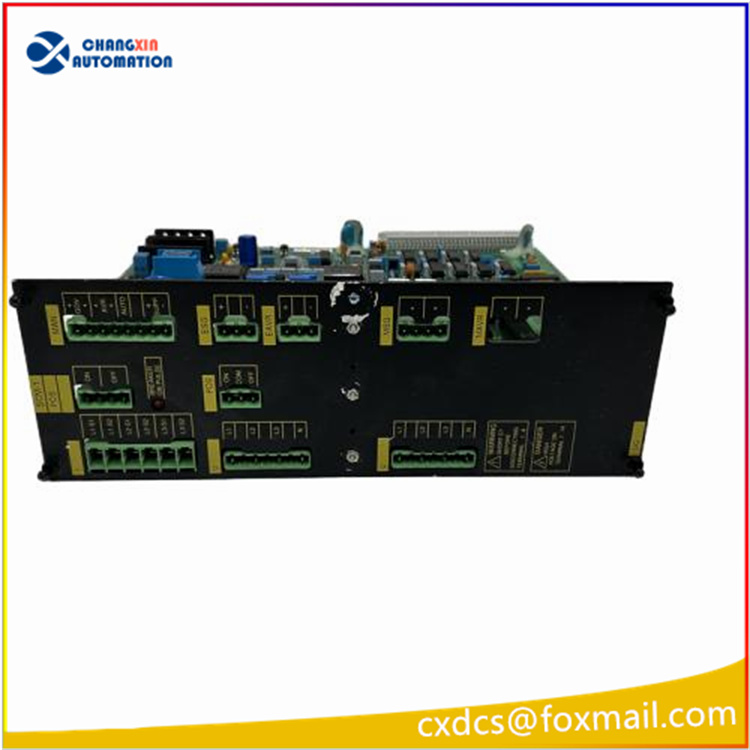

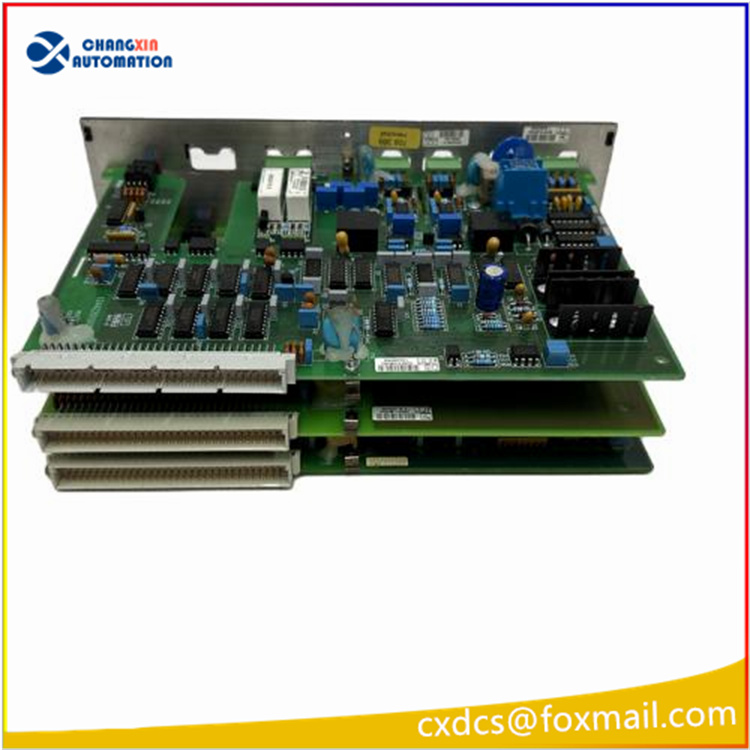

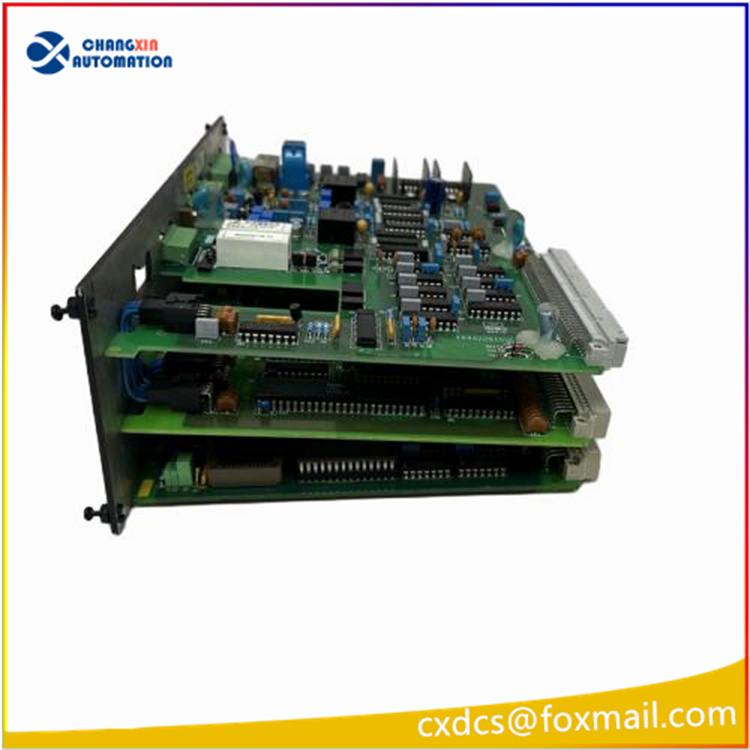

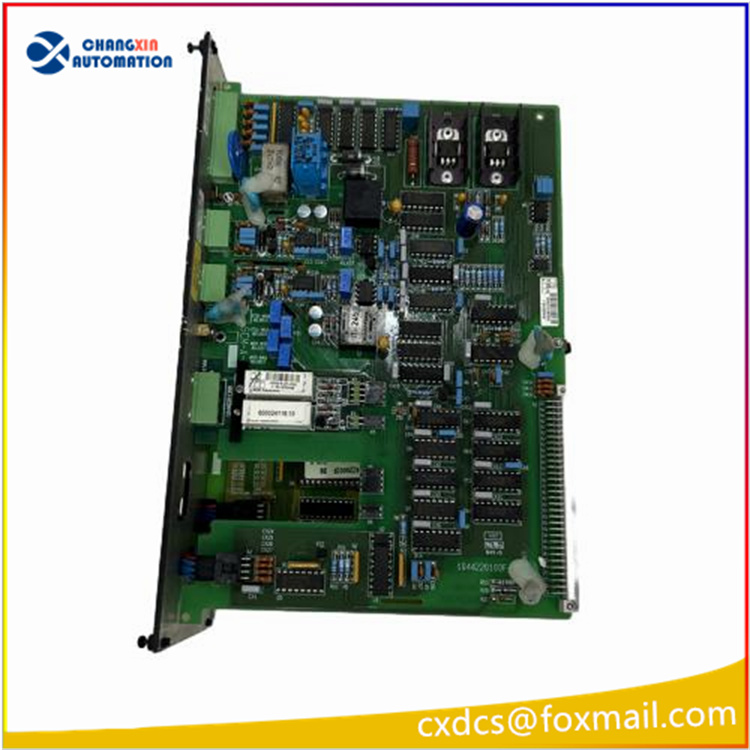

• DEIF SCM-1 同步测量控制模块

  一、基础信息

• 品牌：丹麦 DEIF（丹控）
• 全称：Synchronizing/Measuring Module 同步测量模块
• 所属系统：DELOMATIC 3 发电机组并联控制系统，单块 SCM-1 对应控制 1 台发电机组
• 安装方式：19 英寸机架式插拔安装，欧式背板总线组网

二、核心集成功能

1. 高精度电气参数测量

• 输入：1 路发电机三相电流、2 路三相电压（发电机侧 + 母线侧）
• 可测量：三相电压、三相电流、频率、有功 / 无功功率、功率因数、电能、谐波（ 500Hz）
• 测量精度：1 级（IEC 688 标准），CT 支持 1A/5A 可选，单相功耗约 0.3VA
• 过载能力：持续 10A、10 秒 75A、1 秒 300ADEIF

2. 自动同步并网控制

3. 机组闭环调节

• 频率 / 有功功率调节：输出调速控制信号，稳定电网频率、分配并联机组有功负荷
• 电压 / 无功功率调节：控制励磁系统，稳压 + 无功功率均分

4. 集成保护功能

三、电气技术参数

1. 供电：DC 24V，整机功耗≤10W
2. 额定频率：40～70Hz（适配 50/60Hz 工频）
3. 电压采样：PT 二次 100V 输入
4. 开关量：多路 DI 采集断路器位置、外部联锁；多路继电器 DO 输出合闸、调速、调压、故障跳闸信号
5. 通讯：DEIF 专用系统总线，同机架内与主控 CM 模块数据交互
6. 工作环境：-25℃～+55℃；存储 - 40℃～+85℃；湿度 5%～95%（无凝露）
7. 防护：面板 IP20，仅控制柜内使用

四、典型应用场景

1. 船舶电站：多台柴油发电机自动并联、负荷均分、母线保护
2. 工厂备用发电机组、油田 / 矿山自备电站、微电网系统
3. 数据中心、医院等重要负荷的柴油机组并网控制系统

五、配套与替换要点

1. 必须搭配 DELOMATIC3 系统主控 CM 模块使用，通过机架背板总线通讯
2. 更换模块后需重新下装机组参数：CT/PT 变比、同步阈值、保护定值、调速调压输出参数
3. 电压、电流二次回路必须使用屏蔽线缆，防止干扰导致并网失败、参数测量漂移
4. 常见故障：并网不同步、频率电压调节异常、测量值不准、总线通讯失联
