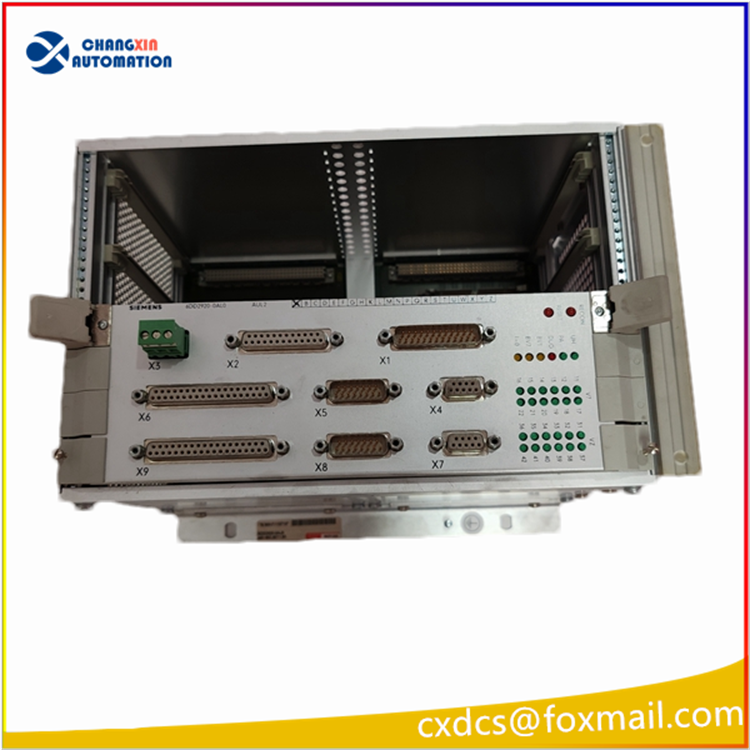

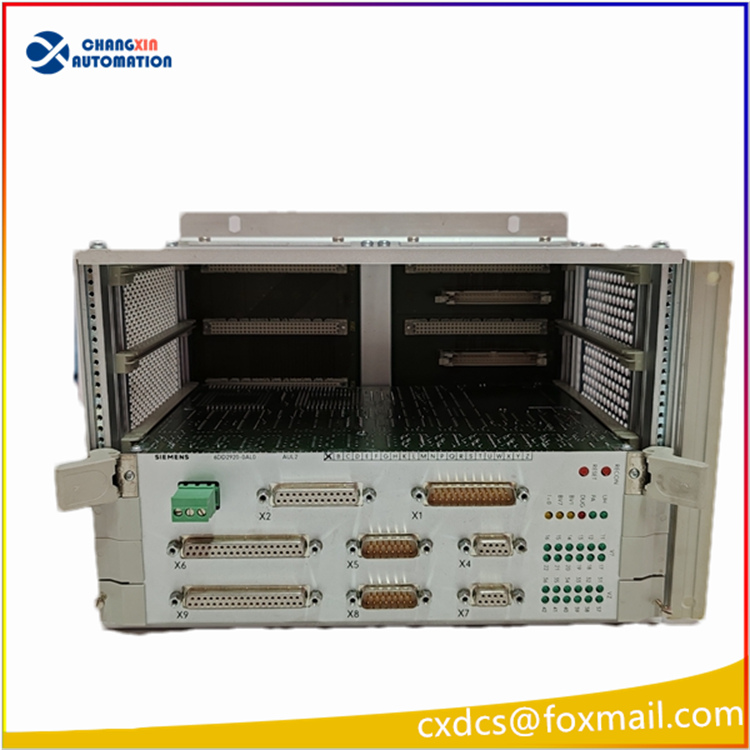

西门子 6DD2920-0AL0（AUL2）晶闸管触发监视逻辑模块

一、基础归属

• 完整型号：6DD2920-0AL0
• 内部代号：AUL2（Ansteuerungs-Bewachungs-Logik 触发监视逻辑）
• 适配平台：SIMADYN D 大功率传动控制系统
• 安装机架：SAV21、SAV22 标准插箱，背板总线通讯

二、核心功能定位

1. 晶闸管脉冲触发管控 输出高精度同步触发脉冲，控制大功率晶闸管桥臂导通，适配直流调速、交交变频大功率传动装置；脉冲相位、宽度由系统 CPU 下发指令，AUL2 精准时序输出。
2. 全回路故障监视保护 实时监测晶闸管状态、脉冲回路、功率单元短路、缺脉冲、晶闸管击穿、相位异常；一旦故障立刻上报 PM6 主控 CPU，并执行封锁脉冲、跳闸联锁保护，防止功率器件炸机。

三、硬件电气参数

1. 供电：24VDC ±10%，由机架背板馈电
2. 重量：约 0.5kg，标准 SIMADYN D 插卡尺寸
3. 工作环境
   • 温度：0℃ ~ +60℃满载运行；宽温机型 - 20℃~+60℃
   • 防护等级：IP20，机柜内安装
   • 认证：CE、UL 工业安全认证
4. 接口端子布局
   • X1/X2/X3/X4/X5/X6 多组 D-Sub 接口：触发脉冲输出、功率单元反馈采样、同步电压采样
   • X7 绿色端子：24V 供电、硬件使能、故障硬联锁信号
   • 面板 LED 阵列：电源、运行、脉冲正常、各路故障指示灯，直观诊断状态
5. 信号通道：多路独立触发输出 + 多路状态反馈采集，单模块可管控一组大功率整流桥

四、系统搭配架构

1. 主控 CPU：PM6 处理器模块（SIMADYN D 核心运算单元）
2. 通讯缓冲：MM4 多处理器数据交互板
3. 本模块：6DD2920-0AL0 (AUL2) 触发监视
4. 外围：大功率晶闸管功率柜、电流电压互感器、励磁单元

五、典型应用场景

1. 钢铁冶金：冷热轧主传动、轧辊直流调速、大型卷取机交交变频系统
2. 电力能源：大型同步电机励磁调节、大功率变频拖动、发电机组整流励磁
3. 重型工业：矿井提升机、船舶主推进传动、大型挤压机直流调速
4. 所有依靠晶闸管功率桥的兆瓦级大功率传动机组

六、备件市场信息

1. 原厂状态：SIMADYN D 老平台已停产，全新原装极少
2. 主流货源：拆机原装、专业维修翻新件，支持检测、更换电容、修复脉冲通道
3. 同系列区分
   • 6DD2920-0AH0：旧版 AUL1 基础款
   • 6DD2920-0AL0：优化版 AUL2，抗干扰更强、故障诊断精度更高，市面通用替换型号
4. 互换条件：同 SAV21/SAV22 机架，程序组态小幅适配即可兼容替换
