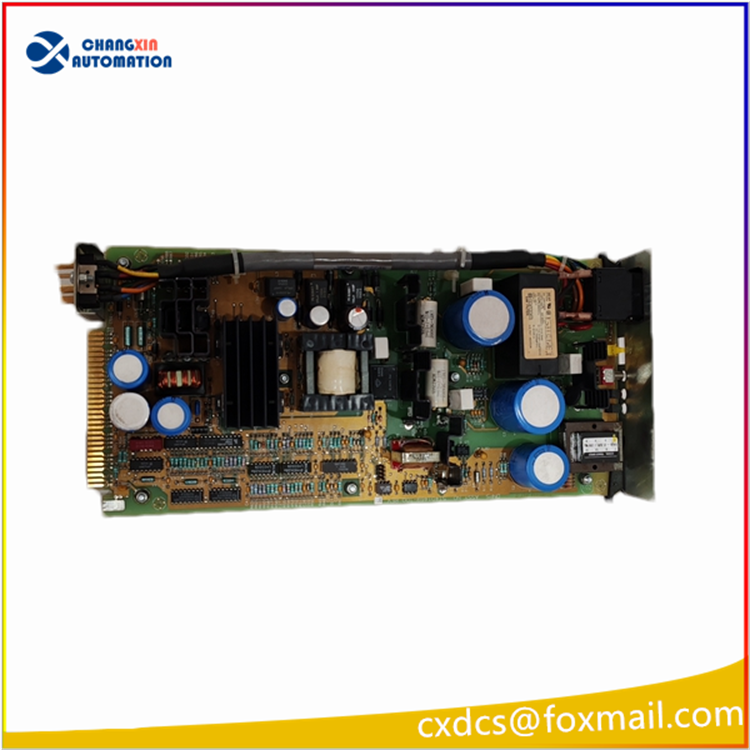

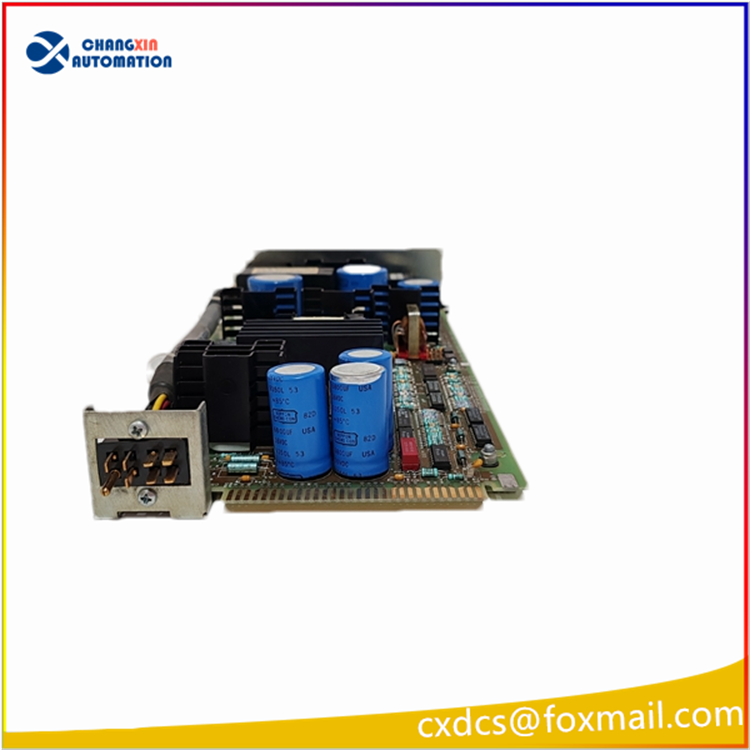

Honeywell 51401497-100（FW25-92）TDC3000 双节点机架电源模块

一、产品描述

• 原厂物料号：51401497-100
• 固件 / 硬件标识：FW25-92
• 品牌：Honeywell 霍尼韦尔
• 适配系统：TDC3000 经典 DCS 集散控制系统
• 类型：机架插卡式双冗余节点供电电源，给 UCN、LCN 机架内 CPU、I/O 卡件整机供电

二、核心硬件电气参数

1. 输入供电 输入电压：19.2~26.4VDC 工业直流
2. 双路冗余输出架构
   • 两路独立功率输出节点，自动均流负载分担
   • 单通道额定 2A，两路合计 4A 总输出
   • 输出稳压 24VDC（公差 ±5%）
   • 满载效率＞90%，低发热稳定运行
3. 完整保护机制 过压 OVP、过流 OCP、短路自锁、超温过热关机保护；单通道故障另一路无缝接管，不中断机架运行
4. 功耗与结构 标准 TDC3000 卡槽尺寸，金属屏蔽外壳；整机重量约 0.3kg；背板金手指总线对接机架母板

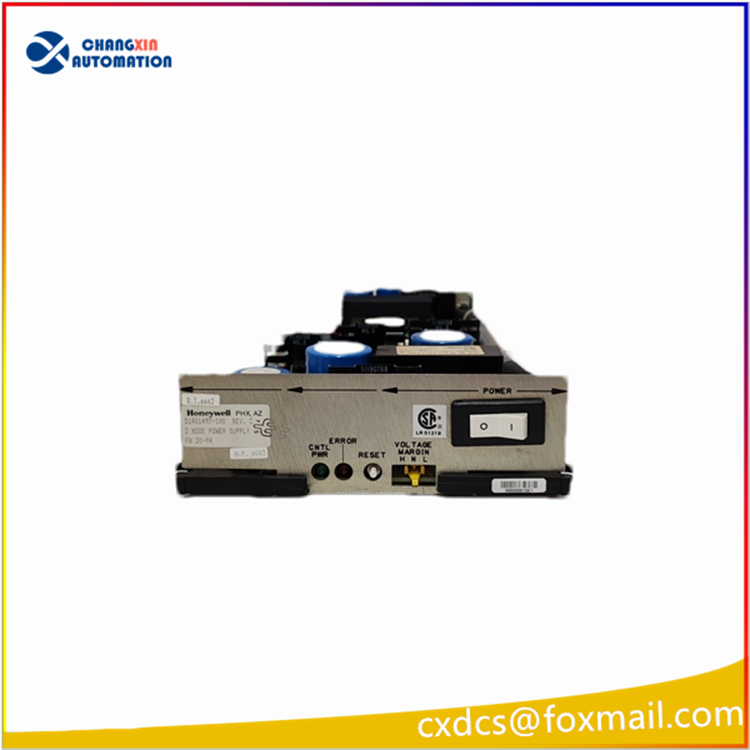

三、面板指示灯与操作接口

• POWER：总电源船型开关
• CNTL/ERROR：绿色运行灯、红色故障报警灯
• RESET：硬件复位按键
• MAN/OI：模式拨码档位，用于机架节点地址、供电模式设定

四、环境工况

• 标准工作温度：-20℃ ~ +70℃
• 湿度 5%~95% RH，无凝露
• 认证：CE、RoHS、工业 IEC61131 安全标准
• 安装：TDC3000 标准 19 英寸控制机架热插拔插卡

五、系统作用与适配场景

1. 供电核心：为 TDC3000 系统 APM、HPM、UCN、LCN 各控制机架全部卡件（CPU、AI/DI/AO/DO、通讯卡）提供稳定 24V 工作电源
2. 冗余容错：关键机组机架常两块 51401497-100 并联双冗余部署，一块损坏另一路全程兜底，杜绝系统停机
3. 适用行业 石化炼油、化工装置、油气场站、火电锅炉、大型制药等高连续性工艺 DCS 系统
