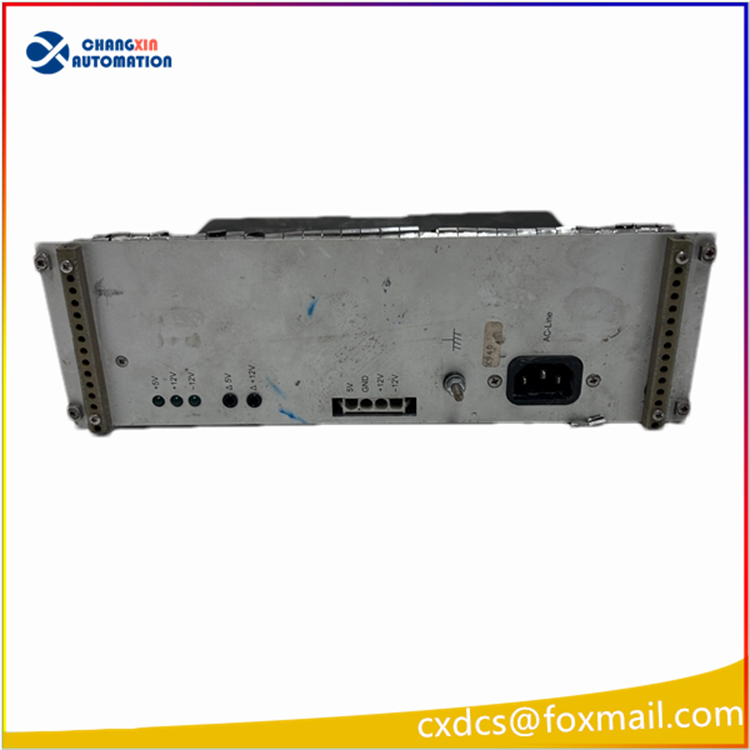

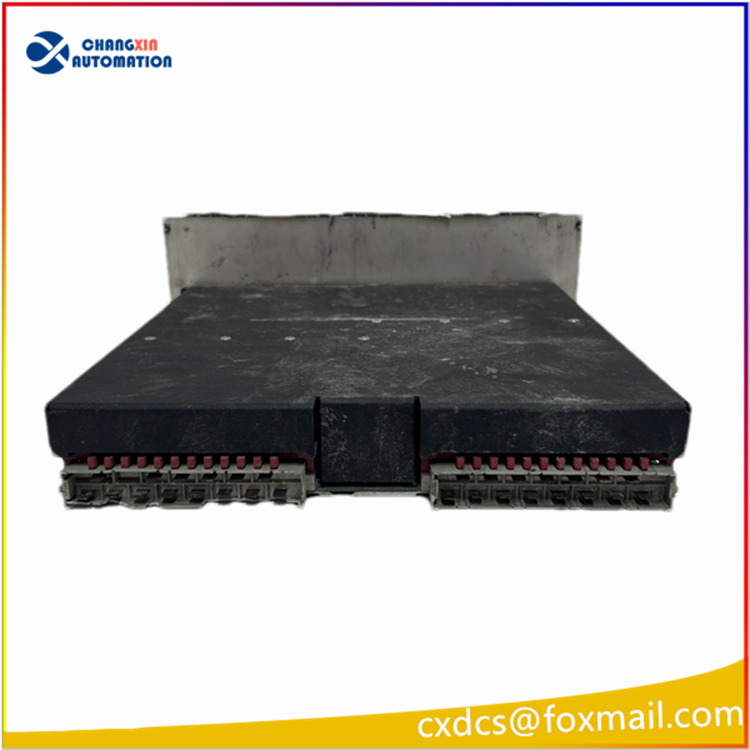

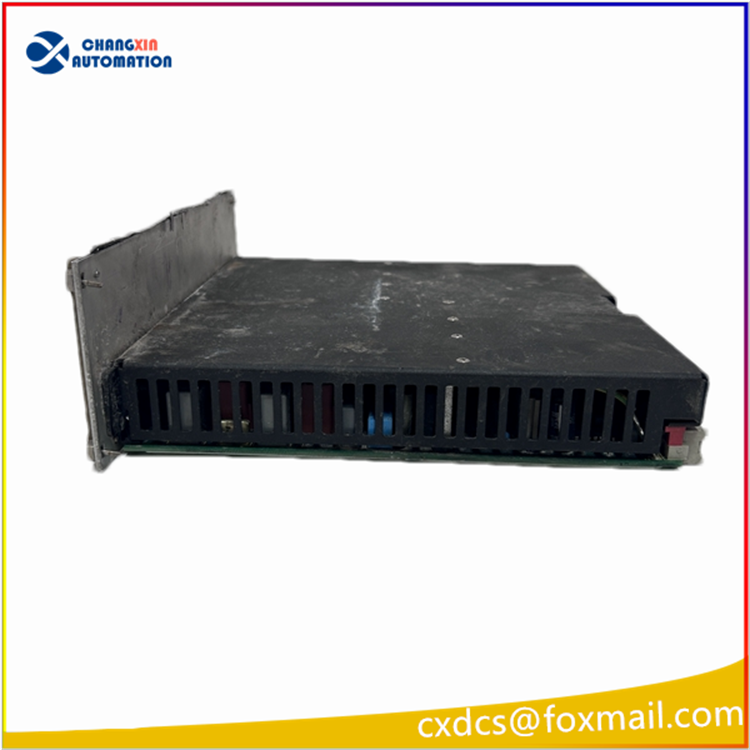

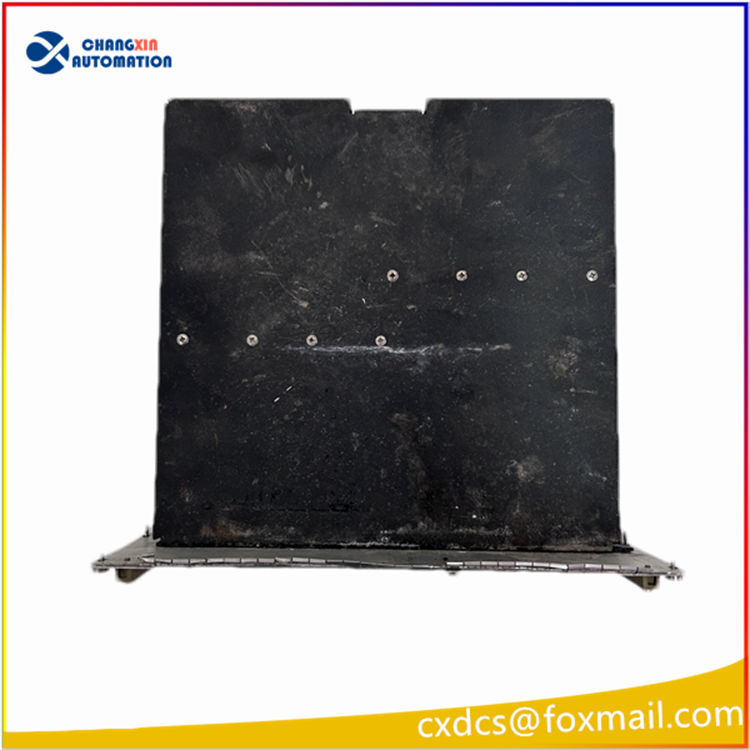

SCHROFF MPS015 工业 VME 总线开关电源

SCHROFF（nVent）MPS015 工业 VME 总线开关电源

一、核心电气参数

1. 输入规格
   • 交流：90~264VAC（宽幅通用电网）
   • 直流兼容：130~350VDC
   • 内置有源 PFC 功率因数校正
2. 三路标准输出（额定 150W 总功率）
   表格

   输出电压	额定电流	功率
   +5V	20A	100W
   +12V	4A	48W
   -12V	3A	36W
   补充：+12V 与 - 12V 合计上限 60W，满载环境温度 0~40℃

3. 峰值功率：短时可达 224W

二、机械尺寸

• 机架规格：6U 高度、8HP 宽度
• 深度：171.93mm
• 安装：19 英寸标准插箱热插拔模块式

三、防护与环境

• 保护机制：过压 OVP、过流 OCP、过热 OTP 自动关断保护
• 工作温度：0℃~+40℃满功率；高温环境需降载使用
• 认证：CE、UL、RoHS 工业安全标准

四、应用场景

1. VME 总线工控系统、军工测控机箱
2. 工业自动化测试设备、仪器仪表
3. 轨道交通、通信嵌入式 19 英寸机架设备
4. 医疗精密控制机箱供电

五、配套与供货

• 同系列型号：MPS022（更大功率 224W 级）
• 市场状态：原厂量产备件，市面有全新原装、拆机二手、维修维保服务
• 接口：标准 VME 背板供电引脚 + 侧面交流输入插座
