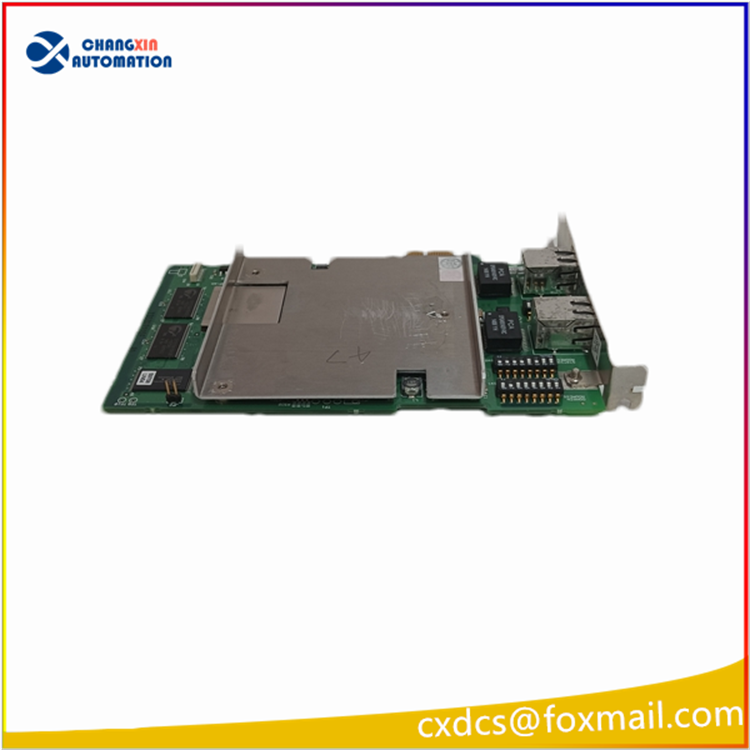

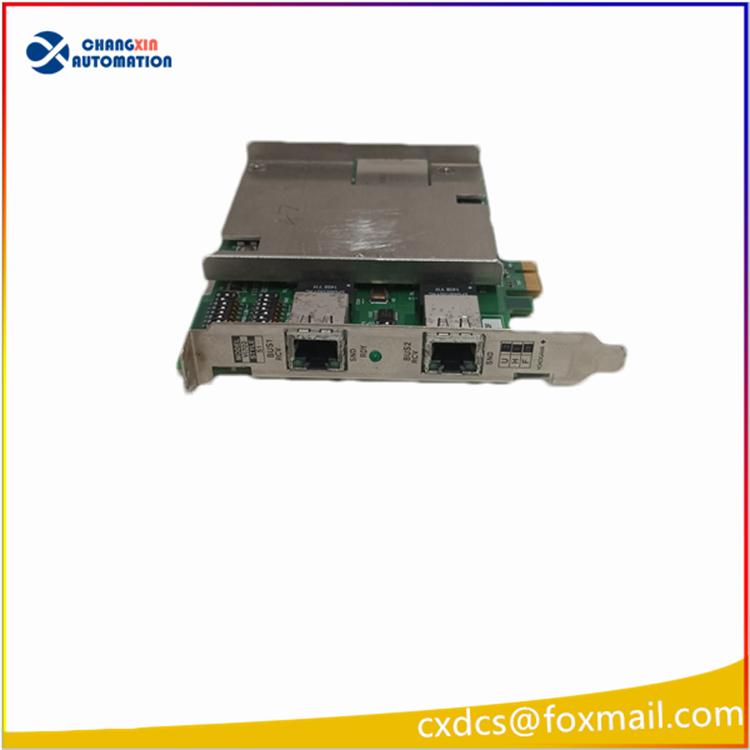

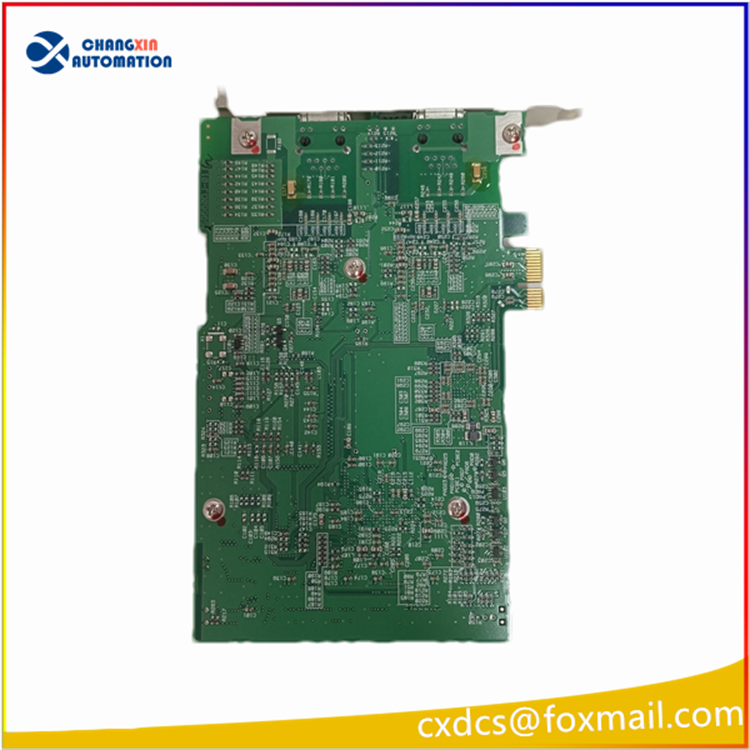

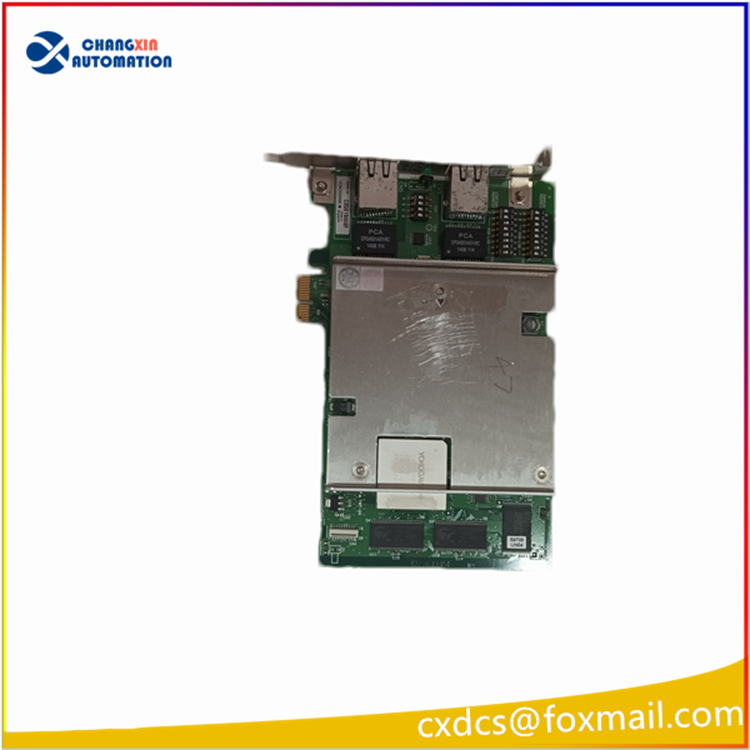

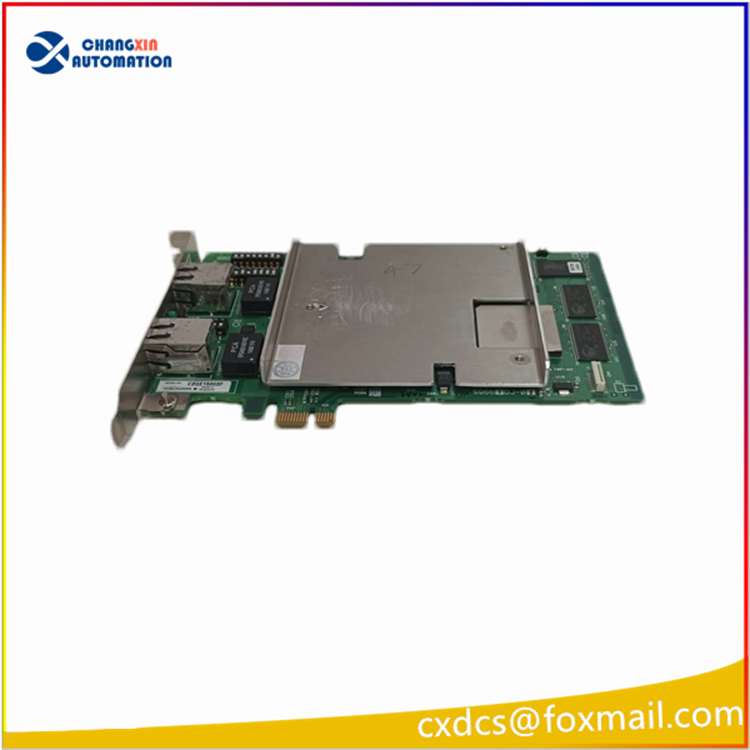

Yokogawa V1702（V1702-S1）Vnet/IP PCIe 千兆通讯接口卡

一、基础定位

1. 品牌系统：横河 Yokogawa CENTUM VP 新一代 DCS 系统专用网络适配卡，替代老款 VF701 网卡
2. 型号区分
   • V1702：标准基础型号；V1702-S1 为稳定升级硬件版本，市面主流流通型号
   • 用途：安装在HIS 操作站、ENG 工程师站、FCS 控制站工控主机 PCIe 插槽，对接横河 Vnet/IP 实时控制专网
3. 总线规格：PCI Express x1 2.5GT/s 总线接口，只兼容 PCIe 插槽，老式 PCI 槽无法使用

二、核心硬件通信参数

1. 网口规格

• 双路 RJ45 千兆以太网（1000BASE-T 全双工），支持双网冗余热备
• 传输线缆：CAT5e 超五类双绞线，单段布线 100 米接二层交换机
• 协议：原生 Vnet/IP 横河实时控制协议，兼容标准 TCP/IP

2. 电气供电

• 主机插槽供电：3.3VDC，工作电流 2.5A，整机功耗约 5W

3. 物理尺寸

• 标准半高 PCIe 工控挡板尺寸，金属屏蔽外壳，带散热金属罩
• 净重≈0.38kg

三、关键功能特性

1. DCS 实时确定性通讯 Vnet/IP 是 CENTUM VP 核心控制网，V1702 保障毫秒级周期扫描；过程变量、报警、操作指令、控制器组态无延迟交互，满足化工、电厂安全控制时序要求
2. 无缝冗余容错 双网口一主一备自动切换，单网线 / 交换机端口故障零中断；支持整机双网卡冗余（两块 V1702 叠加高可靠架构）
3. 即插即用免复杂配置 驱动集成在 CENTUM VP 系统软件内，插入主机后系统自动识别网卡身份、分配 Vnet 网段地址，无需手动改 IP，大幅缩短故障更换停机时间
4. 完整硬件自诊断 板卡自带链路状态、收发流量、硬件故障自检；故障代码在操作站画面弹窗报警，快速定位网卡、网线、交换机故障
5. 多站点互通能力 一张 V1702 即可实现：HIS ↔ FCS 控制器 ↔ 远程 I/O 站 ↔ 第三方 Modbus 网关设备整网互通

四、环境耐受指标

五、系统兼容配套

1. 适配主机系统
   • HIS 操作员站、ENG 工程师站：Windows Server / 工控 Win10 平台
   • FCS 现场控制站主机机箱 PCIe 插槽
2. DCS 平台：CENTUM VP R5.01 及以上全版本；向下兼容对接 CS3000 旧系统网关互通
3. 同系列对比替换
   • VF701：老款百兆 PCI 接口网卡（CS3000 时代），不能直接替换 V1702，总线架构不同
   • V1702-S1：硬件优化版，抗干扰、长期稳定度优于初代 V1702
4. 配套软件：CENTUM VP System View、工程师组态工具包

六、典型应用行业

1. 火力 / 燃气联合循环电站：锅炉、汽机、辅控 DCS 操作站通讯核心
2. 石油炼化、天然气管道：裂解、加氢、压缩机组 CENTUM VP 控制系统
3. 化工精细工艺、化肥厂：精馏、反应釜全程流程监控网络
4. 水处理、造纸、冶金：大型成套横河 DCS 自动化产线
