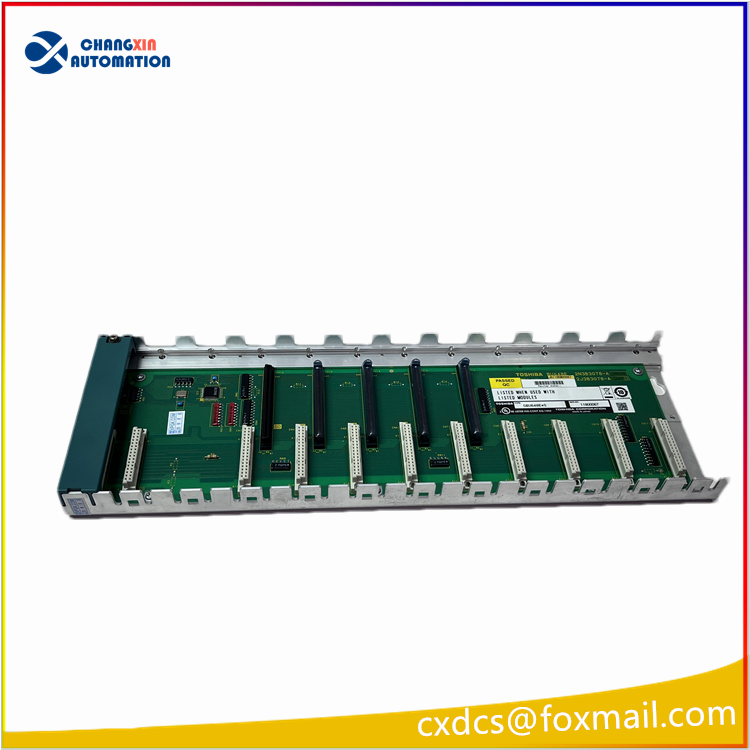

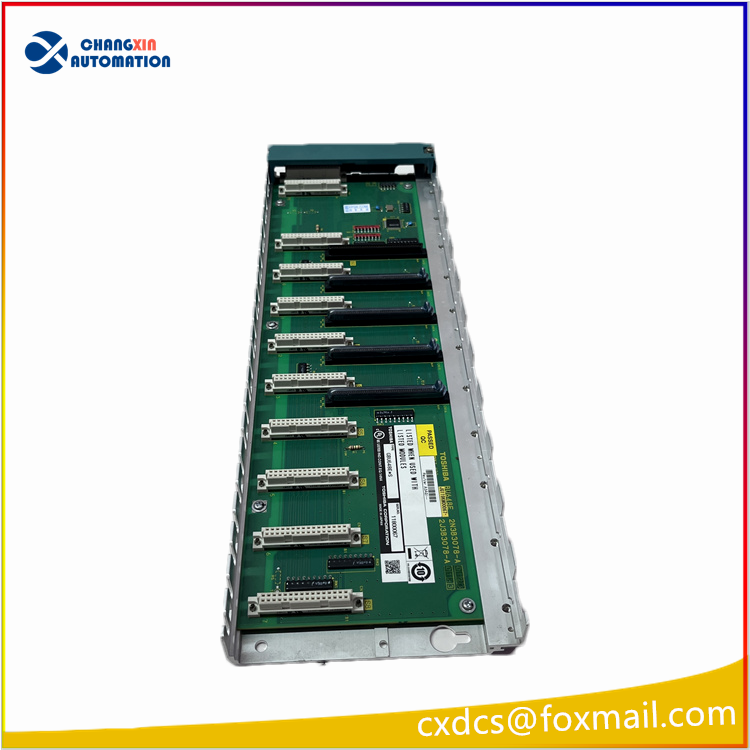

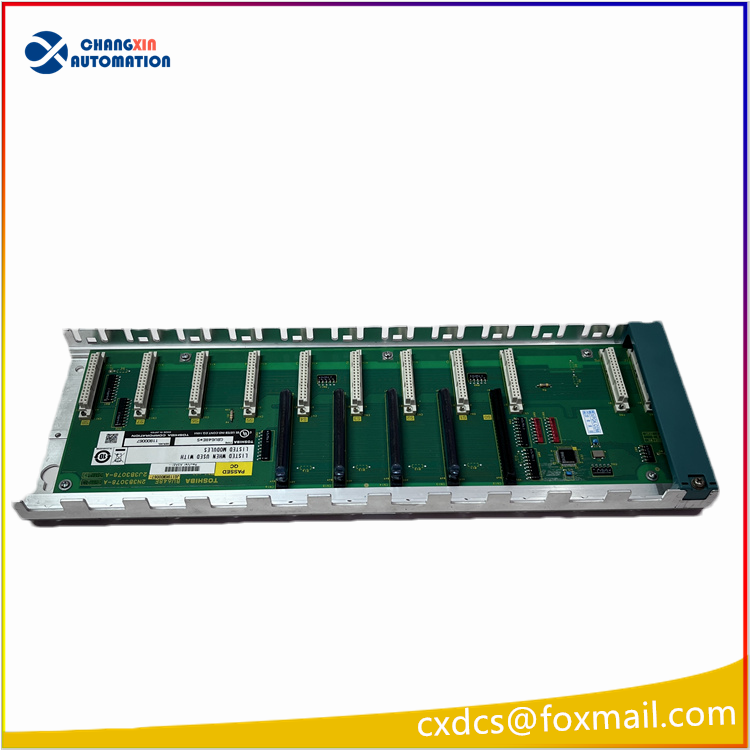

TOSHIBA GBU648E-S 8 槽主机底板机架

一、基础产品定位

1. 归属系统：东芝 V Series Model 2000 一体化 PLC 控制器（nv 系列 Type1 Light 平台）
2. 型号释义
   • BU648E：基础底板型号；GBU648E*S（简写 GBU648E-S） 为完整订货型号
   • 规格：8 个 G2 标准 I/O 插槽 + 4 站 TC-net 总线扩展槽，属于主基座（Basic Base），不可单纯当扩展底板使用
3. 产地：日本原厂制造；产品状态：原厂已停产，流通全新库存、拆机测试件为主
4. 净重：1.04kg，金属铝合金散热框架 + PCB 背板总线

二、硬件插槽与总线架构

1. 槽位分配

• 8 个标准单宽 G2 I/O 槽：可插入 CPU 模块、数字量 / 模拟量 I/O、通信模块、电源模块
• 4 路 TC-net 扩展总线接口：支持级联外接 BU664/BU666 扩展底板，远程扩展 I/O 站点
• 背板内置高速并行内部总线，模块间毫秒级数据交互，支持热插拔更换 I/O 子卡

2. 兼容模块范围

• CPU：PUM11（标准型）、PUM12（高性能型）nv 系列主控
• I/O：全系列 V2000 数字输入 / 输出、AI/AO 模拟量、热电偶、高速计数模块
• 通信：Modbus、RS485、以太网、TC-net 总线适配子卡

三、电气与环境参数

• 供电：由插入底板的电源模块统一馈电（标准 DC24V 系统供电回路）
• 安装：标准 DIN 导轨卡扣式安装，控制柜内直立固定
• 外形尺寸：长 402.5mm，标准 Eurocard 机架厚度结构
• 工作温度：0℃ ~ +60℃（控制柜密闭环境）；存储 - 20℃~+70℃
• 防护等级：IP20（仅柜内安装，不可露天）
• 认证：CE 工业电磁兼容认证，船用、重工场景可适配配套船级认证整机系统

四、核心功能特点

1. 主机级基座 自带主控总线调度电路，插上 CPU 即可独立构成一套完整 PLC 控制系统，无需额外基础背板
2. 可扩展组网 通过 TC-net 总线多底板级联，单系统可扩展数十个 I/O 站点，适配中小型产线、船舶辅控、电厂辅机逻辑
3. 一体化散热 铝合金整体框架辅助 PCB 散热，多模块满载运行温升低，长期连续运行稳定
4. 硬件自检回路 背板自带总线故障检测，槽位短路、模块缺失、通信中断可上传 CPU 报警诊断代码

五、典型应用场景

1. 船舶轮机自控：K-Chief 配套辅机控制、泵阀、油水分离器逻辑柜（大量船用设备搭载东芝 V2000 PLC）
2. 电厂 / 电站辅控：循环水泵、除灰、脱硫就地 PLC 控制柜
3. 化工、水处理、造纸产线：中小型流程顺序控制、泵阀联锁
4. 通用重工设备：机床、起重、包装机械老式东芝 PLC 改造备件

六、采购替换信息

1. 无原厂全新量产，货源：原装库存新件、拆机检修翻新件
2. 行业常规质保：供应商提供 12 个月整机质保，发货前全槽位通电总线测试
3. 配套编程软件：东芝 nV-Tool 组态下载、在线诊断程序
4. 同系列对比选型
   • GBU643D-S：3 槽小型主机底板
   • GBU664/GBU666：4/6 槽，多为纯扩展基座，不能单独做主站
