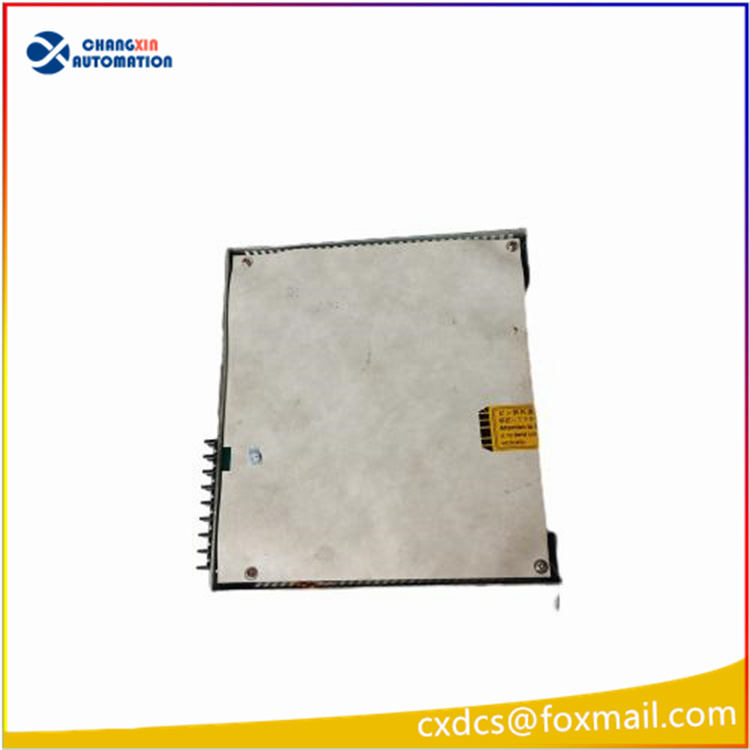

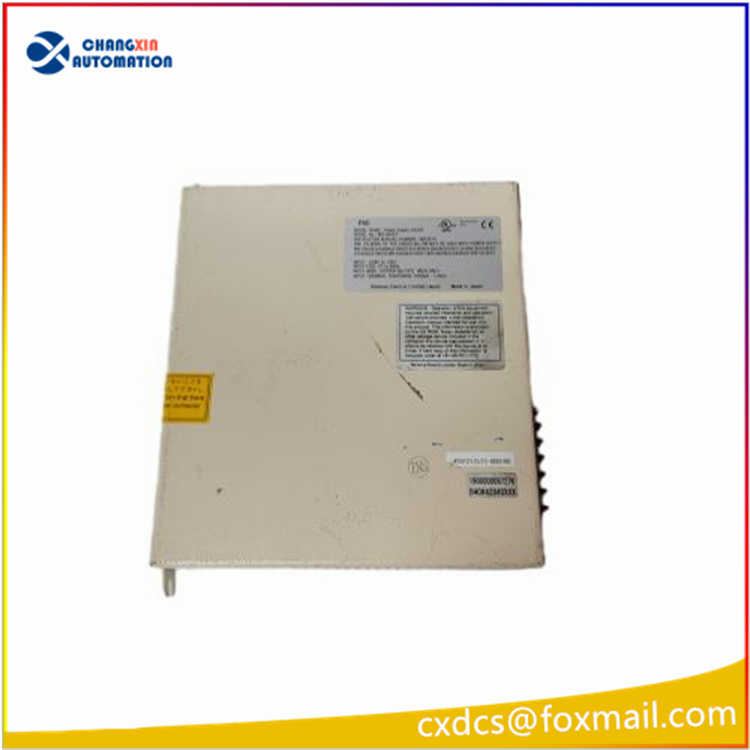

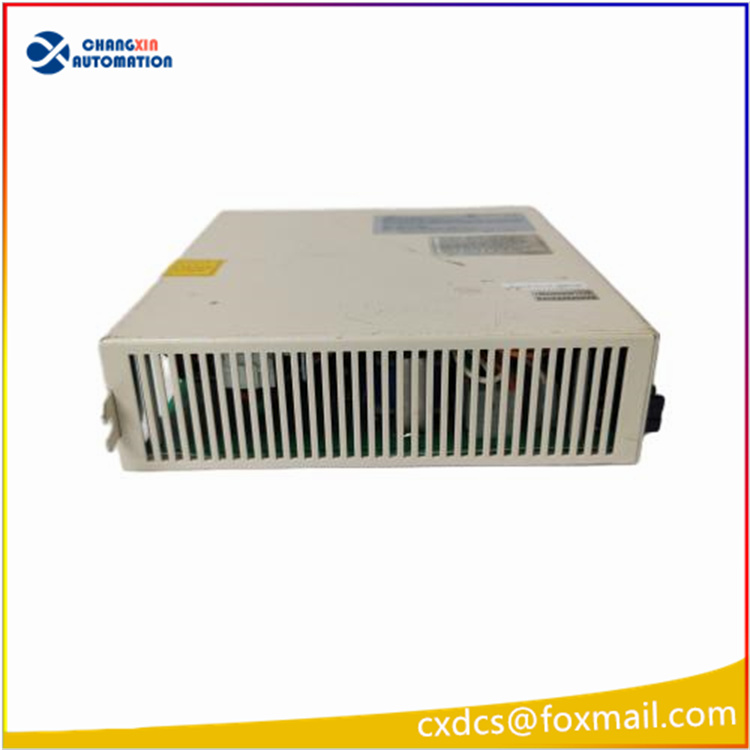

RELIANCE WR-D4007 功率驱动模块
型号： RELIANCE WR-D4007
分类： 其它品牌
RELIANCE 45C992 控制电源板
一、产品描述
RELIANCE（瑞恩电气）45C992 是原装传动系统专用开关电源基板，适配瑞恩 VZ7000 高压变频、DC 直流调速驱动器整机，为主控板、驱动板、检测回路提供多路隔离稳压直流供电，是整套传动设备的低压供电核心组件。
二、重点技术参数
- 输入电压：AC 85–264V 宽幅交流输入
- 多路直流输出：±15VDC、24VDC、5VDC
- 输出总额定功率：120W
- 隔离等级：强弱电电气隔离，隔离耐压 2500VAC
- 工作环境温度：0℃ ~ +55℃
- 保护配置：输入过压、输出短路、过载、过热自动闭锁
- 安装方式：机柜导轨固定安装
- 适配系统：VZ7000 高压变频、7000 系列直流传动装置
三、产品性能
- 多路稳压独立输出，纹波系数低，保障主控、IGBT 驱动板稳定工作，不受电网波动干扰
- 全回路防护设计，短路、过载时快速切断输出，防止后端控制板、驱动板二次损坏
- 工业加固 PCB 与阻燃元器件，抗振动、抗柜内电磁谐波干扰，支持 24 小时不间断满载运行
- 自带电源正常状态指示灯，故障停机直观可视，便于现场排查
- 标准化接线端子布局，拆装更换步骤简单，售后维护便捷
- 紧凑型板卡尺寸，占用机柜空间小，适配瑞恩原装功率柜体结构
四、应用领域
- RELIANCE VZ7000 系列中高压大功率变频器
- 7000 系列大功率直流四象限调速传动设备
- 冶金轧机、矿井提升、大型水泵风机重载传动机组
- 工厂大功率回馈型传动、工业逆变整流电源控制柜
五、同系列型号
- 45C990：小功率 80W 基础电源板
- 45C991：100W 中功率供电板
- 45C993：150W 大功率增强款电源板
- 45C995：升级款宽温型低温适配电源板 配套搭档驱动板：WR-D4005、WR-D4007、WR-D4008
