EPSCPE100-ABAC GE RSTi-EP平台的增强性能独立控制器

产品说明

PACSystems* RSTi-EP EPSCPE100是一款增强型1GHz独立可编程控制器，配备1MB用户内存和四个以太网端口，可运行实时确定性控制应用程序。LAN1专用于高速以太网，LAN2由3个交换端口组成，可配置为嵌入式端口
以太网控制器或嵌入式PROFINET控制器，它提供PROFINET功能，只支持简单的操作模式。它是支持分布式I/O的独立PLC。从现在开始，在文档的其余部分，这个控制器将被称为CPE100。
图1:EPSCPE100功能概览
CPE100通过GE的Proficy Machine Edition (PME)软件在以太网上进行编程和配置。它可以控制/处理多达2K的I/O点。
亮点包括:
一个内置的PACSystems RSTi-EP PLC CPU
o用户可以用梯形图、结构化文本、功能框图进行编程。
o包含1mb的可配置数据和程序内存。
o支持自动定位符号变量，可以使用任意数量的用户内存。
o参考表的大小包括离散%I和%Q的2k位，模拟%AI和%AQ的k字。大容量内存(%W)也支持数据交换。
o支持多达512个程序块。大小为128KB。

支持2个独立的10/100以太网局域网。LAN1只有一个端口，专用于高速以太网，而LAN2由3个交换端口组成，可配置为嵌入式以太网控制器或嵌入式以太网控制器

PROFINET控制器。所有四个端口都位于前面板上，如图1所示。
·嵌入式通信接口具有专用处理能力，允许CPU独立支持LAN1和LAN2，具有:
o多16个SRTP Server和Modbus TCP Server的组合连接，其中Modbus TCP不能超过8个连接(或)多16个SRTP Server连接(或)多8个Modbus TCP Server连接)。
o 8允许客户端;每个可以是SRTP或Modbus TCP或两者的组合。
o多可同时进行8个1类以太网全局数据(EGD)交换。
o当组合使用以获得性能时，用户不得超过4个服务器通道(Modbus/SRTP)和4个客户端通道(Modbus/SRTP)， 8个PROFINET节点和8个EGD数据交换。
能够在PME设备信息详细信息中显示序列号和日期代码

The PACSystems* RSTi-EP EPSCPE100, is an enhanced performance standalone 1GHz programmable controller equipped with 1MB of user memory and four Ethernet ports to run real time deterministic control applications. LAN1 is dedicated to highspeed Ethernet and LAN2 comprised of 3 switched ports configurable as either an embedded
Ethernet controller or an embedded PROFINET controller, which provides the PROFINET functionality and supports only simplex mode of operation. It is a standalone PLC that supports distributed I/O. From now on in rest of the document this controller will be referred to as CPE100.

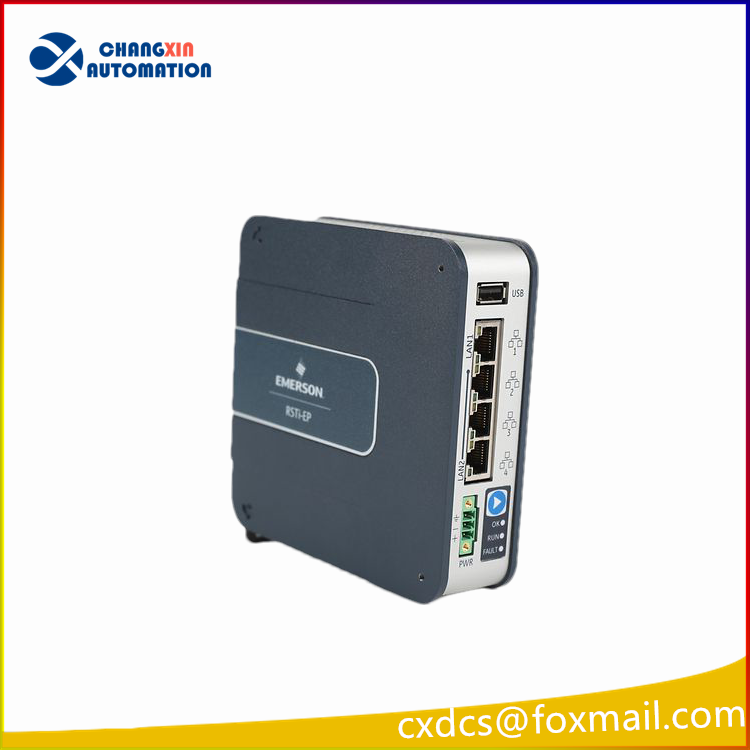

Figure 1: EPSCPE100 Features at a Glance
The CPE100 is programmed and configured over Ethernet via GE’s Proficy Machine Edition (PME) software. It can control/process up to 2K I/O points.
Highlights include:
 A built-in PACSystems RSTi-EP PLC CPU
o User may program in Ladder Diagram, Structured Text, Function Block Diagram.
o Contains 1Mbytes of configurable data and program memory.
o Supports auto-located Symbolic Variables that can use any amount of user memory.
o Reference table sizes include 2k bits for discrete %I and %Q and up to 2k words each for analog %AI and %AQ. Bulk memory (%W) also supported for data exchanges.
o Supports up to 512 program blocks. Maximum block size is 128KB.

 Supports two independent 10/100 Ethernet LANs. LAN1 has only one port and is dedicated to highspeed Ethernet and whereas LAN2 comprises of 3 switched ports configurable as either an embedded Ethernet controller or an embedded

PROFINET controller. All four ports are located on the front panel, as shown in Figure 1.
 The embedded communications interface has dedicated processing capability, which permits the CPU to independently support LAN1 and LAN2 with:
o up to 16 combined SRTP Server and Modbus TCP Server connections out of which Modbus TCP cannot exceed more than 8 connections (or) up to 16 simultaneous SRTP Server connections (or) up to 8 simultaneous Modbus TCP Server connections.
o 8 Clients are permitted; each may be SRTP or Modbus TCP or a Combination of both.
o up to 8 simultaneous Class 1 Ethernet Global Data (EGD) exchanges.
o When used in combination for optimal performance, user must not exceed 4 Channels for Server (Modbus/SRTP) & 4 Channels for client (Modbus/SRTP), 8 PROFINET nodes and 8 EGD data exchanges.
 Ability to display serial number and date code in PME Device Information Details.

• 主要功能1
  • 过程控制：可监测和控制生产过程中的温度、压力、流量等参数，通过先进的控制算法确保生产过程的稳定性和产品质量的一致性。
  • 数据采集：能够收集来自传感器和仪表的数据，对数据进行处理和分析，为生产决策提供依据。
  • 报警和显示：提供实时报警功能，当过程参数超出设定范围时发出报警信号，同时可显示过程参数和设备状态，方便操作人员及时了解生产情况。
  • 运动控制：可控制伺服电机、步进电机等运动设备，实现位置控制和速度控制，满足自动化生产线的运动控制需求。
  • 通信功能：支持与其他设备进行通信，如上位机、PLC、变频器等，实现系统集成，构建复杂的工业自动化控制系统。

应用领域

• 制造业：广泛应用于汽车制造、电子制造、食品饮料、包装等行业的生产线自动化控制，实现生产过程的自动化、智能化，提高生产效率和产品质量。
• 能源行业：在石油化工、电力等领域，用于对生产过程进行监测和控制，确保生产安全和稳定运行，提高能源利用效率。
• 水处理：适用于水质监测和处理系统，对水处理过程中的各种参数进行控制和调节，保证水质达标。
• 交通运输：可应用于交通信号控制系统，实现对交通信号灯的智能控制，提高交通流量和安全性。
• 建筑行业：用于楼宇自动化系统，实现对建筑物内的照明、空调、通风、电梯等设备的集中控制和管理，提高建筑物的智能化水平和能源利
