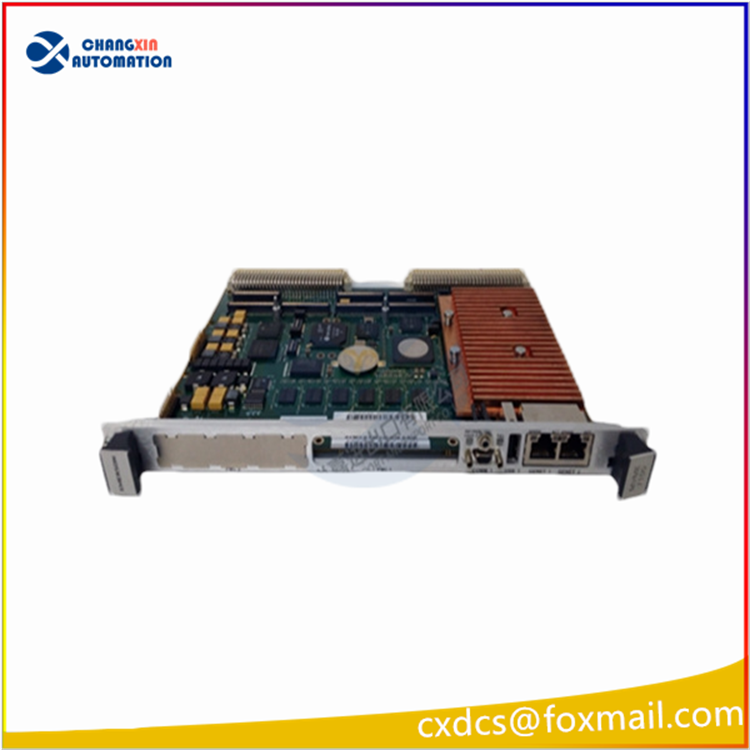

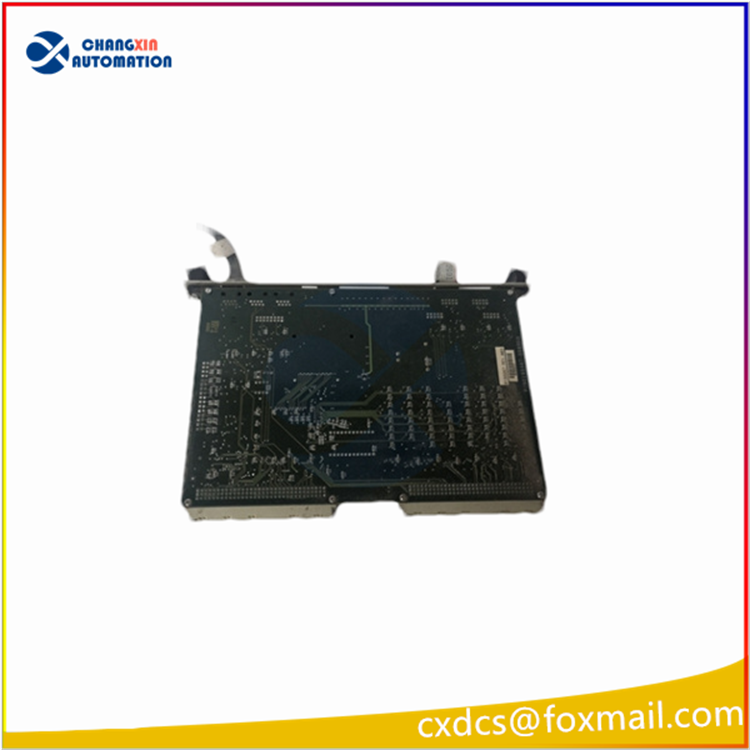

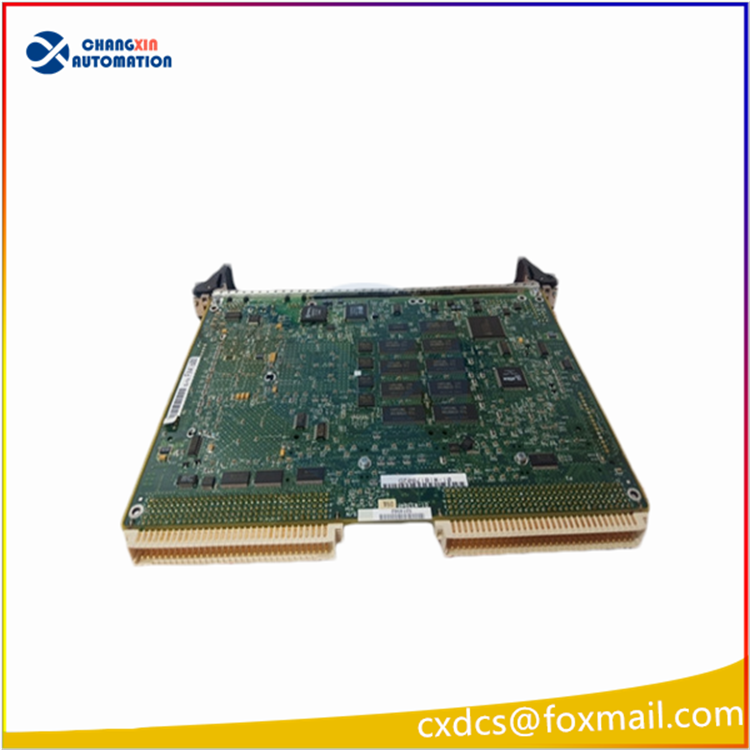

MOTOROLA MVME2100 嵌入式单板计算机

MOTOROLA MVME2100 是摩托罗拉（现恩智浦 NXP）推出的一款高性能嵌入式单板计算机，专为工业自动化、数据采集、图像处理及网络通信等严苛环境设计，以下是详细介绍：

一、核心硬件配置

1. 处理器
   • 搭载 MPC8240 或 PowerPC 603e 处理器，采用 32 位 PowerPC 架构，主频 200MHz 至 400MHz，支持高性能计算任务（如实时数据处理、复杂算法执行）。
   • 集成 16KB 一级指令缓存和 16KB 一级数据缓存，提升指令执行效率。
2. 内存与存储
   • 系统内存：板载 32MB 或 64MB 同步动态随机存取存储器（SDRAM），支持可选 ECC（错误纠正码）保护，确保数据可靠性。
   • 基础存储：1MB 闪存（通过两个 32 针 PLCC/CLCC 插座实现），支持扩展至 4MB 或 8MB 表面贴装闪存（64 位接口）。
   • 非易失性存储：8KB NVRAM（非易失性随机存取存储器），其中 4KB 供用户使用，用于存储关键配置数据。
3. 扩展能力
   • PMC 插槽：1 个符合 IEEE P1386.1 标准的 32 位 PCI Mezzanine Card（PMC）插槽，支持前面板或 P2 I/O，可扩展专用功能模块（如 A/D 转换卡、通信卡等）。
   • PC MIP 插槽：3 个 32 位 PC MIP 扩展槽（兼容 VITA 29 草案标准），包括 1 个带后部面板 I/O 的 Type I 插槽和 2 个带前面板 I/O 的 Type I 插槽，进一步扩展 I/O 能力。
   • PCI 总线：32 位 PCI 扩展夹层连接器，总线时钟频率 33MHz，支持 5V 信号传输，兼容多种 PCI 设备。

二、接口与通信

1. 网络接口
   • 集成 DEC21143 10/100Base-TX 以太网控制器，支持双端口以太网连接，实现高速网络通信。
   • 配备 LXT970 快速以太网收发器，增强网络传输稳定性。
2. 串行与并行接口
   • 提供 异步串行端口，支持 RS-232/RS-422/RS-485 标准，便于连接外部设备。
   • 支持 IEEE1284 并行接口，适用于打印机、扫描仪等外设。
3. 其他接口
   • 4 个 16 位可编程定时器，适用于周期性任务调度。
   • 1 个看门狗定时器，监测系统运行状态，防止程序死锁。
   • 中断控制器：集成 PowerPC 嵌入式可编程中断控制器（EPIC），支持灵活的中断优先级管理。
   • DMA 通道：2 个独立 DMA（直接内存访问）通道，加速数据传输，减轻 CPU 负载。

三、环境适应性与可靠性

1. 工作条件
   • 输入电压：9-30V DC（部分型号支持 +5V DC 或 +12V DC 供电）。
   • 功耗：PCI 插槽功率 7.5 瓦，PC MIP 插槽功率未严格限制。
   • 尺寸：符合 3U x 6U VMEbus 标准（高度 3U，长度 6U），便于集成到现有 VME 机箱中。
   • 工作温度范围：-40℃ 至 +85℃，适应工业环境。
   • 存储温度范围：-55℃ 至 +125℃，确保设备长期可靠性。
   • 抗冲击与振动：符合工业级标准，适合移动或振动场景。
2. 可靠性设计
   • 采用 冗余设计和故障检测机制，确保模块在严苛环境下的可靠运行。
   • 支持 多种操作系统和开发工具（如 VxWorks、Linux），便于软件开发和维护。

四、应用场景

1. 工业自动化
   • 控制生产线设备、机器人系统，实现高精度运动控制和实时数据处理。
   • 连接传感器网络，实时采集与分析数据，优化生产流程。
2. 数据采集与处理
   • 支持高速图像采集与处理（如机器视觉系统），满足复杂 3D 结构制造需求。
   • 在军事与航空航天领域，适应环境，满足严苛的可靠性要求。
3. 网络通信
   • 作为网络节点，实现数据传输与协议转换，支持高带宽、低延迟的通信需求。
4. 其他领域
   • 医疗设备：用于控制医疗设备，实现对患者的诊断和治疗。
   • 过程控制：用于控制工艺过程中的设备，实现对工艺过程的控制和优化。
