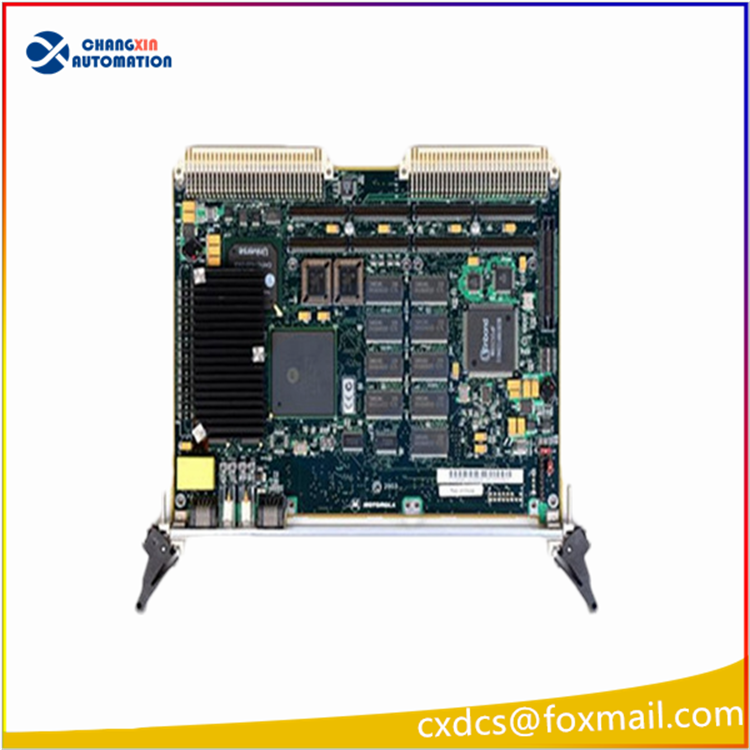

MOTOROLA MVME162-533A 是一款高性能的 VME 总线单板计算机

MOTOROLA MVME162-533A 是一款高性能的 VME 总线单板计算机，专为工业自动化、国防、航天及通信系统设计。以下是其核心参数与特性概述：

一、处理器性能

• 型号：Motorola MC68040（部分资料提及 MC68LC040 选项）
• 主频：25MHz（部分资料提到 32MHz 增强型选项）
• 核心特性：
  • 32 位 RISC 架构，集成 8KB 高速缓存（Cache）和内存管理单元（MMU）。
  • 支持浮点运算单元（FPU）选项，提升复杂计算能力。
  • 高性能 DMA 控制器，支持 VMEbus D64 和本地总线内存突发周期，数据传输效率显著。

二、内存配置

• DRAM：1MB/4MB/8MB（支持奇偶校验保护），可扩展至 16MB（通过客户可安装内存模块）。
• SRAM：512KB（带备用电池，确保数据持久性）。
• 闪存：1MB，用于存储板载监视器、调试器或用户自定义固件。
• NVRAM：8K x 8，带备用电池和时钟，支持非易失性数据存储。

三、I/O 与扩展能力

• 串行端口：
  • 2 个串行通信端口（EIA-232-D/EIA-422 可选），支持异步通信。
  • 控制台端口作为 EIA-232-D DTE，第二端口用户可配置为 DTE/DCE。
• IndustryPack 接口：
  • 4 个 16/32 位 IndustryPack 端口，每个端口配备独立 DMA 通道，支持高速数据传输。
  • 可安装 4 个单宽或 2 个双宽 IndustryPack 模块，灵活扩展 I/O 功能（如模拟/数字转换、运动控制等）。
• SCSI 接口：可选 SCSI 总线接口，支持 32 位本地总线突发 DMA，适用于高速存储设备连接。
• 以太网接口：可选以太网收发器接口（Intel 82596CA 控制器），支持 32 位本地总线 DMA，实现网络通信。
• 其他接口：
  • 32 针 PLCC EPROM 插座，用于固件升级或自定义程序加载。
  • 6 个 32 位定时器（4 个不带 VMEbus）和看门狗定时器，增强系统可靠性。

四、总线与系统支持

• VMEbus 接口：
  • A32/D64 地址/数据宽度，支持系统控制器功能。
  • 四级请求器、七级中断器和七级中断处理程序，实现高效总线仲裁。
  • 远程 RESET/ABORT/STATUS 控制功能，便于系统维护。
• 操作系统支持：
  • 兼容多种实时操作系统（RTOS），如 VxWorks、实时 Linux 等。
  • 提供车载调试器和诊断固件，简化开发流程。

五、物理与环境特性

• 尺寸：双高 VME 模块，高度 9.2 英寸（233 毫米），符合 VME64 扩展总线标准。
• 电源要求：+5V（±5%），典型功耗 3.5A， 4.5A。
• 工作温度：0°C 至 70°C（强制风冷），存储温度 -40°C 至 85°C。
• 冷却要求：建议使用 100CFM 轴流风扇，确保在高功率密度系统配置中稳定运行。

六、应用场景

• 工业自动化：控制复杂生产线、机器人系统或数据采集设备。
• 国防与航天：用于雷达、导弹制导或卫星通信等高可靠性需求场景。
• 通信系统：作为基站控制器、路由器或交换机核心处理单元。
• 医疗设备：支持影像处理、生命体征监测等实时性要求高的应用。
