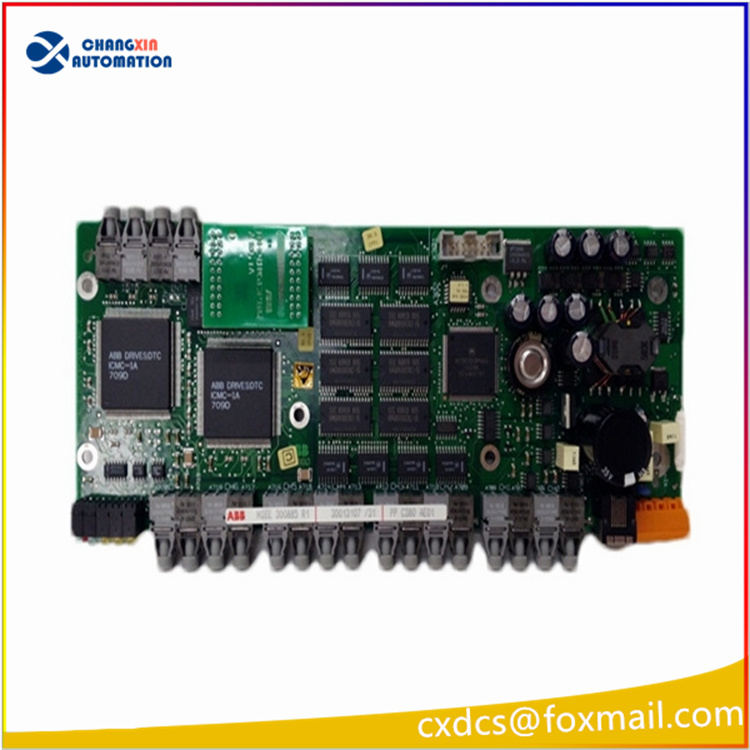

ABB HIEE401782R0001 LTC391AE01 电路板模块

一、产品描述

• 型号：LTC391AE01
• 物料编码：HIEE401782R0001
• 系列：Symphony（原 INFI 90）DCS → LTC 系列 I/O 板卡
• 功能定位：高隔离信号调理与输入板，负责现场强电 / 弱电信号隔离、滤波、模数转换，送入控制器。
• 产地：瑞典；状态：停产、备件流通。

二、核心功能

1. 信号隔离：高压 / 工业现场信号与控制侧电气隔离，隔离电压可达2500V AC，抗干扰、保安全。
2. 多通道输入：
   • 模拟量：4–20mA、0–10V 标准信号，12 位 / 16 位分辨率。
   • 数字量：24V DC/125V AC 干接点 / 有源触点。
3. 信号调理：滤波、放大、线性化、过压 / 过流保护。
4. 总线通信：与 Symphony 控制器通过INFI-NET或Local Bus交换数据。
5. 自诊断：上电自检、通道故障检测、断线 / 短路报警。

三、关键技术参数

• 电源：24V DC ±20%，约 150mA
• 通道数：通常 8 路模拟量 + 16 路数字量（依版本）
• 隔离强度：通道间 500V AC；通道对地 2500V AC
• 精度：模拟量 ±0.1% FS
• 分辨率：16 位
• 工作温度：-20℃ ~ +60℃
• 尺寸（W×H×D）：约 120×160×80mm
• 重量：约 0.6kg
• 安装：标准 DIN 导轨或背板插槽

四、典型应用

• 电力：火电 / 水电 Symphony DCS、** 高压变频（ACS6000）** 信号采集、励磁系统、发电机保护。
• 工业传动：冶金轧机、矿山提升机、水泥主传动的模拟量 / 开关量采集。
• 过程工业：化工、油气、造纸的高温 / 高压现场信号隔离与采集。

五、停产与替代

• 现状：原厂无新货，二手 / 翻新 / 拆机件为主，价格中等、交期较短。
• 直接替代：同系列升级板 LTC391AE02（功能兼容、抗干扰更强）。
• 系统升级替代：Symphony → 800xA，对应 I/O 为 S800 系列（AI810、DI810 等）。

六、采购与维护要点

1. 核对标识：板卡丝印 LTC391AE01 + 条码 HIEE401782R0001，产地瑞典。
2. 外观检查：无烧痕、无腐蚀、接口 / 金手指完好、电容无鼓包。
3. 测试重点：
   • 24V 上电自检正常、无报错灯。
   • 各通道输入精度、隔离耐压测试。
   • 总线通信握手正常。
