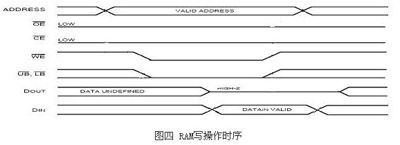

当需要对SRAM进行写操作时，由FPGA控制产生写地址选通信号，该选通信号为一单脉冲形式，如图四中该脉冲下降沿触发SRAM，告知开始对RAM进行写操作，使FPGA输出写地址，同时给数据线上送数据。在写操作期间，片选信号始终保持低电平，而写地址选通信号上升沿到来时使写地址计数器增1。以此类推，通过写地址选通信号高低电平变化完成对数据依次写入。需要注意的是，地址线和数据线在为高时可同时赋新值，但只有在变低后赋予数据线上的新值才有效。

    脉冲下降沿触发SRAM

    对SRAM进行读操作相对较简单，在进行读操作期间，始终为低电平，始终为高电平。每进行一次读操作，地址按系统要求变化一次。同时注意，地址的变化时刻总要先于数据的变化时刻。图五为RAM读操作时序。

    RAM读操作时序
