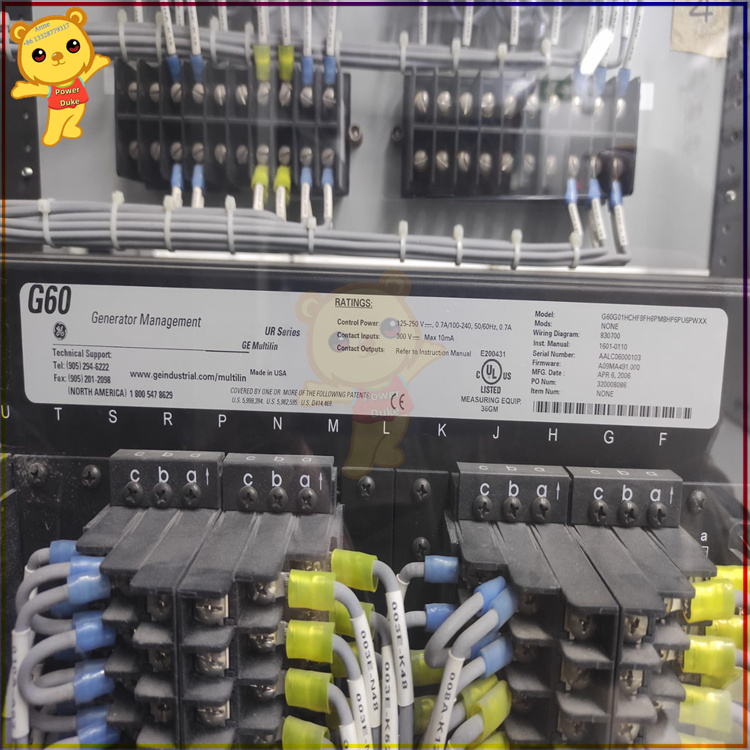

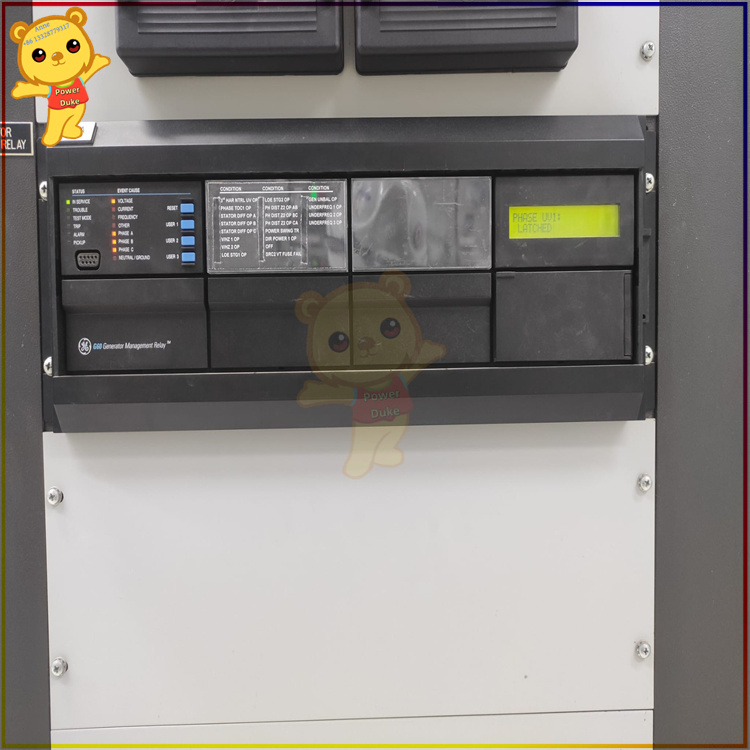

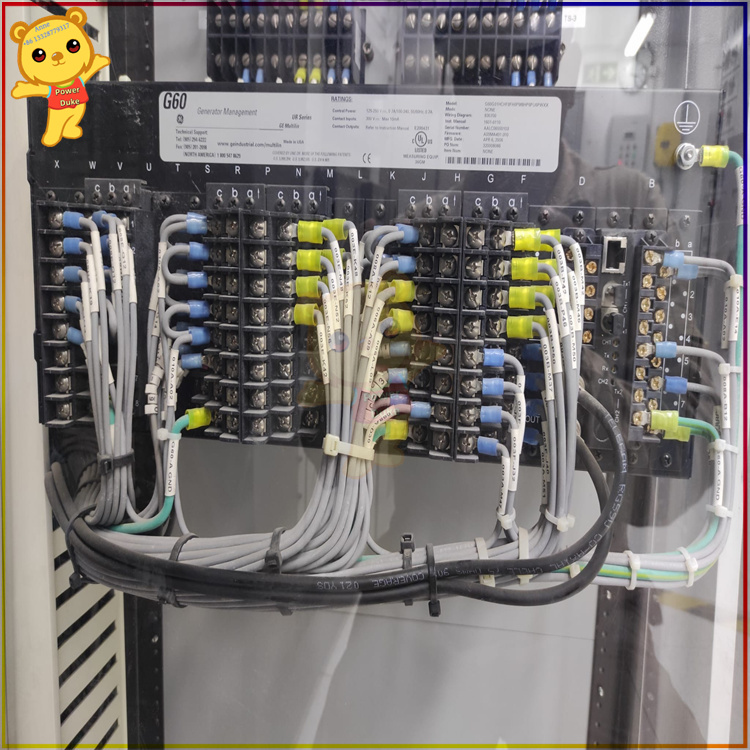

GE G60-G01-HCH-F8F-H6P-M8H-P6P-U6P-WXX G60 发电机综合保护测控装置

一、基础归属信息

二、分段型号编码逐段释义

1. G60：产品平台

2. G01：固件基础软件版本

3. HCH：安装方式 + 人机面板 + 供电电源

• H：Horizontal 19 英寸标准机架横向嵌入式安装（电站控制柜通用）
• C：标准彩色液晶大屏 HMI 面板（按键 + 就地查看故障、参数、电气量）
• H：工作电源：125/250V AC/DC 交直流通用供电（电厂直流控制屏标配）

4. F8F：CT/VT 模拟量采集模块（电流电压输入子卡）

5. H6P：开关量输入 DI 配置

6. M8H：继电器输出 DO 跳闸模块

7. P6P：附加可编程逻辑 + 故障录波配置

8. U6P：通讯接口硬件配置

• 双路百兆光纤以太网（多模 LC 光口，冗余内网通讯）
• 一路电口 RJ45 以太网
• RS485 串口 支持协议：IEC 60870-5-104、Modbus TCP/RTU、DNP3、IEC 61850，对接电站 DCS、后台监控系统

9. WXX：附加选型后缀（XX = 无额外特殊定制）

三、核心保护功能（G60 标配全套发电机保护）

1. 发电机差动保护（纵差）
2. 定子接地保护（3U0 零序电压 + 3I0 零序电流）
3. 转子一点 / 两点接地保护
4. 失磁保护、逆功率保护（防汽轮机倒拖）
5. 过激磁保护、过电压、低电压保护
6. 过负荷、负序电流（三相不平衡）保护
7. 频率异常保护（过频 / 低频）
8. 失步振荡保护、相间短路后备保护
9. 机组启停监视、断路器失灵保护

四、硬件电气关键参数

1. CT 额定输入：1A / 5A 软件可切换
2. VT 输入：100V 标准 PT 二次电压
3. 继电器输出接点：250VAC 8A，可直接驱动跳闸线圈
4. 工作温度：-40℃ ~ +70℃（宽温电厂机柜适用）
5. 防护：前面板 IP54，柜体内部 IP20
6. 尺寸：19 英寸机架，高度 4U 标准继电保护装置尺寸

五、生命周期状态（截至 2026 年 7 月）

1. 原厂状态：现役主力量产机型，未停产 GE UR 系列 G60 依旧是国内外火电厂、水电厂发电机保护主流采购型号，持续排产；
2. 供货渠道：
   • 全新原装进口整机（标准货期 4~8 周）
   • 国内现货库存备件（维保替换急用）
3. 版本兼容：仅后缀编码差异、硬件内核完全一致，同系列不同后缀可程序微调后互换使用

六、典型应用
火力发电厂汽轮发电机、水电站水轮发电机、燃气轮机发电机组、自备电厂备用机组整套继电保护与测控一体化装置。
