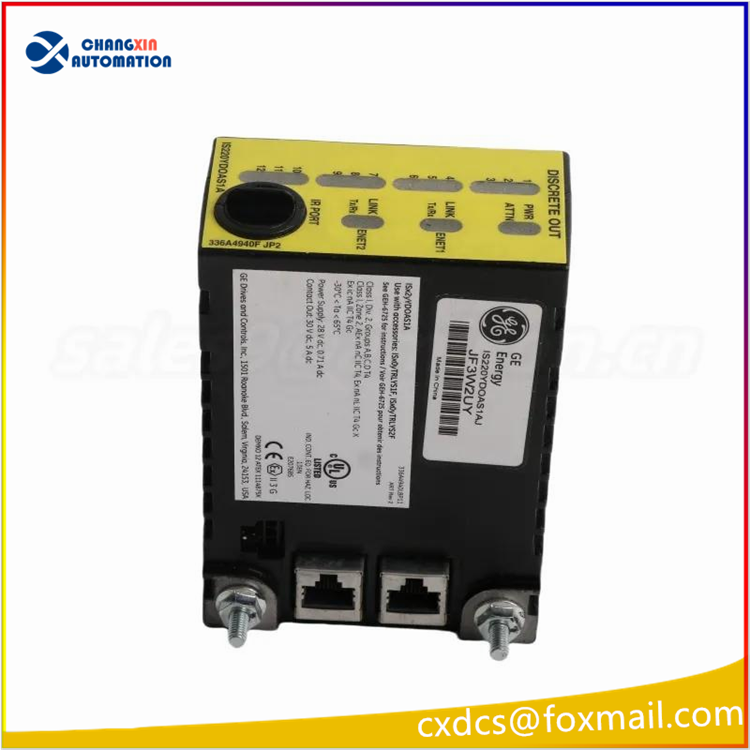

GE IS220YDOAS1AJ 安全型离散继电器输出模块

一、基础归属信息

• 品牌：GE General Electric（美国通用电气）
• 所属系统：Mark VIe / Mark VIeS Speedtronic 燃气 / 汽轮机专用控制系统
• 品类：安全型离散继电器输出模块（Discrete Output Pack）
• 全称：IS220YDOAS1AJ（后缀 AJ 为硬件修订版本，基础型号 IS220YDOAS1A）
• 定位：燃机主控系统安全开关量输出卡，负责跳闸、启停、报警、电磁阀 / 接触器驱动，满足机组安全联锁保护要求

二、核心硬件 & 电气参数

1. 输出通道配置
   • 通道数量：12 路独立继电器无源触点输出
   • 单通道触点容量：阻性负载 2A
   • 适配驱动电压：24VDC / 110VDC / 220VAC/DC 软件组态可选
   • 通道设计：每路电气隔离，防止单回路故障蔓延整机
2. 通讯架构（系统总线）
   • 双冗余百兆以太网（双 RJ45 网口：ENET1/ENET2），I/O 以太网冗余总线
   • 双重网络冗余传输，保障控制指令不中断，适配 TMR 三重冗余系统架构
3. 安全等级
   • 符合 IEC 61508 SIL3 工业安全标准
   • 支持 2oo3 三重冗余投票逻辑，杜绝误跳闸、拒动；自带触点回采诊断、保险丝监测、回路断线自检
4. 环境与物理规格
   • 工作温度：-30℃ ~ +65℃
   • 存储温度：-40℃ ~ +85℃
   • 湿度：5%~95% RH（无凝露）
   • 净重：约 0.4kg
   • 安装：机架式热插拔模块，机柜背板插接安装
   • 接口：后端 DC37 针接口，配套端子板接线
5. 状态指示 面板集成 LED 指示灯：电源、通讯链路、通道状态、模块故障、网络告警，现场可快速排查故障

三、配套端子板（必须搭配使用）

• IS200TRLYS1B
• IS200TRLYS1D
• IS200TRLYS1F 端子板承接模块触点，外接现场电磁阀、接触器、声光报警器、跳闸线圈等现场设备

四、主要功能用途

1. 燃气轮机 / 汽轮机 紧急停机 ETS 跳闸回路输出（核心安全功能）
2. 机组启停顺控：油泵、冷却风机、进气阀、放空阀开关驱动
3. 故障声光报警、工况状态无源信号上传至 DCS
4. 电厂、炼化、油气行业重型旋转设备安全联锁逻辑输出 适用场景：电站燃机、联合循环机组、工业驱动汽轮机控制系统改造与维保替换
