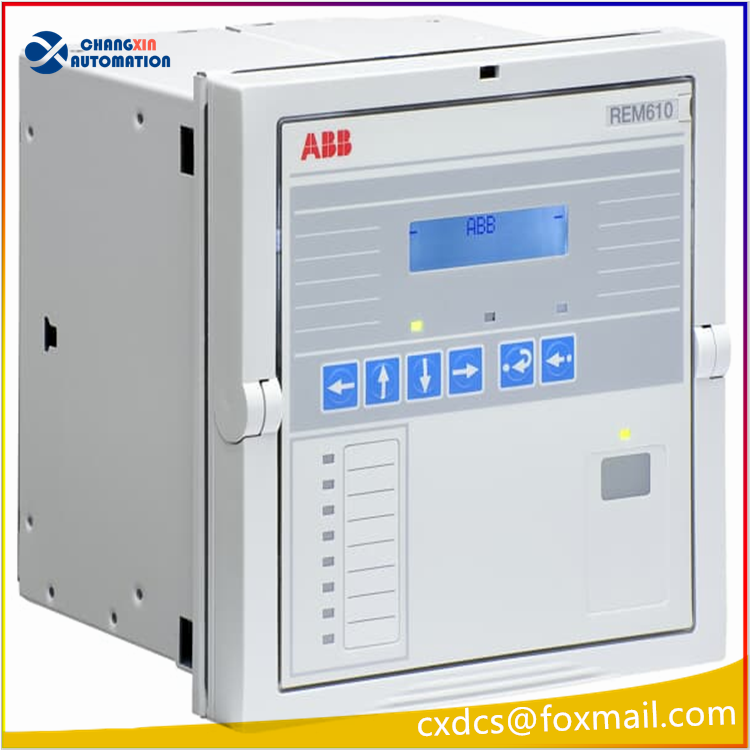

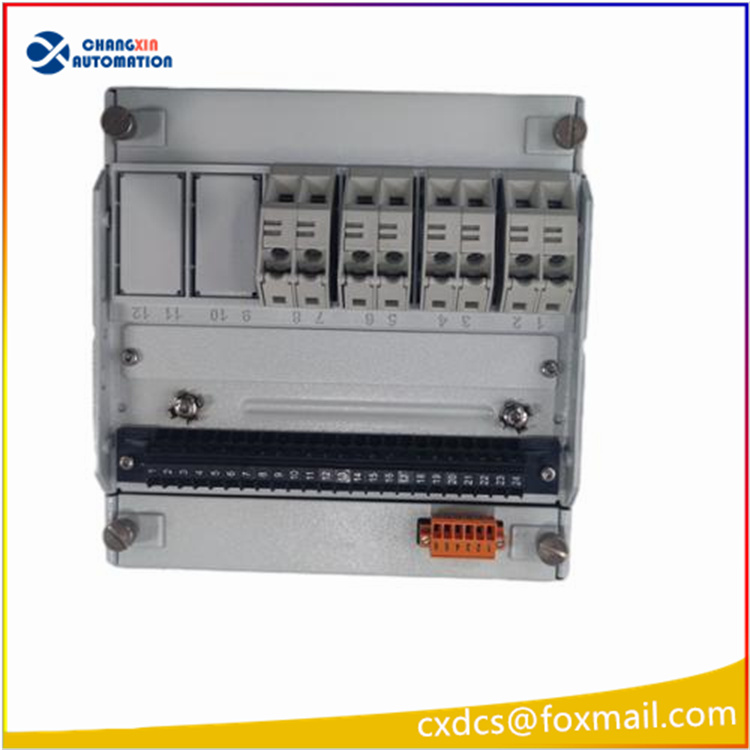

ABB REM610C55HCMN03 继电保护装置

一、基础信息

二、型号分段释义（REM610C55HCMN03）

1. REM610：基础机型，Relion 平台电机保护标准装置
2. C55：功能组态代码 → 标准电机保护全套逻辑配置
3. H：自带LCD 就地人机操作面板（HMI）
4. C：通讯硬件配置
5. M：辅助电源规格：110~240V AC/DC 通用供电
6. N：无 RTD 测温卡、无弧光保护扩展模块
7. N：开关量 IO 基础标准版
8. 03：硬件固件迭代版本（第三代硬件）

三、核心硬件电气参数

1. 电源与输入电流

• 辅助工作电源：110–240 V AC/DC 宽幅自适应
• 电流互感器额定输入：1A / 5A 软件可切换
• 适用频率：50Hz / 60Hz
• 整机功耗：待机＜9W，动作峰值＜13Weero

2. 接点输出容量（跳闸 / 信号继电器）

• 输出接点额定：250V AC/DC，持续 5A
• 短时接通能力：3s 可达 15A；0.5s 峰值 30A
• 跳闸动作时间：＜20ms，速断故障快速切除

3. 环境与结构

• 工作温度：-25℃ ~ +55℃
• 防护：面板 IP54，柜体内部 IP20
• 安装：96×96mm 标准盘面嵌入式安装
• 结构：可插拔主体模块，方便不停柜更换备件
• 尺寸：96×96×50mm，净重约 0.5kg

四、标配全套电机保护功能

1. 三相热积累过负荷保护（电机核心）
2. 电机启动超时监视、频繁启动闭锁
3. 堵转保护、转子锁定保护
4. 三相相间过流、瞬时短路速断
5. 负序电流保护（三相不平衡、断相）
6. 逆相序（反转）保护
7. 失载 / 低电流保护（皮带断裂、泵空转）
8. 无方向零序接地故障保护
9. 100 条带时标故障事件记录、故障录波
10. 自检回路（IRF 内部故障报警）

五、支持通讯协议

• Modbus RTU（RS485）
• IEC 60870-5-103
• Profibus DP
• SPA 总线（ABB 站内私有协议） 可接入 DCS、SCADA 上位监控系统ABB Group

六、生命周期（截至 2026 年 7 月）

1. 原厂状态：已停产（EOL） ABB 官方 2017 年正式停止量产 REM610 全系列，属于 ** legacy 老旧遗留备件 **，原厂不再排产新机ABB Group
2. 供货渠道：
   • 全新原装库存机（少量现货，价格偏高）
   • 拆机翻新检修件（市面主流替换货源）
3. 兼容替代新款：REM615（新一代升级机型，功能全覆盖，硬件尺寸一致可直接替换）

七、典型应用场景
电厂辅机、化工泵站、冶金风机、水泥厂输送设备、水厂水泵、矿山皮带驱动电机的柜内保护测控。
