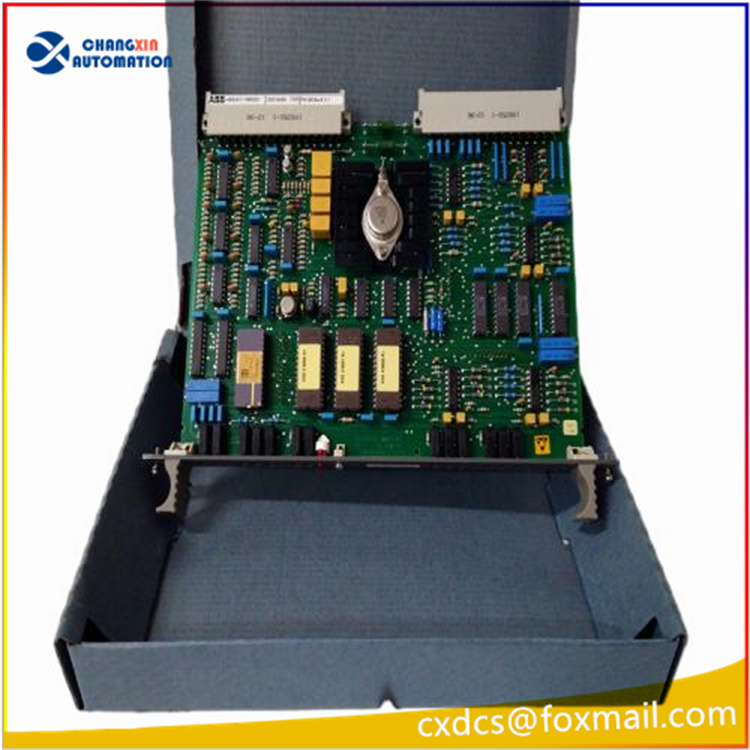

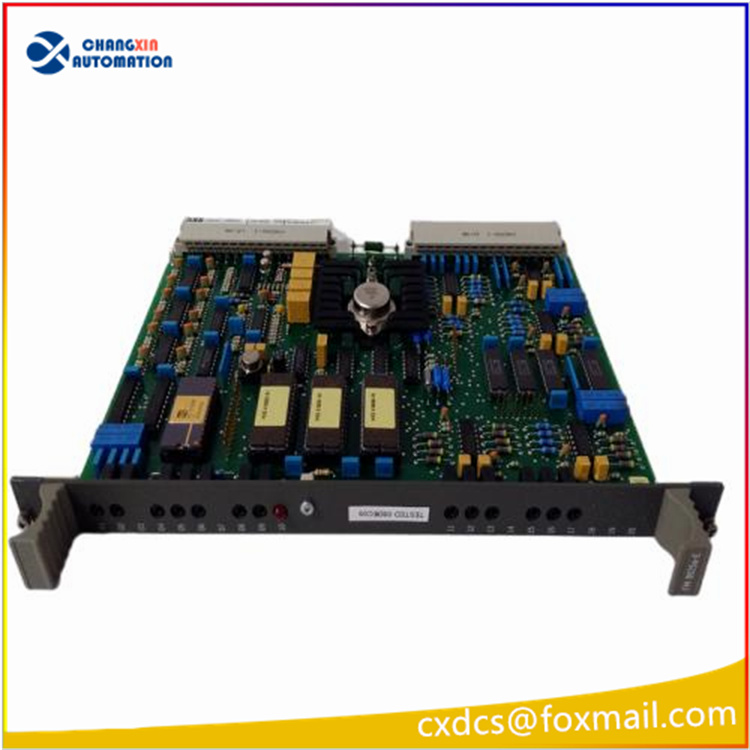

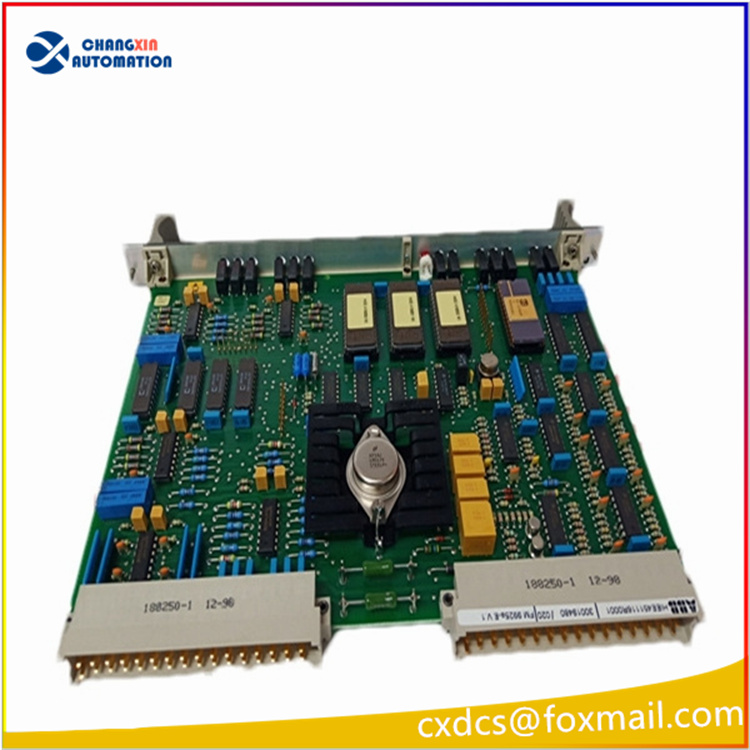

ABB FM9925A-E（HIEE451116R0001）混合信号 I/O 板卡

一、产品描述

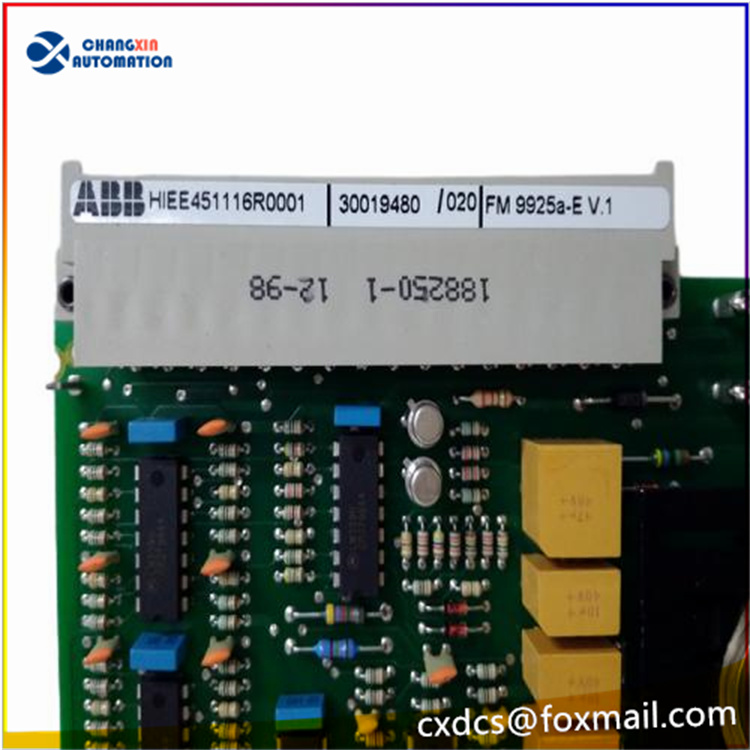

• 原厂物料号：HIEE451116R0001
• 硬件型号：FM9925A-E V.1
• 归属系统：ABB Procontrol P14 电站专用 DCS（火电 / 水电 / 变电站综合自动化）
• 品类：一体化混合模拟 + 数字信号处理板卡（现场信号采集输出母板）

二、信号通道配置（核心信号规格）

1. 模拟量输入 AI（8 路）
   • 标准：4–20mA 两线制变送器（压力、流量、液位）
   • 兼容：0–10V、±10V、Pt100 热电阻测温
   • 精度：12 位 ADC，单通道独立信号调理
   • 回路诊断：断线、短路检测上报 CPU
2. 数字量输入 DI（8 路 24VDC）
   • 采集断路器位置、阀门反馈、设备状态、SOE 事件点
   • 通道隔离，支持无源干接点 / 有源 24V 信号
3. 继电器数字输出 DO（4 路无源触点）
   • 触点容量：250VAC / 30VDC，用于驱动电磁阀、报警、分合闸回路
   • 单路常开 NO + 常闭 NC 双触点
4. 电气隔离 现场信号与背板总线 2.5kV AC 耐压隔离，抗电网浪涌、谐波干扰，适配电厂强电磁环境

三、硬件电气参数

• 供电：背板 24VDC 系统电源
• 功耗：约 5W
• 工作温度：-25℃ ~ +55℃（机柜内）；存储 - 40℃ ~ +85℃
• 防护：IP20，仅机柜内部使用
• 尺寸：260×160×30mm，欧式 VME 插卡式机架安装
• 重量：0.95kg
• 接口：前后双连接器（后端背板总线、前端现场端子排）
• 诊断：板卡故障总指示灯 + 通道状态自检

四、核心信号处理功能

1. 多路信号集中预处理 变送器、温度、开关量统一接入一块板卡，减少机柜插槽占用
2. 模数转换 + 信号滤波 板载 RC 滤波，抑制现场干扰，稳定模拟量采集数值
3. 背板高速总线通信 与 P14 系统 CPU、通信板实时交互测点数据与控制指令
4. 全通道故障诊断 AI 断线、DI 失电、DO 继电器故障自动上传系统报警
5. SIL2 安全回路适配 可用于机组联锁、跳闸、保护测控回路

五、应用场景

• 火力发电厂锅炉、汽机辅控系统
• 水电机组监控、闸门控制
• 变电站综合自动化、高压间隔测控
• 大型能源厂站 DCS 测点采集控制
