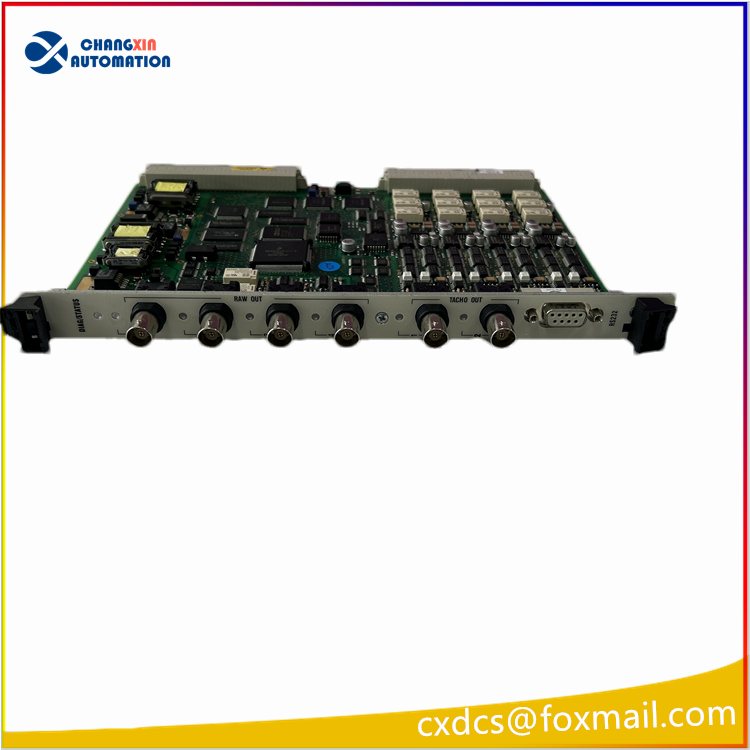

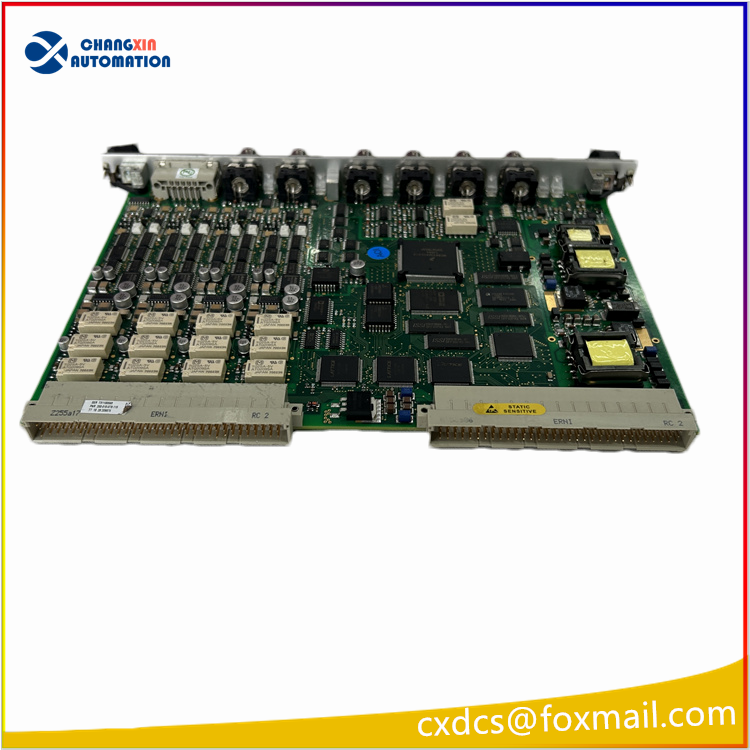

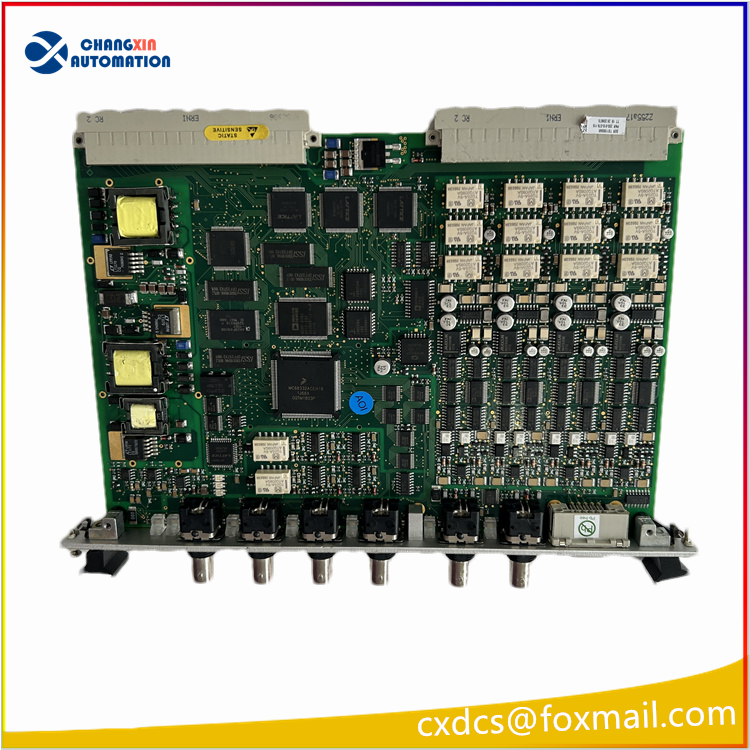

VIBRO-METER MPC4 200-510-078-115 机械保护系统

一、基础型号信息

1. 完整订货号：MPC4 / 200-510-078-115
2. 品牌：Vibro-Meter（原 Meggitt 美捷特，现归入 ABB 测量事业部，瑞士机组 TSI 品牌）
3. 所属系统：VM600 旋转机械保护系统（MPS）
4. 产品类型：4 通道多功能机械保护处理卡（Machinery Protection Card）
5. 定位：汽轮机组、燃气轮机、压缩机、发电机核心 TSI 监测卡，对标 Bently 3500/42M（135489/02）

二、订货号分段释义 200-510-078-115

• 200：VM600 MPC4 基础卡件系列编码
• 510：标准通用硬件版本
• 078：通道供电、传感器适配组态代码（兼容涡流 / IEPE / 速度传感器通用款）
• 115：输出、安全等级、固件版本（标准 SIL2 工业保护版本）

三、通道硬件配置

1. 4 路独立动态测量通道 每通道独立信号调理、DSP 运算，可软件自由配置测量类型：
   • 电涡流探头：轴径向振动、轴向推力位移、偏心、胀差
   • IEPE/ICP 加速度传感器：机壳振动加速度
   • 速度传感器：壳体振动速度
   • 4–20mA 工艺变送器（温度、油压等辅助参数）
2. 2 路转速 / 键相输入通道 适配磁阻探头、涡流测速、TTL 编码器，用于阶次跟踪、超速保护、相位分析

四、核心功能（机组保护核心）

1. 全参数实时监测

• 相对振动峰峰值、机壳振动 RMS、推力轴位移、间隙电压、偏心、胀差、超速
• 内置数字积分 / 微分、宽窄带滤波、阶次跟踪、峰值保持算法

2. 两级可编程保护逻辑

3. 传感器断线诊断 OK System

4. 信号输出

• 前面板 BNC 缓冲输出：原始波形，外接示波器频谱分析
• 背板 4–20mA 模拟量输出，上传 DCS（ABB Symphony Plus）
• 配合 IOC4T 继电器卡输出无源跳闸触点，驱动机组停机联锁honeywell-...

5. 热插拔与诊断

五、电气机械规格

六、配套系统硬件

1. 主机架：VM600 ABE056 1U/2U 标准机架
2. 继电器输出卡：IOC4T（扩展 8 路 C 型报警继电器）
3. 通讯卡：CPU600、COM600（Modbus TCP/RS485、以太网组态）
4. 传感器：Vibro-Meter 涡流探头、加速度计；兼容 Bently 3300XL 系列探头
5. 上位软件：VM600 Setup、VM Viewer 状态监测软件

七、同行业竞品对比（你查询过的 TSI 卡）

八、典型应用场景

火电 / 燃气轮机、大型空压机、炼化压缩机、水电发电机组、核电主泵等关键旋转设备 TSI 安全保护系统。
