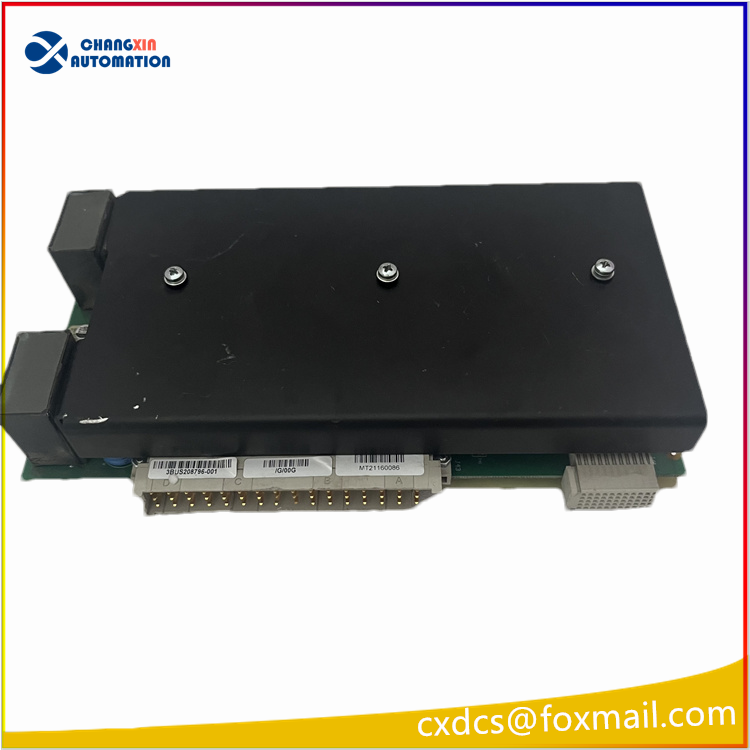

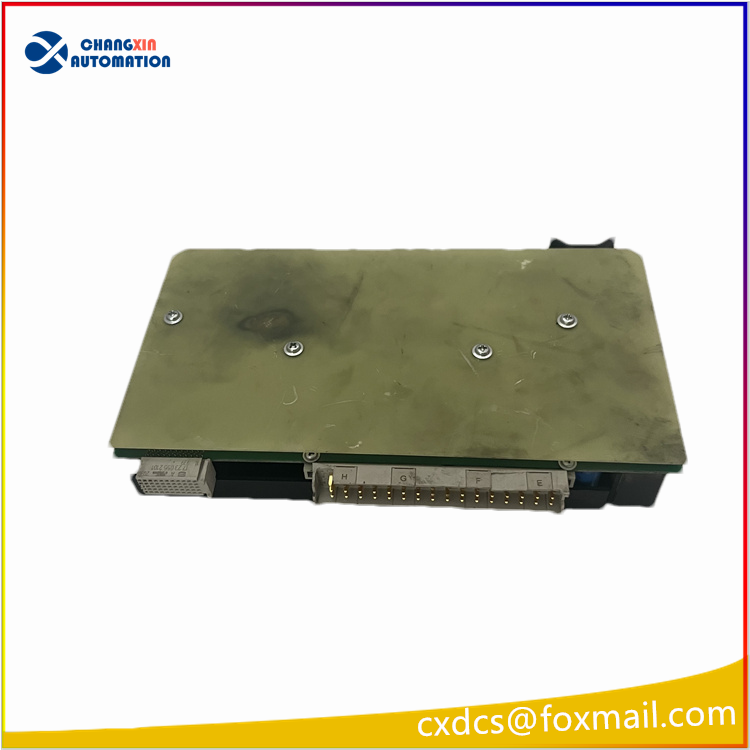

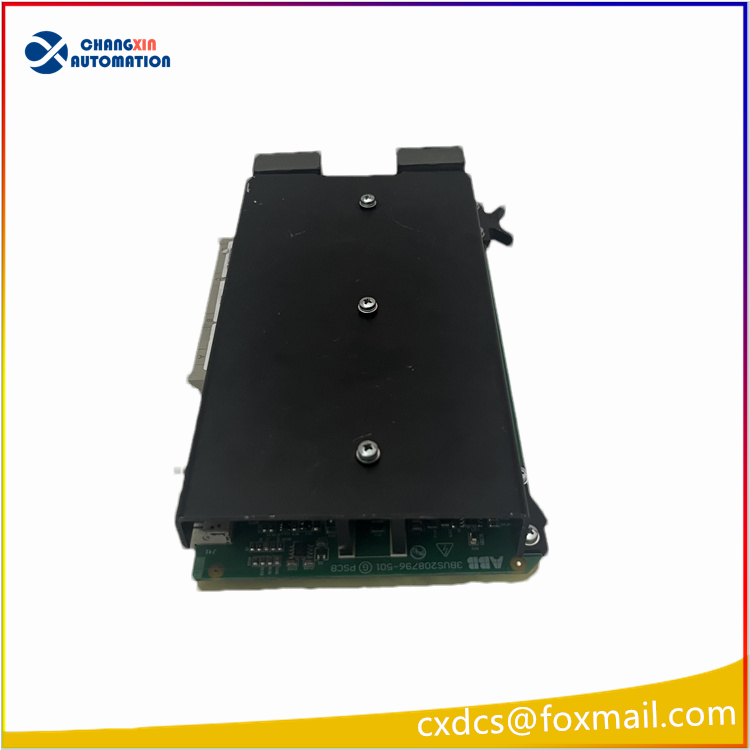

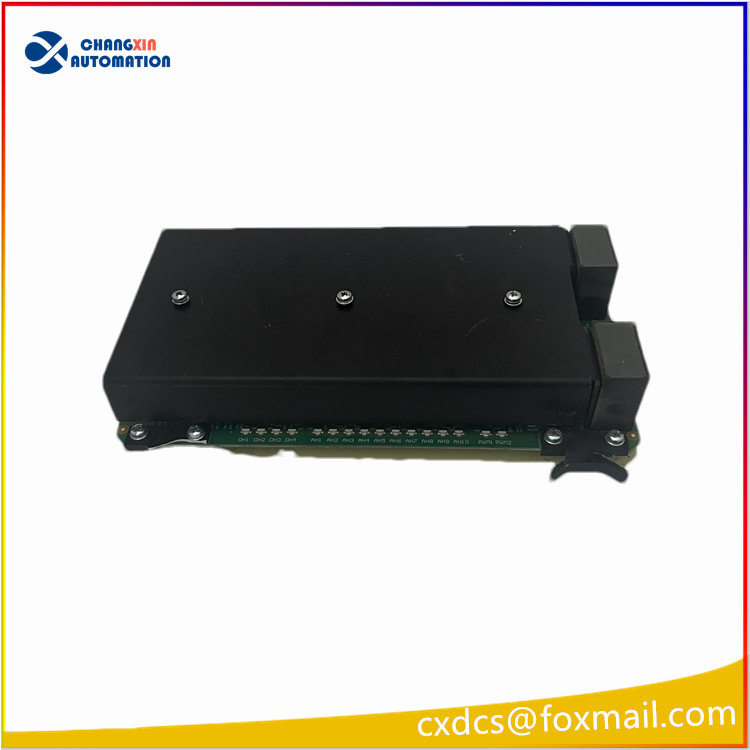

ABB 3BUS208796-501 DCS 通用现场总线通讯接口模块

一、基础型号信息

1. 完整料号：3BUS208796-501
2. 品牌：ABB
3. 归属系统：AC800M PLC / Symphony Plus DCS 通用现场总线通讯接口模块
4. 硬件系列：3BUS 总线接口板系列，机架式卡件，适配控制器背板插槽
5. 定位：多协议现场总线网关，实现控制器与第三方变频器、远程 IO、仪表、伺服设备通讯

二、型号编码释义

• 3BUS：ABB 背板总线接口卡件物料前缀
• 208796：硬件 PCB 版型编号
• 501：硬件版本 Rev.501，主流现货替换版本

三、支持工业通讯协议（核心能力）

1. PROFIBUS DP（主站） 速率12Mbps，单通道多挂载 126 个 DP 从站（伺服、远程 IO、电机保护器）
2. CANopen / DeviceNet（主站） CANopen  1Mbps，多 127 节点；DeviceNet  500kbps，多 64 节点
3. 兼容扩展：Modbus RTU、Interbus（根据固件选配）

物理接口

• PROFIBUS：DB9 母头 RS485
• CANopen/DeviceNet：M12 圆形航空插头
• 背板：ABB 标准 3BUS 金手指，直插控制器机架

四、电气硬件规格

五、核心功能

1. 多协议网关转换 控制器内部 3BUS 背板 ↔ 外部现场总线协议转换，无需额外第三方网关
2. 实时数据交互 毫秒级周期读写变频器频率、电流、伺服位置、远程 DI/DO、仪表参数
3. 完整总线诊断 面板多组 LED 指示灯：电源、总线运行、节点故障、通讯中断；控制器可读取总线故障代码、掉线节点号
4. 冗余兼容 支持双模块冗余部署，单卡故障自动切换，保障连续控制不中断
5. 热插拔 机架不停机更换模块，仅中断对应总线通道，不影响整机逻辑运行
