ABB CHBX01L 2VAA008574R1 左侧水平总线扩展器

一、基础型号信息

• 完整料号：CHBX01L / 2VAA008574R1
• 品牌：ABB
• 产品全称：左侧水平总线扩展器 Left Horizontal Bus Extender
• 所属系统：Symphony Plus（S+ SD HN800 I/O）DCS 系统，火电 / 化工 / 核电主流过程控制硬件
• 定位：HN800 本地 I/O 机架左侧背板总线扩展单元，用于延长机架水平高速总线、拓展 I/O 槽位

二、型号释义

• CHBX = Compact Horizontal Bus Extender 紧凑型水平总线扩展器
• 01 = 标准一代硬件版本
• L = Left 左侧安装（右侧对应型号 CHBX01R）
• 2VAA008574R1：ABB 原厂物料订货号

三、核心功能

1. HN800 高速背板总线左向扩展 标准 HN800 I/O 行右侧扩展槽不足时，加装 CHBX01L 向左延伸背板总线，多拓展 8 个 I/O 模块插槽（AI/AO/DI/DO 等标准 SD I/O 卡件）。
2. 总线 + 24VDC 电源同步分发 同时传递 1Gbps 高速 HN800 数据总线与 24VDC 模块供电，扩展侧 I/O 无需额外供电基座。
3. 冗余总线链路支持 兼容系统冗余架构，主 / 备总线自动切换，故障切换时间＜10ms，保障连续过程控制不中断。
4. 即插即用免组态 硬件直插背板即可识别，控制器自动扫描新增 I/O，无需拨码或单独下装扩展参数。
5. 整机状态诊断 面板 LED 指示灯：电源、总线运行、链路故障，故障信息上传 Symphony Plus 操作站报警。

四、关键电气与机械参数

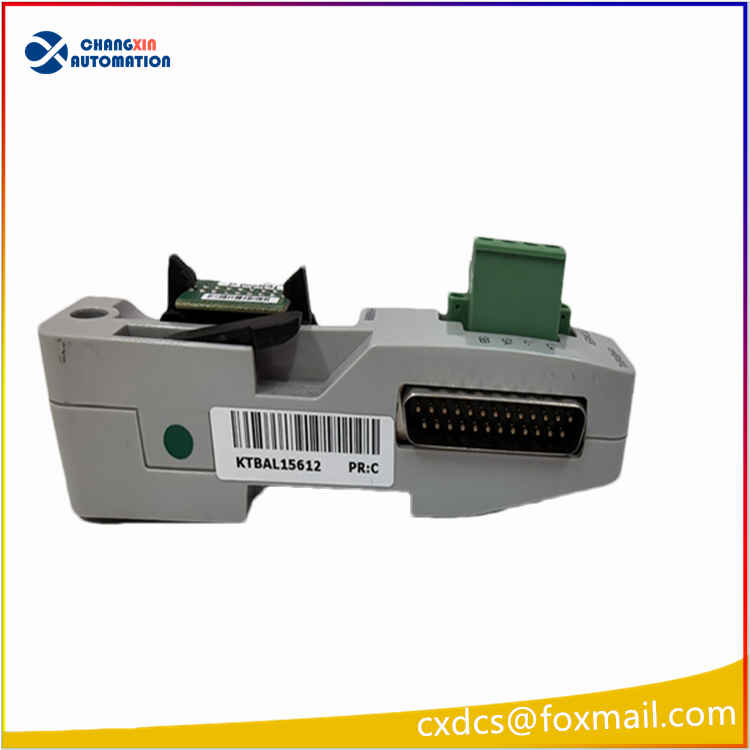

五、硬件接口说明

1. DB36 公头总线插座 对接 HN800 主机架背板，传输高速数据 + 24V 电源；
2. 绿色端子排 L+ / L- / SA / SB 外部冗余总线辅助接线、总线屏蔽接地端子；
3. 右侧扩展卡槽 用于串联下一组 HN800 I/O 模块排；
4. DIN 导轨卡扣：快速拆装，支持机柜横向排布。

六、同系列区分（CHBX01L / CHBX01R）

• CHBX01L 2VAA008574R1：左侧扩展，机架总线向左延伸
• CHBX01R 2VAA008575R1：右侧扩展，机架总线向右延伸 二者硬件功能一致，仅安装方向与接口布局相反，不可互换。

七、兼容配套硬件

1. 主机架：HN800 I/O 机架、RMU610 冗余基座
2. I/O 模块：AI830A、AO820、DI810、DO810、AI845 等 S+ SD 系列卡件
3. 控制器：Symphony Plus PCU 控制器、AC800M
4. 远程光纤扩展配套：CRBX01 光纤总线中继器

八、典型应用场景

• 火电厂锅炉 / 汽机 DCS 控制系统
• 炼化、化工连续流程装置监控
• 水电、核电过程控制机柜 I/O 扩容
• 大型水处理、造纸制浆 Symphony Plus 系统扩容

九、运维注意事项

1. 仅适配 Symphony Plus HN800 本地 I/O 背板，不能用于 AC500、AC800M 独立 PLC S500 I/O；
2. 支持热插拔，更换无需整机断电，但操作前建议暂停对应控制回路；
3. DB36 总线插头严禁暴力插拔，针脚弯折会造成总线断链、I/O 失联；
4. 总线屏蔽端子 SA/SB 必须单点接地，避免多点接地引入工频干扰；
5. 单条 HN800 总线串联 CHBX01L 扩展总模块数不可超过系统上限 64 点。
