YOKOGAWA YS1700-000A34

一、型号编码拆解

1. YS1700：横河 YS1000 系列高端可编程回路调节仪表
2. 000：基础标准版、无硬手动回路、标准电源规格
3. /A34 选配代码
   • A3：通用模拟输入（TC 热电偶 / RTD 热电阻 / 4–20mA/0–10V/mV）
   • 4：带 RJ45 以太网 Modbus TCP 通讯 + 2 路继电器触点输出（纠正此前信息：A34 标配以太网通讯，并非无通讯）

二、硬件外形与安装

• 标准 96×96mm（1/8DIN）盘装嵌入式，开孔 92×92mm，整机深度 250mm，净重 1.6kg

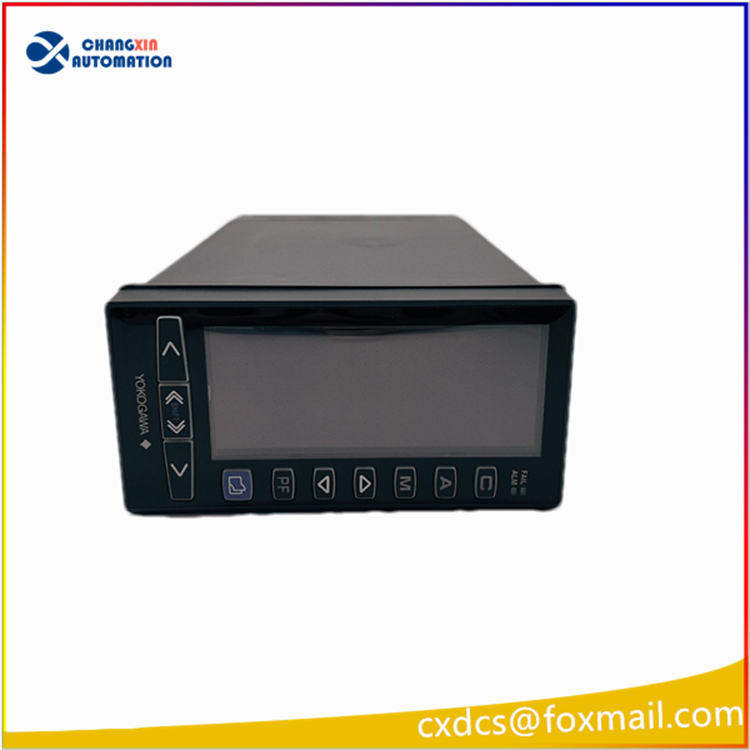

• 正面：3.5 寸 TFT 彩色液晶，实时棒图、趋势曲线、报警画面；A/M 自动手动切换、功能按键、ALM/FAIL 故障指示灯，前面板 IP54 防尘防水

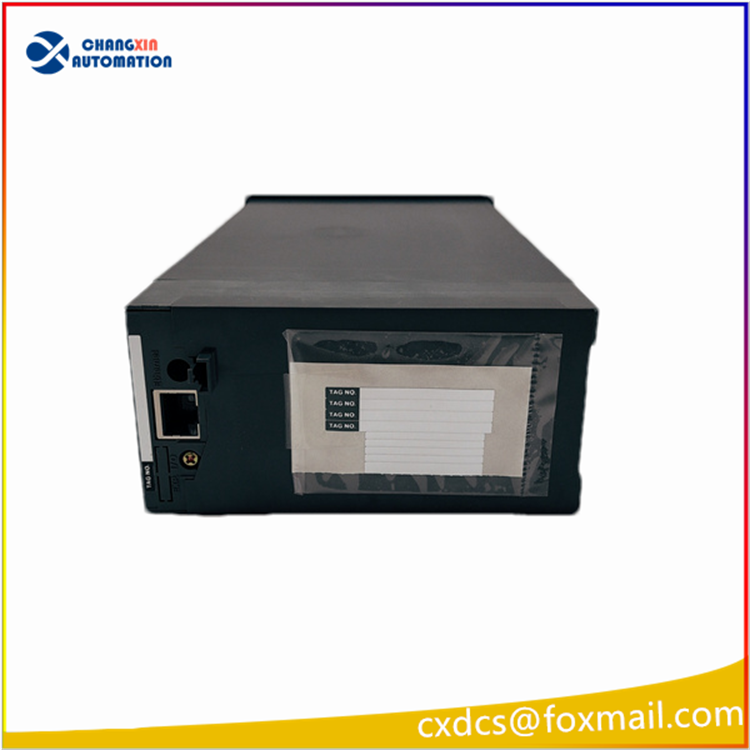

• 背部：螺丝端子排、RJ45 以太网通讯口、电源、测量输入、继电器输出端子

三、IO 硬件配置（A34 固定配置）

1. 模拟输入 PV

2. 控制输出

3. 数字 DI 开入

4. 通讯（A34 核心特征）

四、核心控制功能

1. 多模式 PID 算法 单回路 / 串级 / 选择控制、自整定 Auto-tuning、加热冷却双 PID、积分分离、抗积分饱和、前馈补偿，适配大滞后温度、压力工艺
2. 可编程功能块编程 400 + 运算逻辑块（温压补偿、高低选择、计时计数、联锁逻辑），支持文本编程，程序密码保护
3. 安全冗余设计 双 CPU 架构（独立控制 / 独立显示）；硬件独立硬手动回路，CPU 故障仍可本地手动调节输出；非易失闪存保存参数，无需后备电池
4. 事件与报警 高低限、偏差、变化率、传感器断线报警；存储历史故障事件，面板可本地查阅

五、电气与环境参数

• 供电：AC100~240V 宽幅交流，可选 DC24V 无极性直流供电，功耗 30VA
• 工作温度：-10℃ ~ +55℃；存储 - 40℃ ~ +85℃
• 合规：CE、FM Class I Div.2 防爆认证，满足化工、电厂强电磁 EMC 标准
• 防护：机身 IP20，前面板 IP54

六、同后缀版本替换对比

替换关键要点

1. 机身开孔尺寸全系 YS1700 通用，仅内部 IO、通讯硬件有差异；
2. A34 只有继电器开关输出，若现场需要 4–20mA 调节阀门，不可用此型号长期替换；
3. 自带以太网，可接入横河 Centum、ABB 800xA、罗克韦尔 PLC 等上位系统；
4. 更换仪表前用 YSS1000 软件导出 PID、联锁、报警参数，新机完整下装。

七、典型应用场景

1. 化工反应釜、热处理炉恒温闭环控制
2. 电厂辅汽、循环水压力 / 流量就地监控调节
3. 水泥、水处理、锂电池产线单回路工艺控制
4. 老旧盘装仪表改造备件（横河 YS1700 系列市面流通量大）
