GE MVI56-LTQ

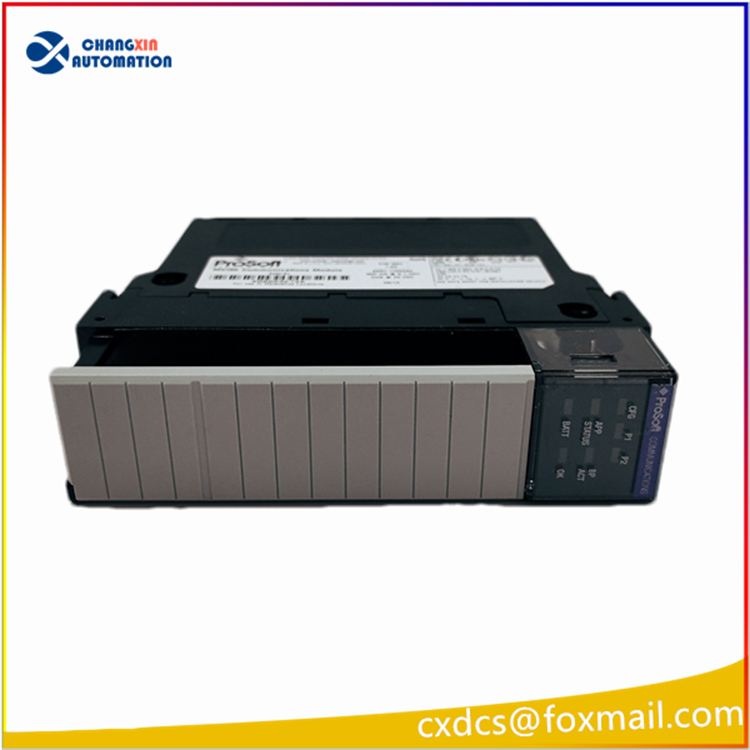

一、基础型号定位

1. 品牌：ProSoft Technology（罗克韦尔第三方通讯模块原厂）
2. 型号：MVI56-LTQ
3. 适配 PLC 平台：Allen‑Bradley ControlLogix 1756 系列机架（单槽位模块）
4. 核心用途：LTQ 协议主站，实现 ControlLogix PLC 与Limitorque 利米托克电动阀门执行器双向通讯，远程开关阀、采集阀位 / 故障 / 扭矩 / 限位状态，油气、电厂水处理专用阀控网关ProSoft Te...
5. 协议专属：仅支持 Limitorque 原厂 LTQ 阀控总线，不通用 Modbus/Profinet 等普通总线

二、硬件接口布局

1. 前面板 3 组通讯端口

1. CFG 调试口（RJ45 转 DB9 RS232） 电脑本地下载组态、诊断总线报文，配套专用调试线缆
2. PRT1 / PRT2 两路现场总线端口 硬件跳线可选 RS‑232 / RS‑485，支持 A/B 双总线冗余轮询，一拖多阀多节点总线组网ProSoft Te...
   • 波特率范围：1200 ~ 115200bps
   • 支持 RTS 收发延时、终端电阻软件配置

2. 状态 LED 指示灯

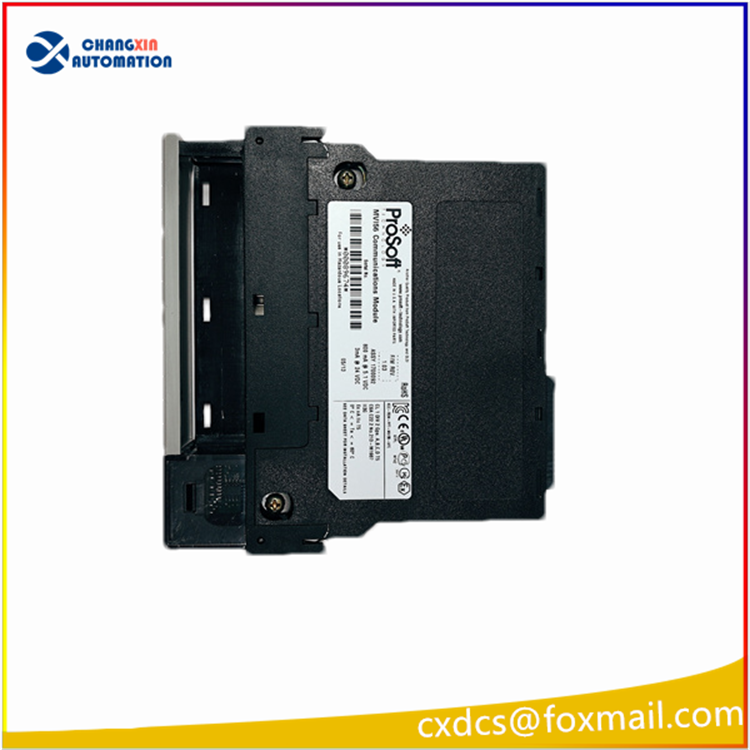

3. 后侧 ControlLogix 背板金手指

三、核心功能特性

1. LTQ 总线主站，多挂载 150 台 Limitorque 阀门 兼容全系 Limitorque 执行器：MX/DDC、UEC‑3、DDC‑100M、Valvcon IVO 系列电动阀ProSoft Te...
2. 双向数据交互
   • PLC 下发：开阀、关阀、停止、扭矩复位、本地远程切换指令
   • 上传 PLC：阀全开 / 全关 / 中间位置、过扭矩、电机过载、行程故障、就地操作、弹簧故障、总线通讯故障
3. 大容量寄存器缓存 模块内置 1500 字独立寄存器映射区，阀门数据异步上传 Logix 控制器标签，配套 STUDIO5000 梯形图读写控制ProSoft Te...
4. 断网保护策略 通讯中断可配置阀门保持当前位置 / 强制安全位，避免工艺失控
5. 双总线冗余轮询 PRT1、PRT2 两路独立总线分开带载，单路总线故障不影响另一路阀门运行

四、电气与环境规格

• 背板功耗：800mA @ 5VDC，3mA @ 24VDC
• 工作温度：0 ~ +60℃；存储 -40 ~ +85℃
• 振动耐受：5g（10–150Hz）；冲击 30g 工作 / 50g 储运
• 湿度：5%~95% 无凝露，IP20 柜内安装
• 安规：UL、CE 工业 EMC 认证，适配油气、电厂强干扰环境

五、软件组态配套

1. 编程软件：Rockwell Studio 5000
2. 配置方式：控制器标签 LTQCfg 填写总线参数、从站地址、轮询模式
3. 自带示例梯形图：阀控制指令、状态读取、故障报警逻辑，直接调用无需从零编写
4. 诊断工具：ProSoft 专用调试软件，抓取 LTQ 总线报文、统计通讯错误计数

六、典型应用场景

1. 石油炼化、长输管线 Limitorque 电动调节阀 / 切断阀集中控制
2. 火电厂、水电站循环水、除灰系统管网阀门远程监控
3. 市政大型污水处理厂、海水淡化多总线阀门集群
4. 化工、LNG 场站成套阀控系统老旧备件替换（原厂供货紧张，拆机件流通量大）
