GE IS420YAICS1B Mark VIeS 燃气轮机模块

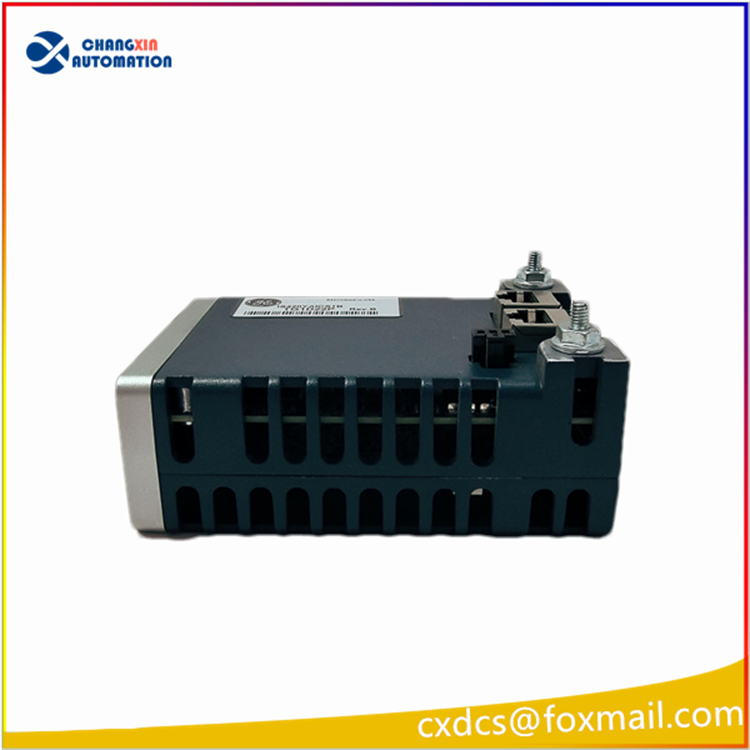

一、型号基础信息

1. 型号全称：IS420YAICS1B（YAIC 系列模拟采集 I/O Pack）
2. 所属系统：GE Speedtronic Mark VIe / Mark VIeS 燃气 / 蒸汽轮机控制系统
3. 定位：独立以太网型模拟信号采集卡，实现现场模拟端子板与控制器 BPPC 主板双向数据交互，用于机组压力、温度、振动、阀位等工艺模拟量高精度采集

型号编码说明

• IS420：Mark VIe 新一代 I/O Pack 模块系列
• YAIC：Analog Input Circuit 模拟量输入处理单元
• S：标准以太网通信版本
• 1B：第二代硬件定型版本（初代 IS420YAICS1A 不可与 1B 混用同端子底板）

二、硬件接口布局

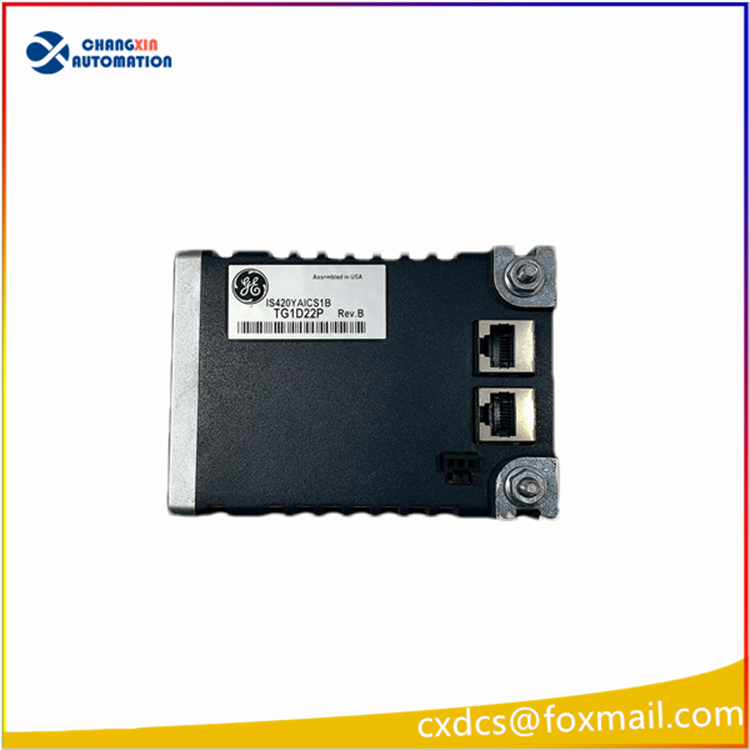

1. 双路 RJ45 以太网（LAN A / LAN B） 10/100M 工业以太网，双网冗余链路，与控制器 BPPC 板通讯；支持故障链路自动切换

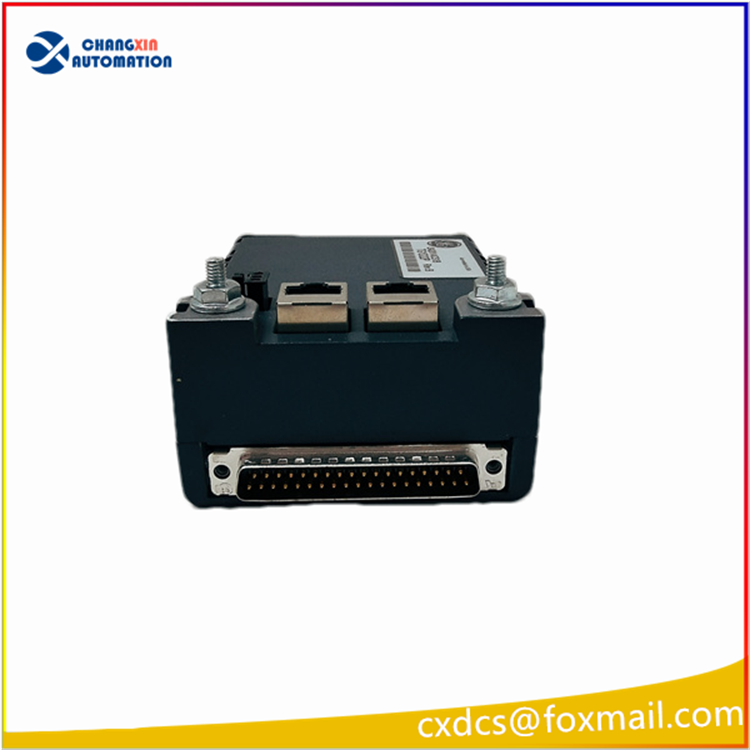

2. DB37 高密度后端端子接口 连接配套模拟端子底板（IS410STAISxx 系列），接入现场所有模拟传感器信号

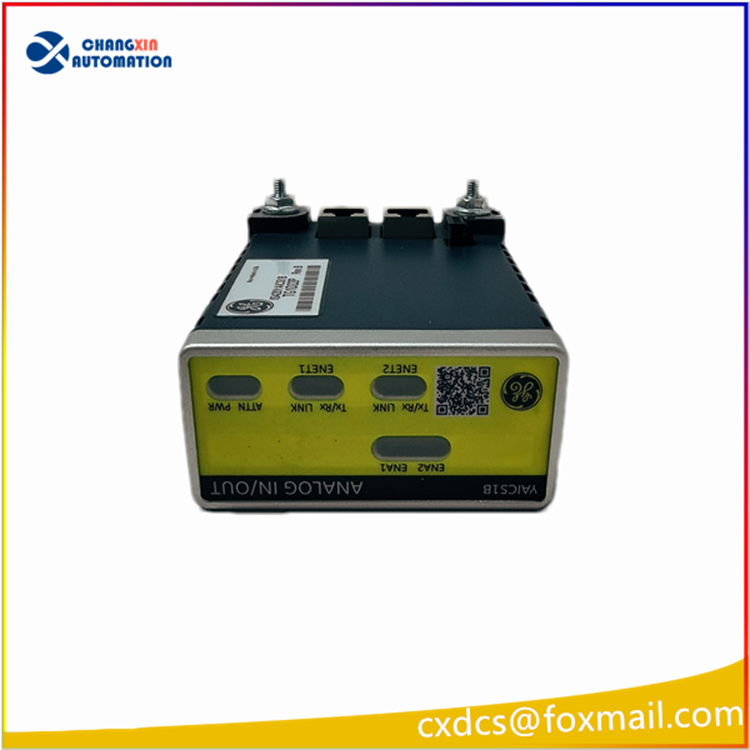

3. 面板状态 LED：链路通讯、模块运行、ADC 故障、通道异常告警指示灯

三、模拟通道核心规格

1. 总通道容量：10 路隔离模拟输入
   • 2 路通用电流通道：支持 ±1mA、4–20mA 变送器
   • 剩余 8 路通用电压 / 电流通道：±5V、±10V、4–20mA
2. 采集精度 内置 16 位高速 ADC 模数转换器，整机测量精度 ±0.1% FS，满足汽轮机高精度闭环控制要求
3. 电气隔离 通道对地 500VAC 隔离，抵御电厂变频器、励磁系统强电磁干扰
4. 内置硬件断线检测：任意变送器断线、短路实时上传系统报警

四、电气与环境参数

• 供电：由 Mark VIe 机架背板统一供电，典型功耗 5.3W
• 外形尺寸：高 82.6mm × 宽 41.9mm × 深 121.6mm
• 工作温度：-40℃ ~ +70℃（-40~158℉），宽温适应电厂控制柜高温环境
• 存储温度：-40℃ ~ +85℃
• 防护等级：IP20（仅柜内安装）
• 合规标准：GEH-6855 燃机控制规范、全套 IEC61000 工业 EMC
