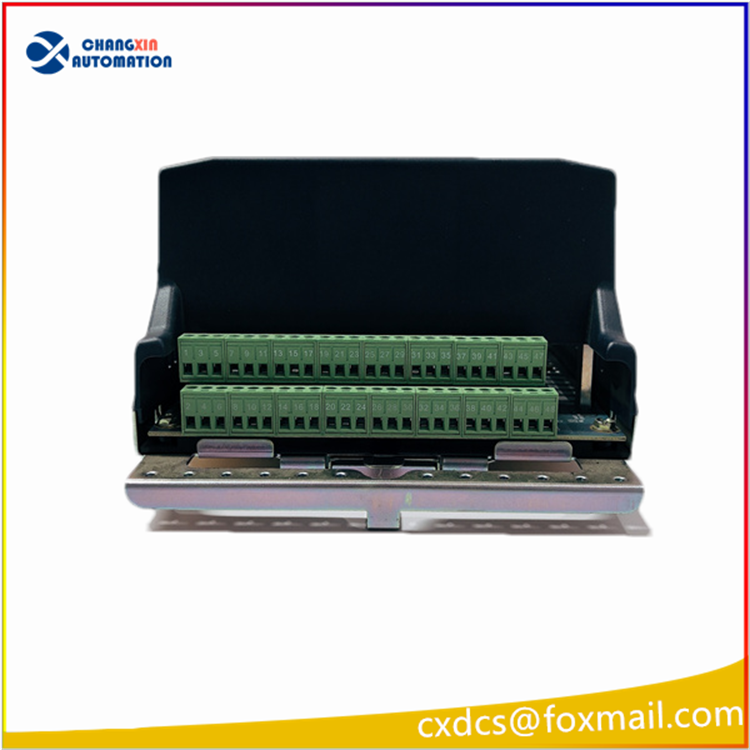

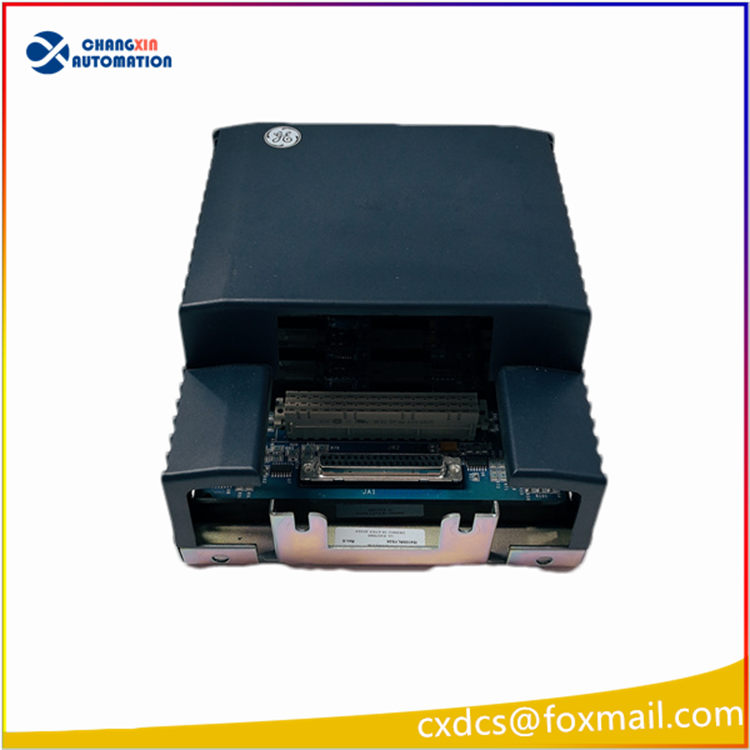

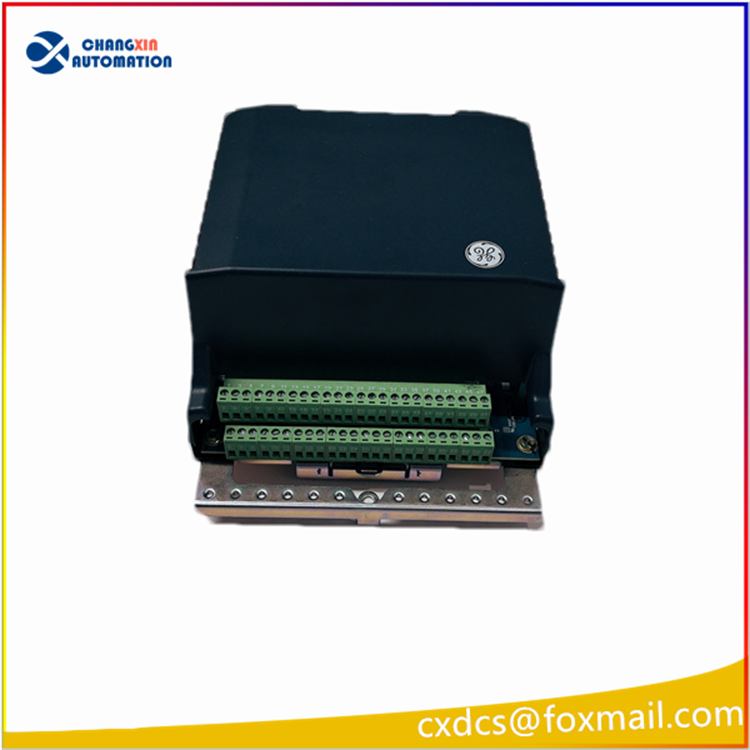

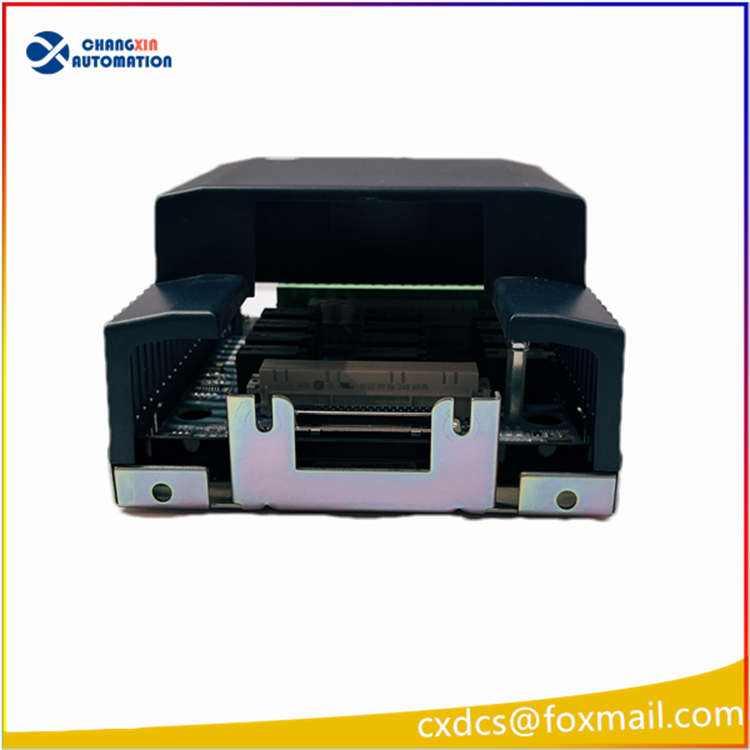

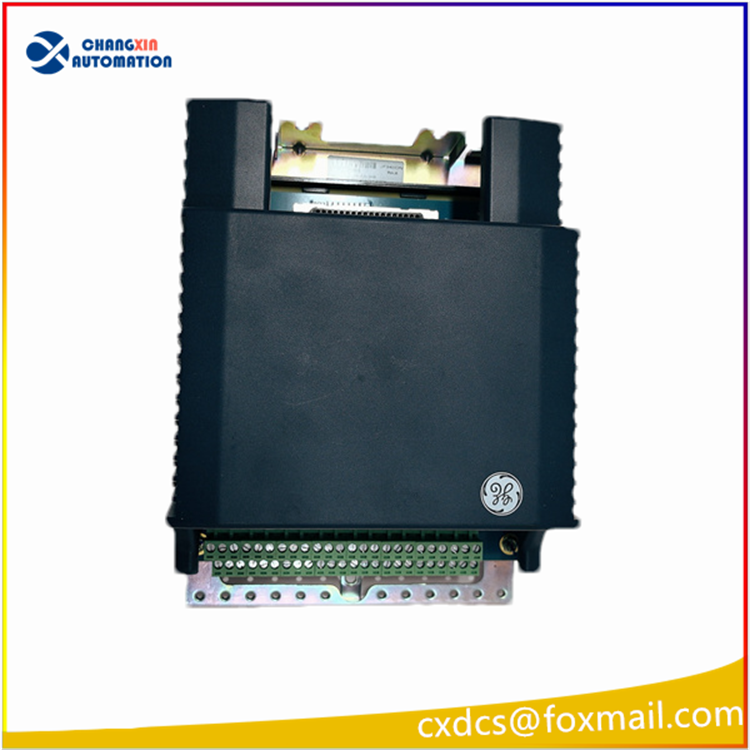

GE IS410STAIS2A Mark VIeS 燃气轮机模块

一、型号基础信息

1. 品牌：GE General Electric（通用电气）
2. 完整型号：IS410STAIS2A
3. 配套底板 / 配对模块：配套核心 IO 板 IS410STAIS2A（二者成套使用，缺一不可）
4. 所属系统：GE Mark VIe / Mark VIeS 燃气轮机、汽轮发电机全厂控制 TCS 系统
5. 产品定位：Simplex 单工继电器隔离端子转接板，属于现场侧接线底板，承接控制柜内部 IO 板与外部现场电磁阀、阀门、限位、报警继电器接点，实现强弱电隔离、分线端子引出

型号编码释义

• IS410：端子底板系列（现场接线层）
• SRLY：Signal Relay 继电器信号回路专用
• S2：第二代硬件版型
• A：标准单工版本（区别双工冗余型号）

二、核心硬件功能

1. 继电器信号分线转接 内部集成小型隔离继电器，将主控板弱电控制信号隔离放大，驱动现场 24VDC 电磁阀、跳闸线圈、声光报警、油泵电机接触器
2. 通道电气隔离 控制侧与现场侧 500VAC 绝缘隔离，防止现场短路、高压窜入损坏 Mark VIe 核心 CPU 板
3. 多路螺钉端子引出 双排欧式弹簧螺丝端子，直接接入现场电缆，标识清晰，方便柜内布线与检修
4. 故障回路状态回传 现场负载断线、短路信号通过隔离回路反馈至主控，系统上报报警代码
5. 标准 VME/Mark VIe 背板对接 后端金手指直插机架，与 IS400SRLYS2ABB IO 主卡高速信号交互

三、电气规格参数

• 回路额定电压：DC28V（机组标准 24V 控制电源）
• 单路继电器触点容量： 3A@28VDC
• 隔离耐压：通道对地 500V AC
• 供电：机架背板统一取电，无需单独外接电源
• 适配线缆：0.5~2.5mm² 屏蔽控制线

四、物理与环境参数

• 外形尺寸：149.2 × 44.45 × 115.6 mm
• 净重：0.45kg
• 安装：标准 Mark VIe 机架插拔式卡件，带金属助拔器
• 工作温度：-20℃ ~ +60℃；存储 - 40~+85℃
• 防护：IP20 控制柜内安装，满足电厂强电磁 EMC 标准
• 湿度：5%~95% 无冷凝

五、成套配对逻辑（关键）

• IS400SRLYS2ABB：主控 IO 处理板（插在机架上层）
• IS410SRLYS2A：下层接线端子底板（现场电缆接入层） 二者线束一一对应，不可混用其他型号端子板（如 IS410STAIS2A 模拟端子板）。

六、典型应用场景

1. 火电 / 燃气轮机、联合循环机组 Mark VIe 调速、保护、辅机控制
2. 发电机励磁、润滑油系统、EH 油伺服阀控制回路分线
3. 锅炉 BOP 辅控、风机水泵、阀门联锁开关量隔离驱动
4. 海外电厂、化工自备电站 GE 燃机控制系统备件（原厂停产，拆机件流通）
