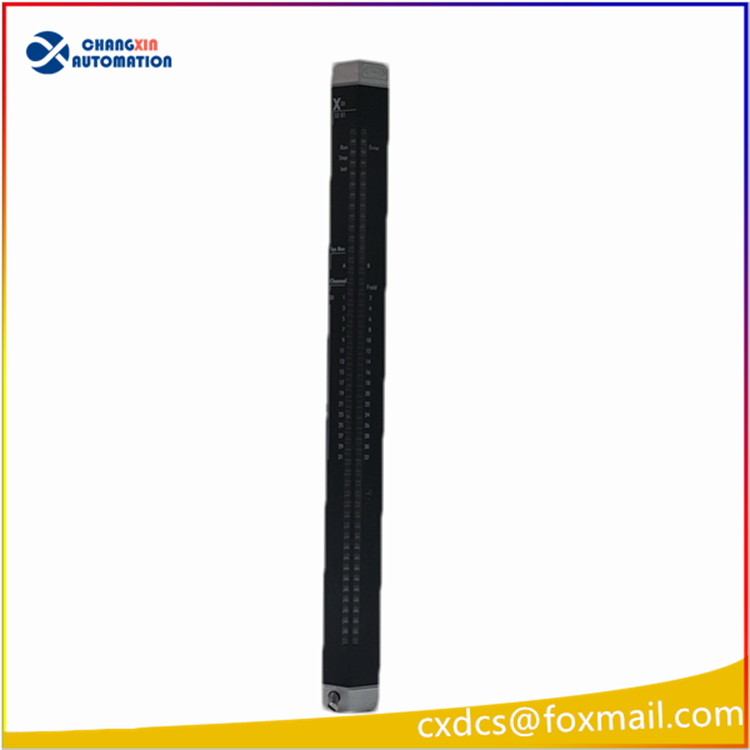

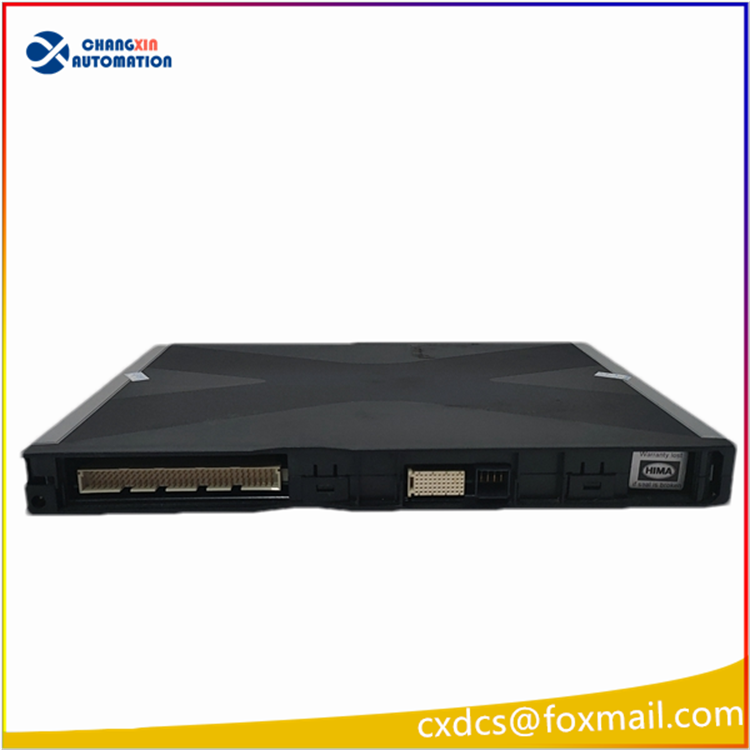

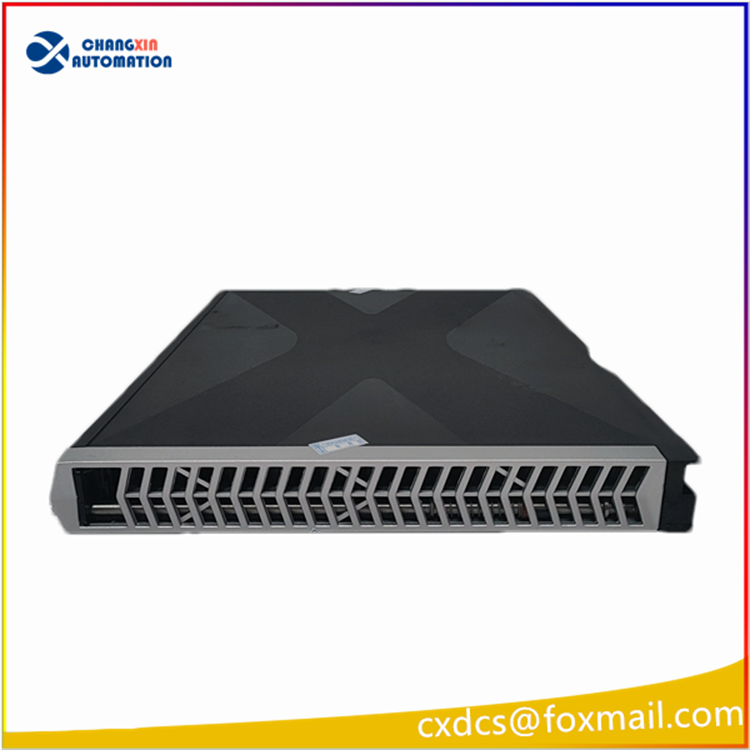

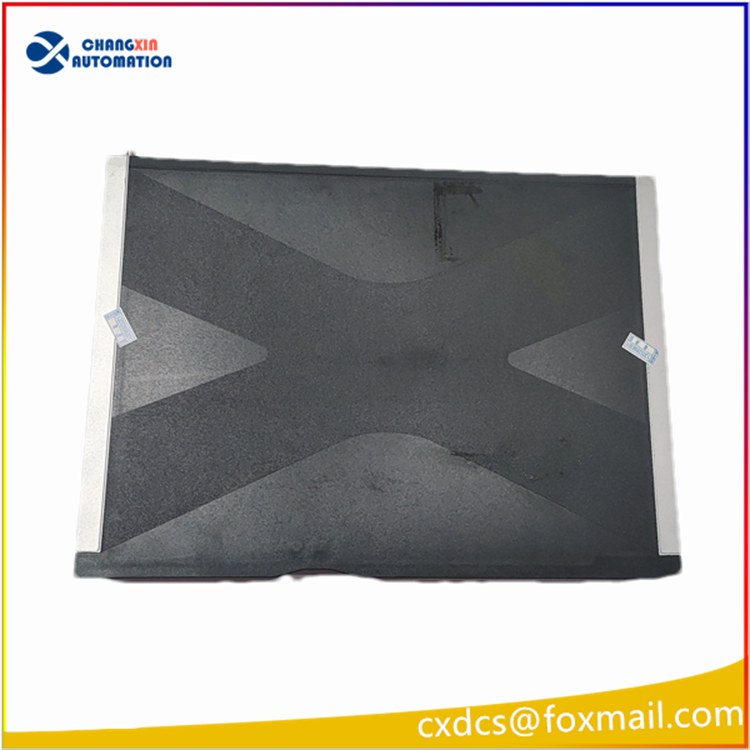

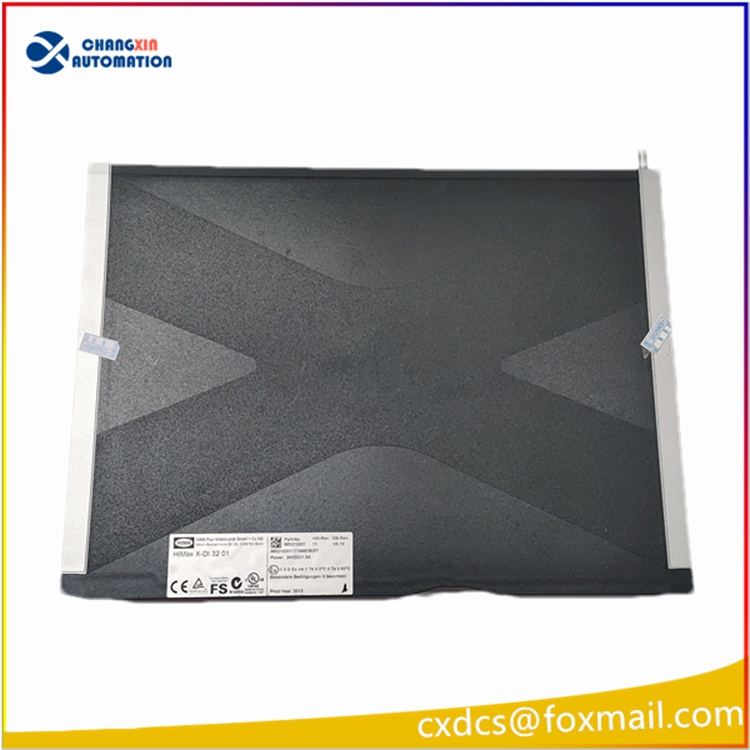

X-DI3201 985210201 模块技术档案

一、型号基础信息

1. 型号：X-DI3201
2. 物料编号：985210201
3. 产品分类：分布式 IO 32 通道数字量输入模块
4. 系列归属：X 系列远程 IO 系统（工业自动化 / 楼宇 / 水处理 / 电厂辅控通用 IO 平台）

型号拆解

• X：X 系列 IO 系统平台前缀
• DI：Digital Input 数字量输入卡
• 32：32 路开关量采集通道
• 01：硬件版本 1 代
• 985210201：厂家原厂订货物料编码

二、核心功能

1. 32 路隔离型开关量采集，采集无源接点、24VDC 有源反馈信号
2. 通道分组电气隔离，防止外部短路、高压窜入损坏背板总线
3. 通道断线 / 短路自检，故障点位上传控制器
4. 背板高速总线与主站通信，支持热插拔更换
5. 支持 NPN/PNP 型接近开关、阀门限位、泵运行反馈、报警接点采集

三、通道电气参数

• 通道总数：32 点 DI
• 额定输入电压：DC24V
• 输入导通阈值：≥12VDC，断开阈值≤5VDC
• 分组隔离：每 8 通道一组隔离，隔离耐压 500V AC
• 输入滤波：硬件防抖滤波（0.5~20ms 软件可调）
• 单通道输入电流典型 3mA

四、硬件与供电

1. 供电：机架背板 DC24V 供电，模块功耗≤4W
2. 安装：标准 DIN 导轨机架插拔式模块
3. 接口：前端欧式弹簧端子，适配 0.5–2.5mm² 线缆；后侧系统总线金手指
4. 状态指示：每通道独立 LED 指示灯 + 模块运行 / 故障总指示灯

五、环境规格

• 工作温度：-20℃ ~ +60℃
• 存储温度：-40℃ ~ +85℃
• 湿度 5%–95% 无凝露，IP20 柜内防护
• 符合 IEC61000 工业电磁兼容标准，适配电厂、化工、水处理控制柜

六、同系列配套模块对照

七、应用场景

1. 电厂辅控、污水处理、化工成套设备远程信号采集
2. 风机、水泵、阀门开关状态、故障报警点位集中采集
3. 流水线、冶金成套设备分布式 IO 扩容替换备件
